13.8V
DC-IN
CARD(SD/MMC)
POWER
OFF
ON

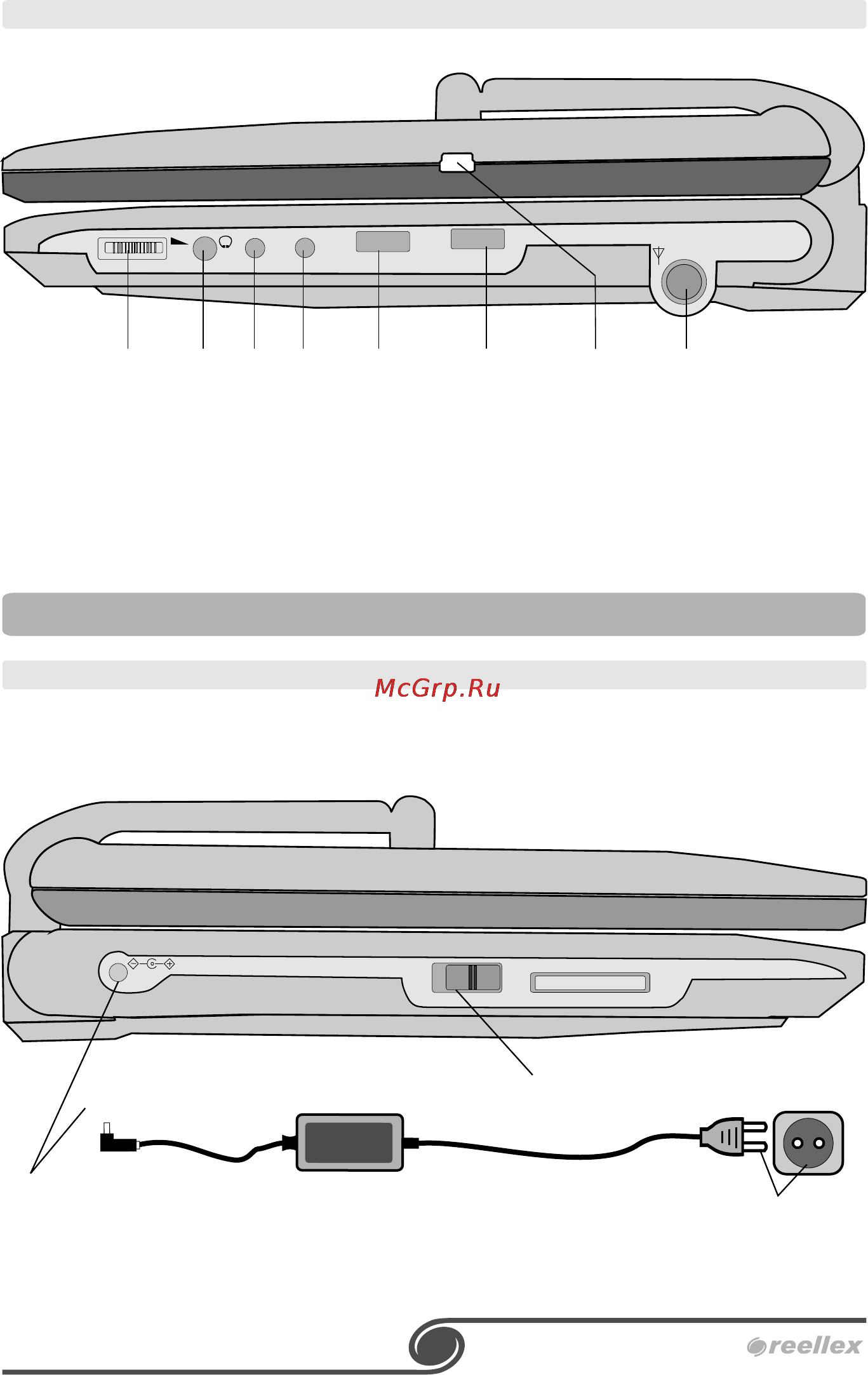

Вид справа
ПОДКЛЮЧЕНИЕ УСТРОЙСТВА
7
Мультимедиа комбайн DP-9311TVG
Чтобы подключить плеер к электросети: подключите низковольтный разъем адаптера к
плееру (1), а затем включите адаптер в розетку (2) и включите переключатель питания в
положение ON(3).
Подключение сетевого питания
1
3
2
1. Регулятор громкости
2. Разъем для наушников
3. Вход AV-сигнала
4. Выход AV-сигнала
5. Разъем для джойстика
6. USB разъем
7. Вход VGA-сигнала
8. Разъем подключения TV-антенны
USB
AV OUT
AV IN
GAME
ANTENNA
VGA IN
6
7
8
5
431 2
