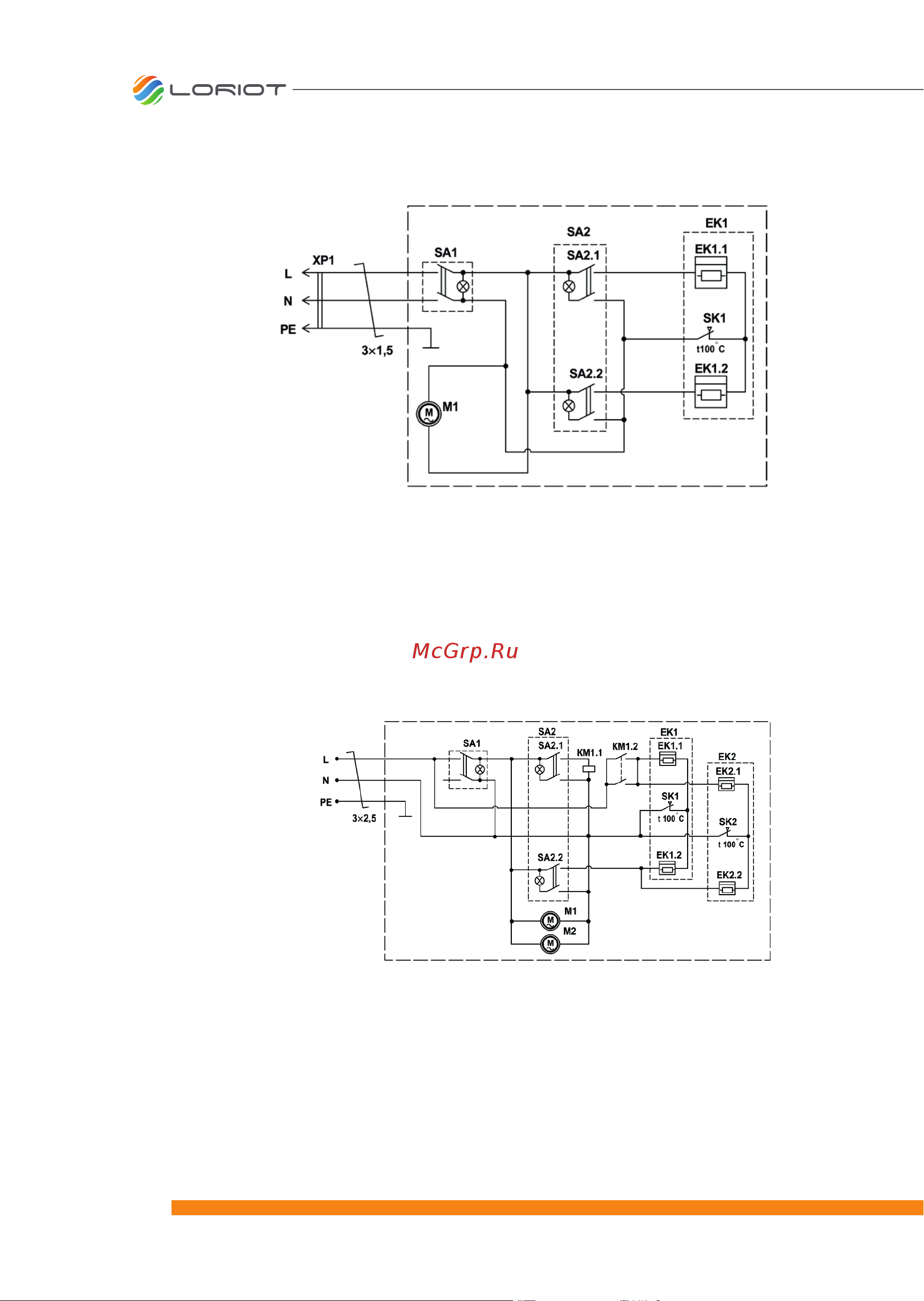

Рис. 5 Схема электрическая завесы LTZR-3.0 S
Рис. 6 Схема электрическая завесы LTZR-5.0 S
EK - электронагреватель;
M1 - электродвигатель;
SA1 - сетевой переключатель;
SA2 - переключатель режимов нагрева;
SK1 - термопредохранитель;
XP1 - вилка сетевая
EK1, EK2 - электронагреватели;
KM1 - магнитный пускатель;
M1, M2 - электродвигатели
вентилятора;
SA1 - сетевой переключатель;
SA2 - переключатель режимов
нагрева;
SK1, SK2 - термопредохранители
