Loriot LIN-1.5 [5/28] Инфракрасный обогреватель

Содержание

• Loriot 1
• Гарантийный талон 1
• Инфракрасный обогреватель 1
• Руководство по эксплуатации 1
• Свидетельство о приемке 2
• Уважаемый покупатель 2
• Содержание 3
• Правила безопасности 4
• Инфракрасный обогреватель 5
• Корпус 2 излучающая панель 3 электронагреватель трубчатый 4 крышка 6
• Несущая конструкция состоит из корпуса оцинкованной и нержавеющей стали а также из крышек оцинкованной или нержавеющей стали и алюминиевых излучающих панелей 6
• Провод для подключения прибора 6
• С обратной стороны излучающих панелей в профильном пазу установлены трубчатые электронагреватели далее тэн в верхней части корпуса выведены провода для подклю чения прибора к сети питания принцип действия обогревателя состоит в следующем при замыкании контактов вы ключателя ток нагревает тэн отчего нагреваются излучающие панели и испускают направленное инфракрасное излучение нагревающее поверхности предметов при этом температура на поверхности предметов будет различной в зависимости от цвета материа ла формы и площади поверхности угла падения инфракрасных лучей 6
• Технические данные 6
• Технические характеристики 6
• Устройство инфракрасного обогревателя 6
• Loriot 7
• Комплектность 7
• Комплектность обогревателей должна соответствовать таблице приведенной ниже 7
• Ориентировочные размеры зоны обогрева можно определить исходя из угла инфракрас ного излучения в 120 7
• Перед подключением обогревателя необходимо снять крышку с логотипом и вынуть ком плект кронштейнов саморезы и соединительные клеммы установить крышку обратно на обогреватель и закрепить саморезами 7
• Площадь обогрева инфракрасных обогревателей 7
• Подготовка к работе 7
• Примечание площадь обогрева зависит не только от мощности обогревателя но и от типа помещения высоты потолка материала стен потолков количества и площади остекления наличия дверей и др 7
• Для е при длительном нахождении в зоне обогрева 8
• Для комфортного пребывания людей в жилых офисных и рабочих помещениях мощность инфракрасного обогревателя необходимо подобрать таким образом чтобы температура пола составляла 20 с в этом случае температура воздуха на уровне головы человека будет 18 19 с см рисунок ниже 8
• Интенсивность теплового излучения 8
• Интенсивность теплового облучения человека не должна превышать норм указанных в таблице 8
• Минимальное расстояние от прибора до других поверхностей 8
• Правила установки обогревателя 8
• При длительном нахождении в зоне обогрева 8
• Рис 2 8
• Монтаж обогревателей 9
• Подключение обогревателей 10
• Подключение обогревателей к электрической сети 10
• Установка терморегулятора 10
• Выбор места подключения 11
• Монтаж терморегулятора 11
• Назначение 11
• Подбор терморегулятора 11
• Уход и обслуживание 12
• Эксплуатация прибора 12
• I_ cd ri o t 13
• Внимание ремонт и подключение прибора должен производить квалифицированный специалист если подключение будет выполнено неквалифицированным специалистом то это может стать причиной поломки прибора а также поражения электрическим током или возникно вения пожара для устранения неисправностей связанных с заменой деталей и обрывом цепи обращайтесь в специализированные ремонтные мастерские 13
• Обогреватель в упаковке изготовителя может транспортироваться всеми видами крытого транспорта с исключением возможных ударов и перемещений внутри транспортного средства обогреватель должен храниться в упаковке изготовителя в закрытом помещении при температуре от 5 до 40 с и относительной влажности до 65 при температуре 25 с транспортирование и хранение обогревателей должно соответствовать указаниям манипу ляционных знаков на упаковке 13
• Поиск и устранение неисправностей 13
• При устранении неисправностей соблюдайте меры безопасности изложенные в настоя щем руководстве 13
• Примечание не считать дефектом изменение цвета краски в процессе эксплуатации на стенке корпуса обогревателя обращенной к потолку 13
• Срок эксплуатации 13
• Срок эксплуатации прибора составляет 8 лет при условии соблюдения соответствующих правил по установке и эксплуатации 13
• Транспортировка и хранение 13
• Гпг 14
• Правила утилизации 14
• L_oriot 15
• Примечание выключатель терморегулятор и магнитный пускатель в комплект поставки не входят 15
• Loriot 16
• Гарантийный талон 16
• Гарантия действительна на территории российской федерации при соблюдении следую щих условий 1 16
• Поздравляем вас с приобретениям техники loriot 16
• Условия гарантийных обязательств на технику loriot уважаемый покупатель 16
• Loriot 17
• Гарантийный талон 17
• График выполнения технического обслуживания 17
• Уважаемый покупатель 17

Похожие устройства

• Loriot LIN-2.0 Инструкция по эксплуатации
• Loriot LAC-14AIM-OUT Инструкция по эксплуатации
• Loriot LAC-18AIM-OUT Инструкция по эксплуатации
• Loriot LAC-21AIM-OUT Инструкция по эксплуатации
• Loriot LAC-27AIM-OUT Инструкция по эксплуатации
• Loriot LAC-36AIM-OUT Инструкция по эксплуатации
• Loriot LAC-42AIM-OUT Инструкция по эксплуатации
• Loriot LAC-07AIM-IN Инструкция по эксплуатации
• Loriot LAC-09AIM-IN Инструкция по эксплуатации
• Loriot LAC-12AIM-IN Инструкция по эксплуатации
• Loriot LAC-18AIM-IN Инструкция по эксплуатации
• Loriot LAC-09AСIM-IN Инструкция по эксплуатации
• Loriot LAC-12AСIM-IN Инструкция по эксплуатации
• Loriot LAC-18AСIM-IN Инструкция по эксплуатации
• Loriot LAC-07ADIM-IN Инструкция по эксплуатации
• Loriot LAC-09ADIM-IN Инструкция по эксплуатации
• Loriot LAC-12ADIM-IN Инструкция по эксплуатации
• Loriot LAC-18ADIM-IN Инструкция по эксплуатации
• Loriot LAC-09AСFIM-IN Инструкция по эксплуатации
• Loriot LAC-12AСFIM-IN Инструкция по эксплуатации

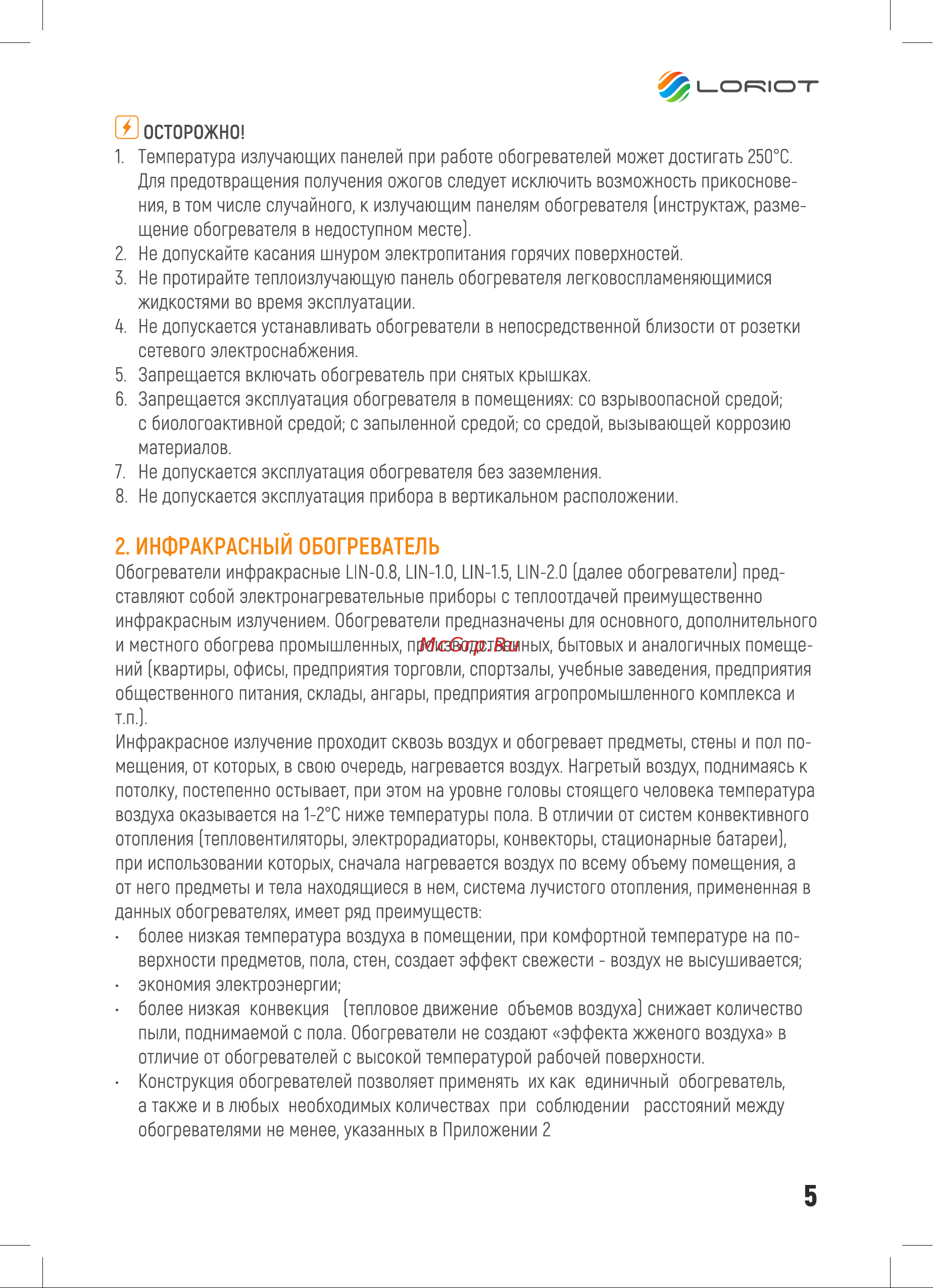

LORIOT ОСТОРОЖНО 1 Температура излучающих панелей при работе обогревателей может достигать 250 С Для предотвращения получения ожогов следует исключить возможность прикоснове ния в том числе случайного к излучающим панелям обогревателя инструктаж разме щение обогревателя в недоступном месте 2 Не допускайте касания шнуром электропитания горячих поверхностей 3 Не протирайте теплоизлучающую панель обогревателя легковоспламеняющимися жидкостями во время эксплуатации 4 Не допускается устанавливать обогреватели в непосредственной близости от розетки сетевого электроснабжения 5 Запрещается включать обогреватель при снятых крышках 6 Запрещается эксплуатация обогревателя в помещениях со взрывоопасной средой с биологоактивной средой с запыленной средой со средой вызывающей коррозию материалов 7 Не допускается эксплуатация обогревателя без заземления 8 Не допускается эксплуатация прибора в вертикальном расположении 2 ИНФРАКРАСНЫЙ ОБОГРЕВАТЕЛЬ Обогреватели инфракрасные LIN 0 8 LIN 1 O LIN 1 5 LIN 2 0 далее обогреватели пред ставляют собой электронагревательные приборы с теплоотдачей преимущественно инфракрасным излучением Обогреватели предназначены для основного дополнительного и местного обогрева промышленных производственных бытовых и аналогичных помеще ний квартиры офисы предприятия торговли спортзалы учебные заведения предприятия общественного питания склады ангары предприятия агропромышленного комплекса и т п Инфракрасное излучение проходит сквозь воздух и обогревает предметы стены и пол по мещения от которых в свою очередь нагревается воздух Нагретый воздух поднимаясь к потолку постепенно остывает при этом на уровне головы стоящего человека температура воздуха оказывается на 1 2 С ниже температуры пола В отличии от систем конвективного отопления тепловентиляторы электрорадиаторы конвекторы стационарные батареи при использовании которых сначала нагревается воздух по всему объему помещения а от него предметы и тела находящиеся в нем система лучистого отопления примененная в данных обогревателях имеет ряд преимуществ более низкая температура воздуха в помещении при комфортной температуре на по верхности предметов пола стен создает эффект свежести воздух не высушивается экономия электроэнергии более низкая конвекция тепловое движение объемов воздуха снижает количество пыли поднимаемой с пола Обогреватели не создают эффекта жженого воздуха в отличие от обогревателей с высокой температурой рабочей поверхности Конструкция обогревателей позволяет применять их как единичный обогреватель а также и в любых необходимых количествах при соблюдении расстояний между обогревателями не менее указанных в Приложении 2 5
