6 Электрический кондиционер воздуха www.loriot.ru
Руководство по эксплуатации

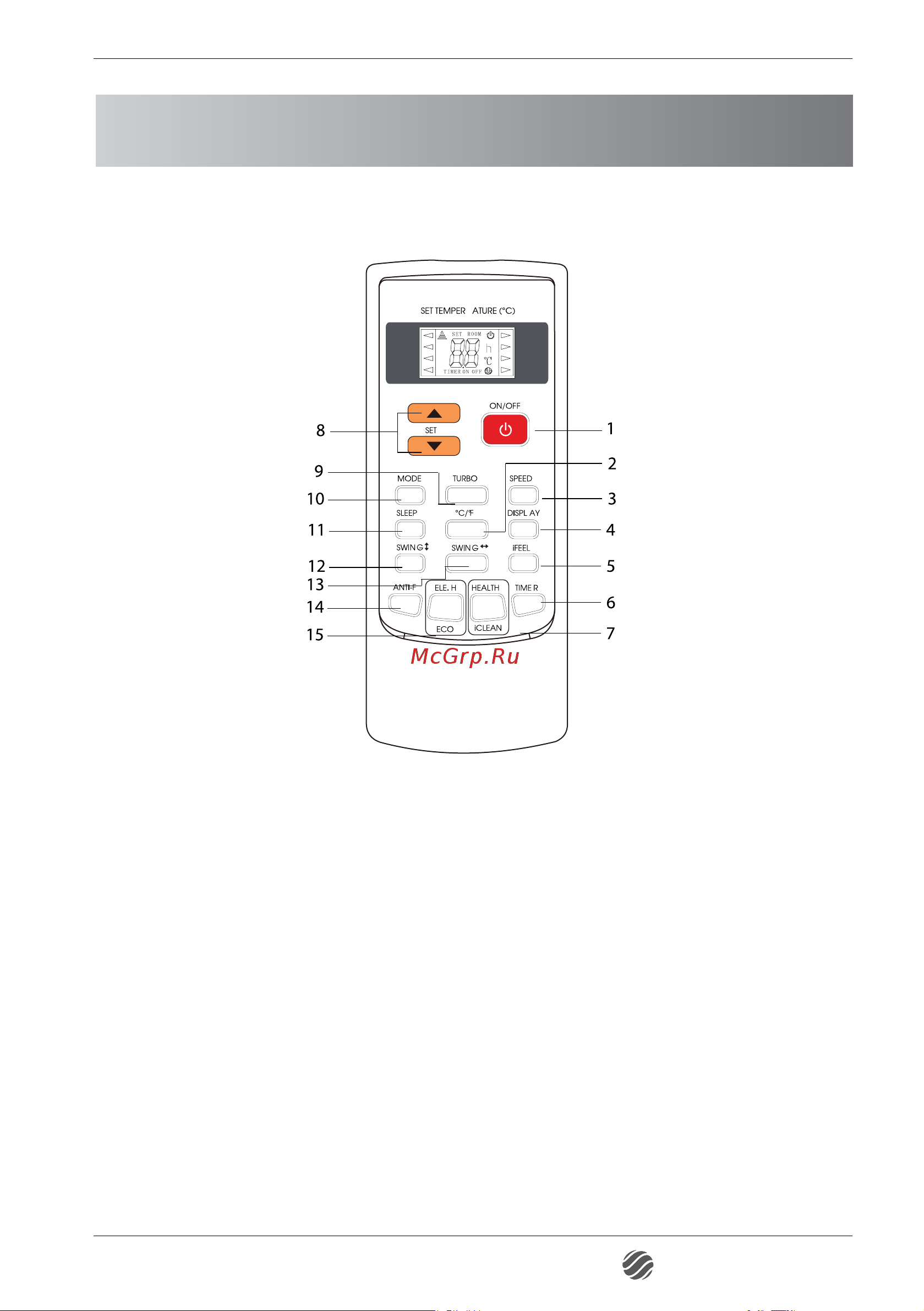

Рис. 3
уПравление кондиционером
Беспроводной пульт управления YKR-H/102
1. Кнопка «on/off» - нажмите данную кнопку для включения/выключения
прибора. Это очистит время выхода и настройки режима «SLEEP».
2. Кнопка «°C/°F» - нажмите данную кнопку для настройки отображения
температуры по Фаренгейту, так как по умолчанию отображается в граду-
сах Цельсия. «°С» не будет отображаться в ЖК мониторах. Нажмите дан-
ную кнопку для сохранения отображения температуры в градусах.
Примечание: Отображение температуры по Фаренгейту недоступно в
некоторых моделях.
3. Режим «SPEED» - нажимая данную кнопку, вы можете выбрать ско-
рость вентиляции в соответствии со схемой:
Низкий - Средний - Высокий - Авто
Примечание: АВТО скорость воздуха недоступна в режиме вентиляции.
4. Режим «DISPLAY» - включает и выключает подсветку экрана.
5. Режим «iFEEL» - Данный режим позволяет контролировать температу-
cb^ k
efde
jf a
il t
^rq l
`lli
ao v
eb ^q
