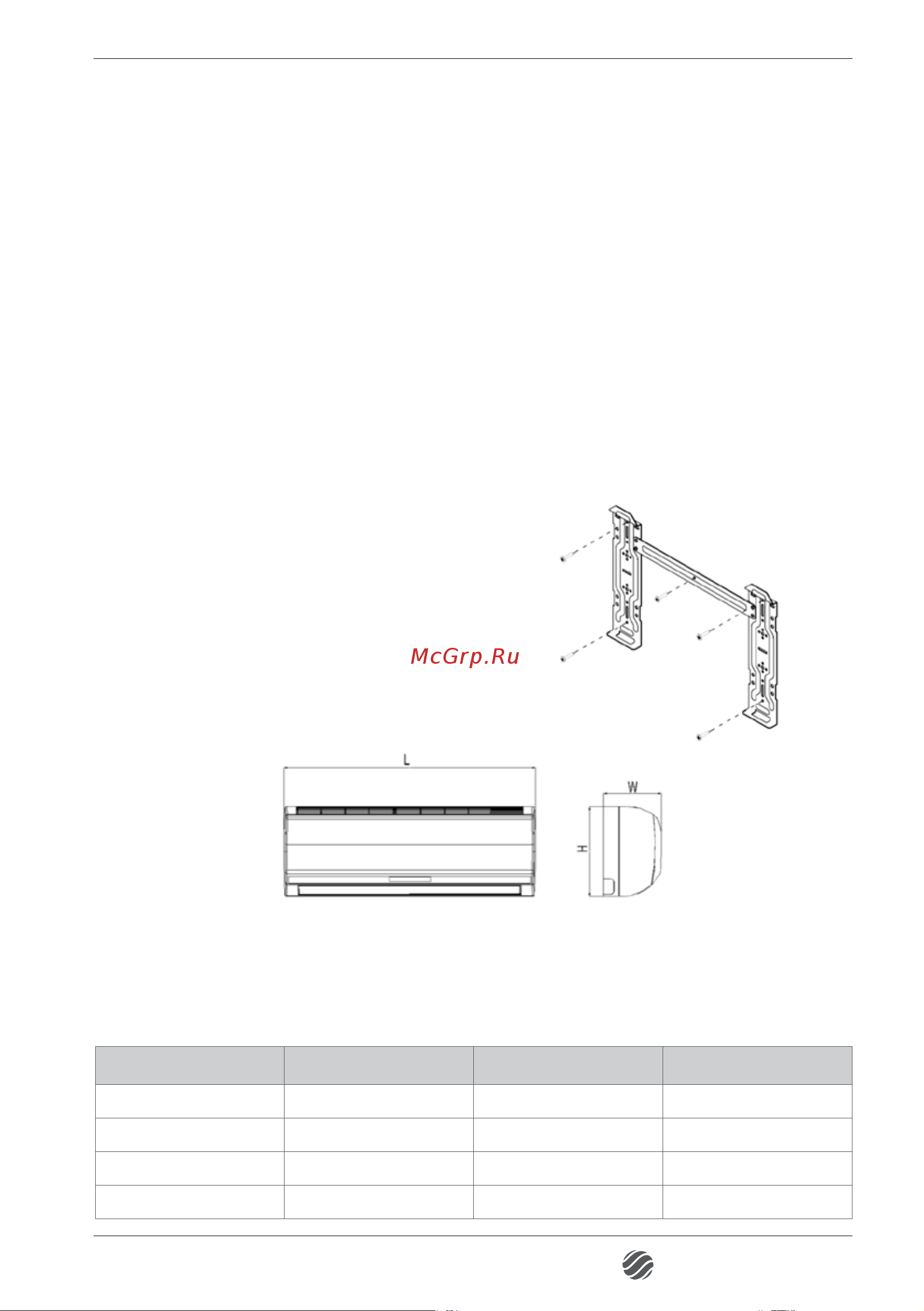

![Loriot LAC-18AIM-IN [24/48] Руководство по эксплуатации](/views2/1843982/page24/bg18.png)
24 Электрический кондиционер воздуха www.loriot.ru
Руководство по эксплуатации
• Внутренний блок должен быть установлен строго горизонтально
• Убедитесь в надежности крепления внутреннего блока, в отсутствии
вибраций и раскачиваний
Подключение и монтаж дренажного трубопровода
• Проложите дренажный трубопровод (шланг) с постоянным уклоном в
сторону слива (1/100-1/150)
Рис. 16
• Убедитесь в отсутствии подъемов, изгибов и замятий дренажного
трубопровода
Установка внутренних блоков настенных моделей
Рис. 17
Примечание: оптимальная высота установки 2,0-2,3 м от уровня пола.
Таблица 2
Модель L, мм W, мм Н, мм
LAC-07AIM-IN 750 200 285
LAC-09AIM-IN 750 200 285
LAC-12AIM-IN 750 200 285
LAC-18AIM-IN 900 225 310
