16
16. ПРИЛОЖЕНИЯ

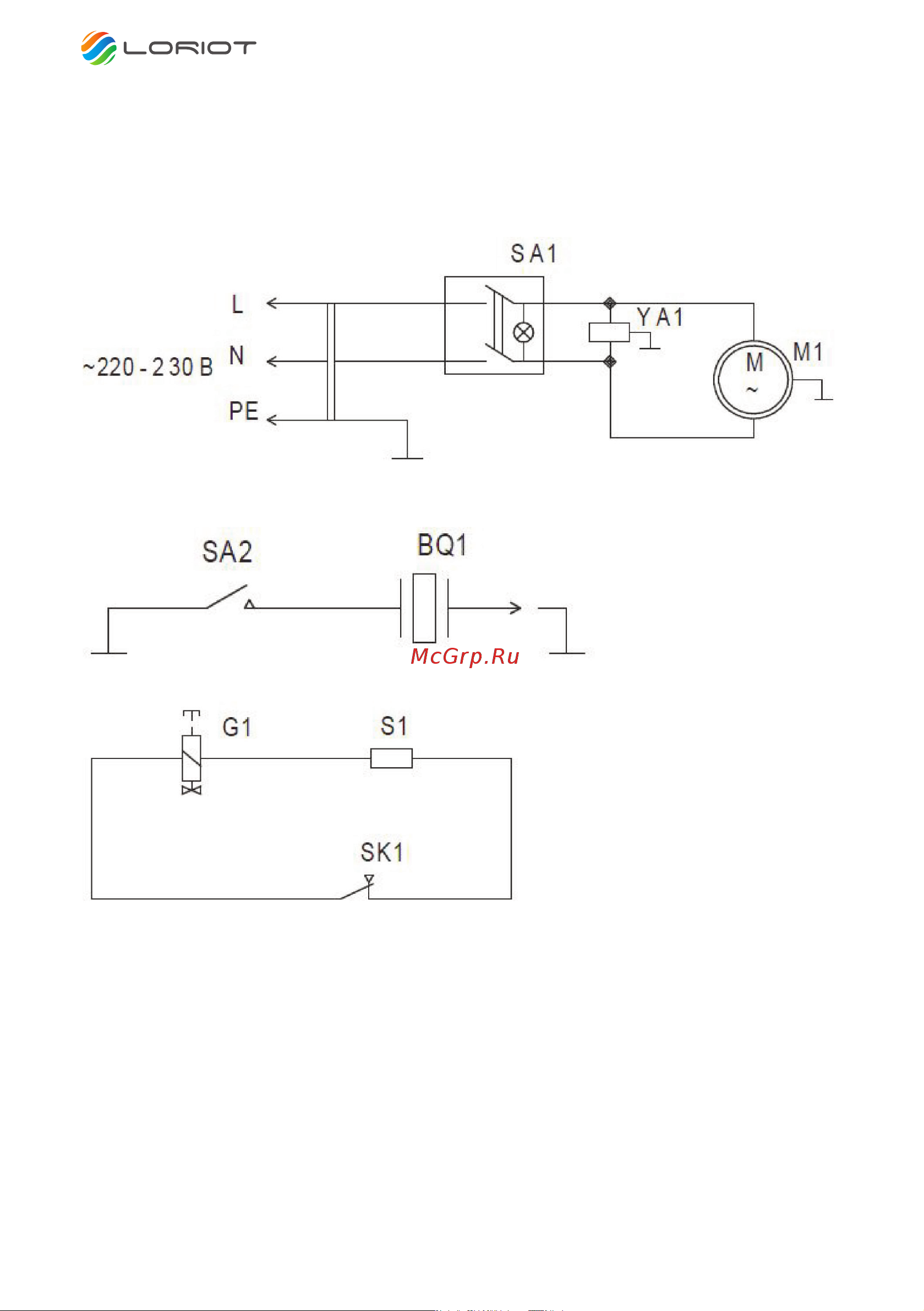

15.1 Электрическая схема
Схема электрическая принципиальная для моделей GH-10, GH-15
Цепь управления электродвигателем
Цепь зажигания
Цепь защиты от утечки газа и перегрева
SА1-cетевой выключатель;
YA1-электромагнитный клапан;
M1-электродвигатель;
SA2-пьезоэлектрический зажигатель;
BQ1-электрод зажигания; G1-клапан безопасности; S1-термопара;
SK1-защитный термостат.
