2. Первое включение контроллера
При первом включении
контроллера произво-
дится проверка работы
индикаторов. Проверка
продолжается в течении
нескольких секунд. Во
время проверки все ин-
дикаторы и цифры горят
одновременно.
После проверки индикато-
ров на дисплее отобража-
ется (зависит от настроек
по умолчанию):
• время
• уставка
• параметр уставки
• значение выбранно-
го аналогового входа
(AI1…AI5)
В данном примере в ос-
новном меню отображает-
ся уставка.
2.1 Доступ в папки меню. Структура меню
Структура меню состоит из папок подменю. Переход в
папки подменю осушествляется с помощью кнопок на
панели управления.
В последующих разделах данной инструкций будет
описано как войти в каждый раздел меню.
Структура включает в себя 4 меню:
• Main Display Menu (Основное меню)
• Operating Mode Menu (Меню выбора режима работы)
• States Menu (Меню состояния)
• Programming Menu ( Меню программирования)
Меню программирования (Programming Menu) включает в
себя 4 папки подменю:
• Меню параметров - Parameters Menu (папка Par)
• Меню функций - Functions Menu (папка Fnc)
• Меню паролей - Password (папка PASS)
• Журнал аварийных сообщений (папка EU)
2.2 Основное меню
Основное меню отображается после включения контрол-
лера до нажатия каких-либо кнопок.
Основное меню
Ai AIL1 AIL2 AIL3 AIL4 AIL5
AIE1 AIE2 AIE3 AIE4 AIE5
Air1 Air2
E1 (§) 1rE1 1rE2 --- --- 1rE5 1rE6 1rE7 1SP4
2rE1 2rE2 --- --- 2rE5 2rE6 2rE7 2SP4
rtC HH:MM
SetP SetP
Setr Setr
Настройка меню
Основное меню может быть настроено в соотвествии с
индивидуальными требованиями. Может быть выбрано
отображение различных параметров в основном меню.
Для этого необходимо перейти в меню disp, нажав и
удерживая в течении 3 секунд кнопку [set]. Для отобра-
жения в главном меню могут быть выбраны следующие
параметры:
• Аналоговые входы AiL1, AiL2, AiL3, AiL4, AiL5, AiE1,
AiE2, AiE3, AiE4, AiE5, Air1, Air2 .
Если используются как цифровые входы, то:
1. 0 или 0.0 = вход пассивен (эквивалентен закорачива-
нию входа на землю GND).
2. 1 или 0.1 = вход активен (эквивалентен разомкнутому
контакту).
• Аналоговые входы 1AI1..1AI4, 2AI1..2AI4 (один из дат-
чиков, доступных с XVD1 или XVD2, если соответ-
ствующий датчик сконфигурирован).
• 1rE1..1rE7,1SP4, 2rE1..2rE7,2SP4 (один из ресурсов,
имеющихся на XVD1 / XVD2).
• rtC
• Уставка
Далее приведен алгоритм настройки основного меню.

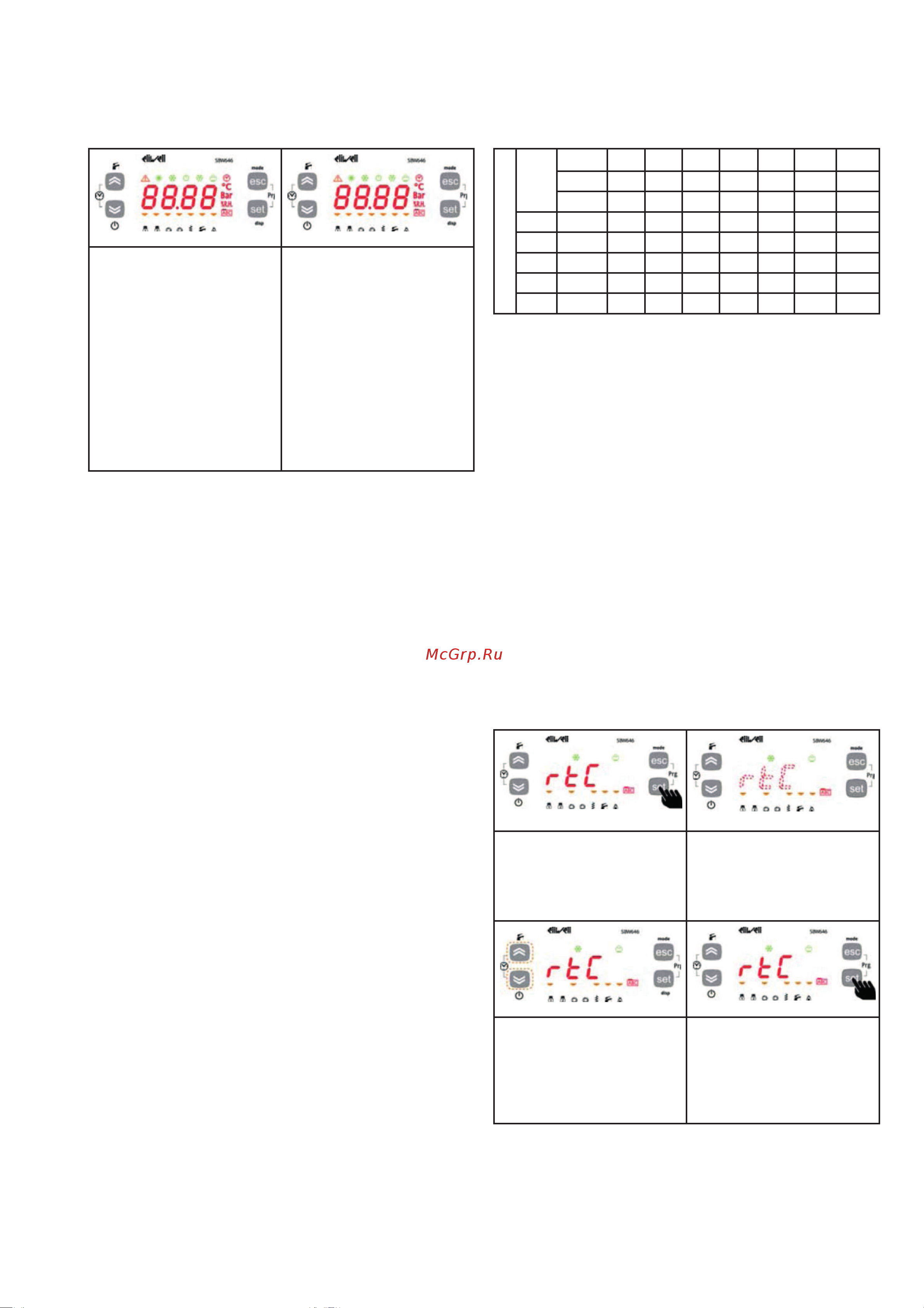

Для настройки основного
меню необходимо пере-
йти в меню [disp], нажав
и удерживая в течении 3
секунд кнопку [set].
Откроется меню с мигаю-
щим параметром (в дан-
ном случае rtC - текущее
время).
Для изменения параме-
тра, отображаемого в ос-
новном меню используйте
кнопки ВВЕРХ и ВНИЗ.
Для подтверждения вы-
бранного параметра на-
жмите кнопку [set].
На дисплее отобразится
основное меню с внесен-
ными изменениями.
