Развальцовка труб
При выполнении операций соединения и отсоединения труб необходимо использовать одно-
временно два гаечных ключа (при крупных диаметрах фреонопровода используется соедине-
ние с помощью пайки твердыми припоями).

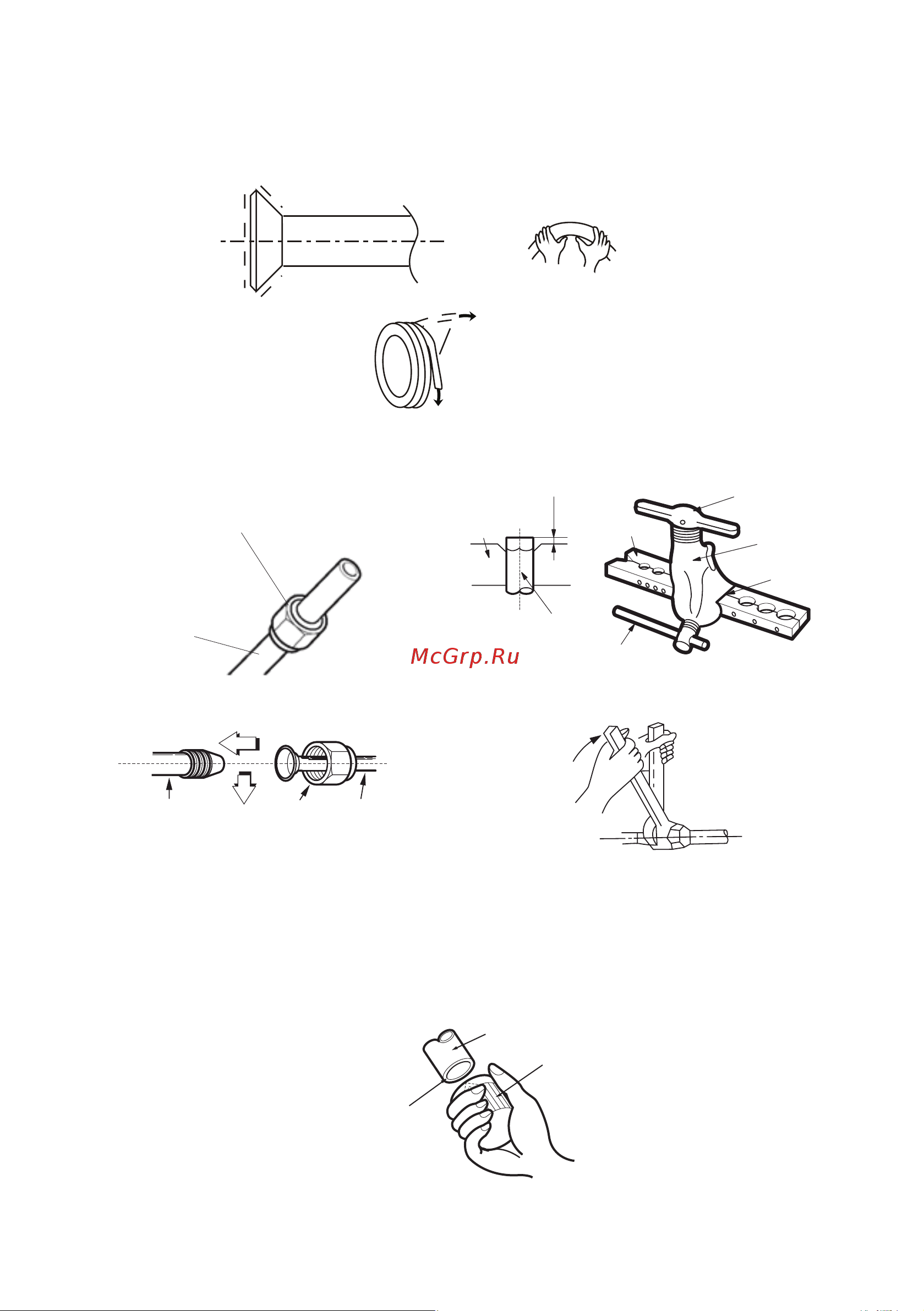

Согните трубку с помощью
пружинного трубогиба
Распрямите конец
Минимальный радиус 100 мм
• Перед развальцовкой труб не забудьте надеть на фреонопроводы изоляцию и гайки.
"A"
Медная труба
Накидная гайка
Ручка
Станина
Конус
Планка
Планка
Медная
труба
Рукоятка
зажима
Труба
Гайка
Трубопровод
внутреннего блока
• Отрежьте кромку трубы труборезом.
Внимание!
Не используйте ножовку или лобзик для резки трубы. Это может привести к поломке
оборудования из-за попадания опилок в фреонопровод.
• Обработайте кромку трубы римером.
Труба
Ример
Кромка трубы
