7

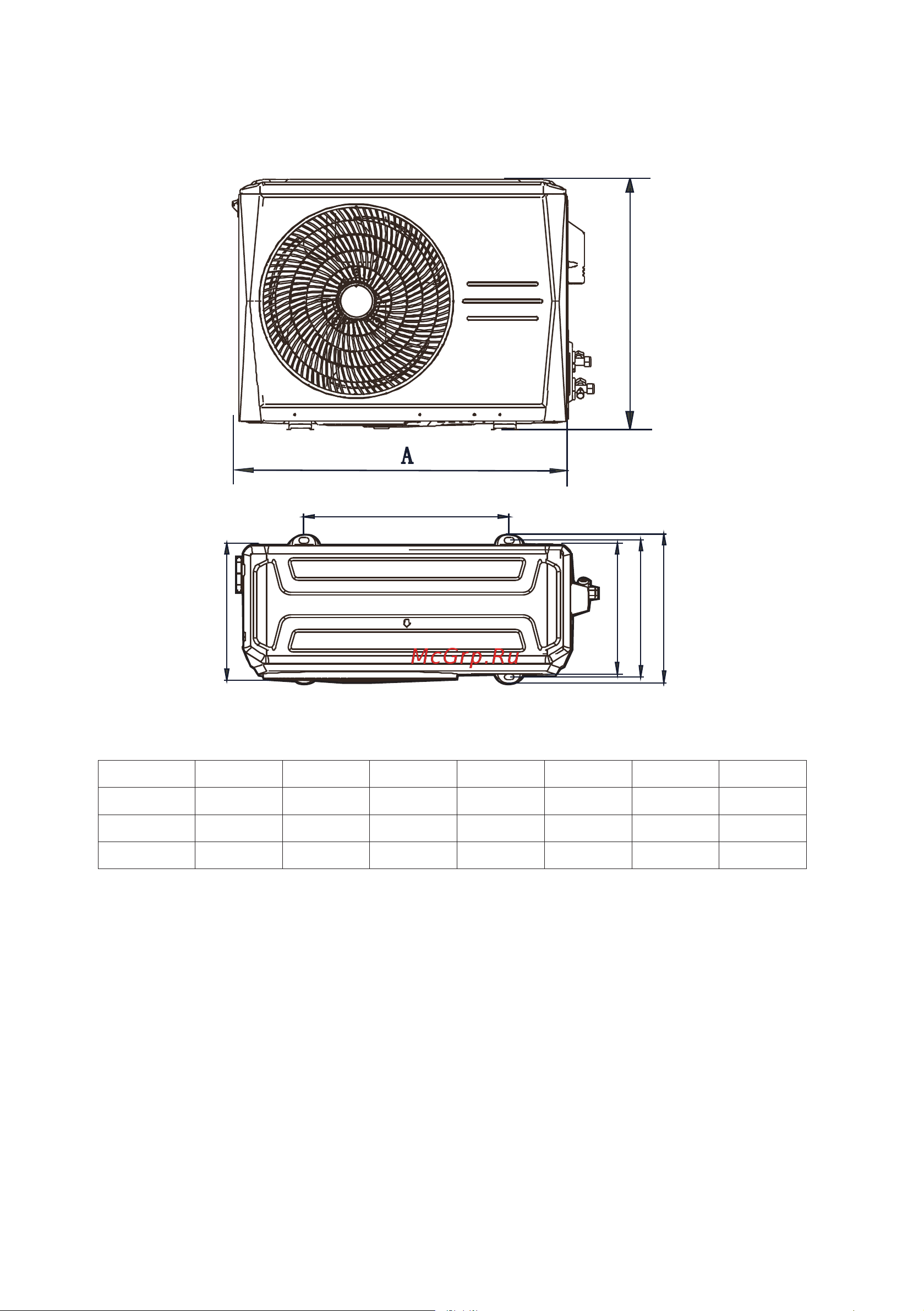

4. Габаритные размеры и внешний вид
LUQ-C10/17/23АP
H
B
E
F
C
D
Модель A B C D E F H
LUQ-C10АP 722 453 302 327 260 300 555
LUQ -C17АP 795 514 340 365 287 330 550
LUQ-C23АP 795 514 340 365 287 330 550
