70
Монтаж проводного пульта управления LZ-RIPW
Перед выполнением работ по монтажу и подключению проводного пульта управления
внимательно ознакомьтесь с настоящей инструкцией. Монтаж, подключение, наладка и
эксплуатация проводного пульта управления должны выполняться в строгом соответ-
ствии с настоящей инструк цией.
Монтаж проводного пульта управления должно проводиться квалифицированными спе-
циалистами. Неправильное выполнение монтажа, подключения, наладки и эксплуатации
может привести к возгоранию, поражению электротоком, нанесению травмы или ущерба.
Используйте сигнальные кабели необходимого сечения согласно требованиям настоя-
щей инструкции, а также государственным правилам и стандартам.
Не используйте удлинители или промежуточные соединения в сигнальном экранирован-
ном кабеле.
Не устанавливайте и не используйте проводной пульт в помещениях с потенциально
взрывоопасной атмосферой.
Применение или хранение горючих материалов, жидкостей или газов возле оборудова-
ния может привести к возгоранию.

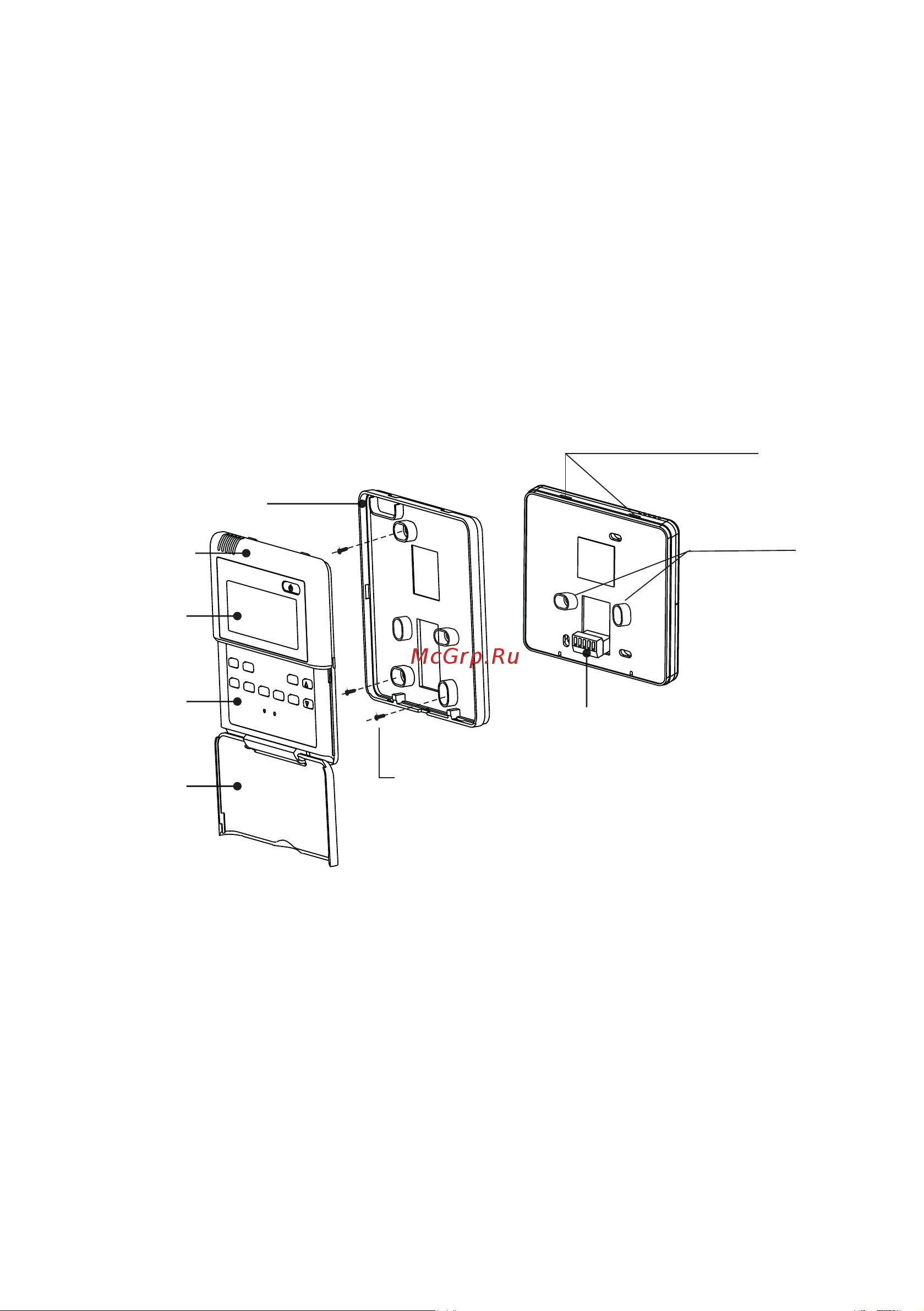

Нажмите аккуратно отверткой на пазы
задней части панели для ее снятия
При монтаже проводного пульта обеспечьте необхо-
димое расстояние для подвода сигнального кабеля и
кабеля питания во избежание их передавливания
Лицевая панель
LCD дисплей
Задняя крышка
Кнопки управления
Крышка откидная
Болты крепежные
(M4X20)
Отверстия для крепления
к монтажной коробке
86х86 мм
Подключение пульта управления LZ-RIPW к крышному
кондиционеру
1. Подключение проводного пульта необходимо проводить квалифицированным и обу-
ченным персоналом в соответствии с правилами по устройству электроустановок и
другими руководящими документами.
2. Не допускается обесточивать или подключать к источнику электропитания проводной
пульт управления отдельно от крышного кондиционера во избежание выхода из строя
проводного пульта управления и платы управления крышного кондиционера.
3. Для подключения проводного пульта управления следует использовать экранирован-
ный кабель, который следует надежно заземлить.
4. Запрещается пользоваться мегомметром после подключения проводного пульта
управления.
5. Запрещается использовать срощенные экранированные кабели.
6. Экранированный кабель запрещается прокладывать совместно с силовыми кабелями
электропитания крышного кондиционера.
