Lessar LSF-600BM42 [11/24] Подключение воздуховода с подачей приточного воздуха

• Проверьте горизонтальность установки панели с помощью строительного уровня. В про-

тивном случае проверьте места крепления панели. Вращая гайки крепления кронштейнов

через угловые отверстия в панели, выровняйте фанкойл и панель до горизонтального по-

ложения.

• Установите угловые заглушки на место.

• Подключите все соединительные провода на решетке к соответствующим разъемам про-

водов фанкойла. Установите решетку на место. Закрепите страховочные тросики.

Внимание!

• Никогда не кладите панель лицевой стороной на пол или другие поверхности, а также

не прислоняйте к стене.

• Не роняйте и не ударяйте лицевую панель.

Подключение воздуховода с подачей приточного воздуха

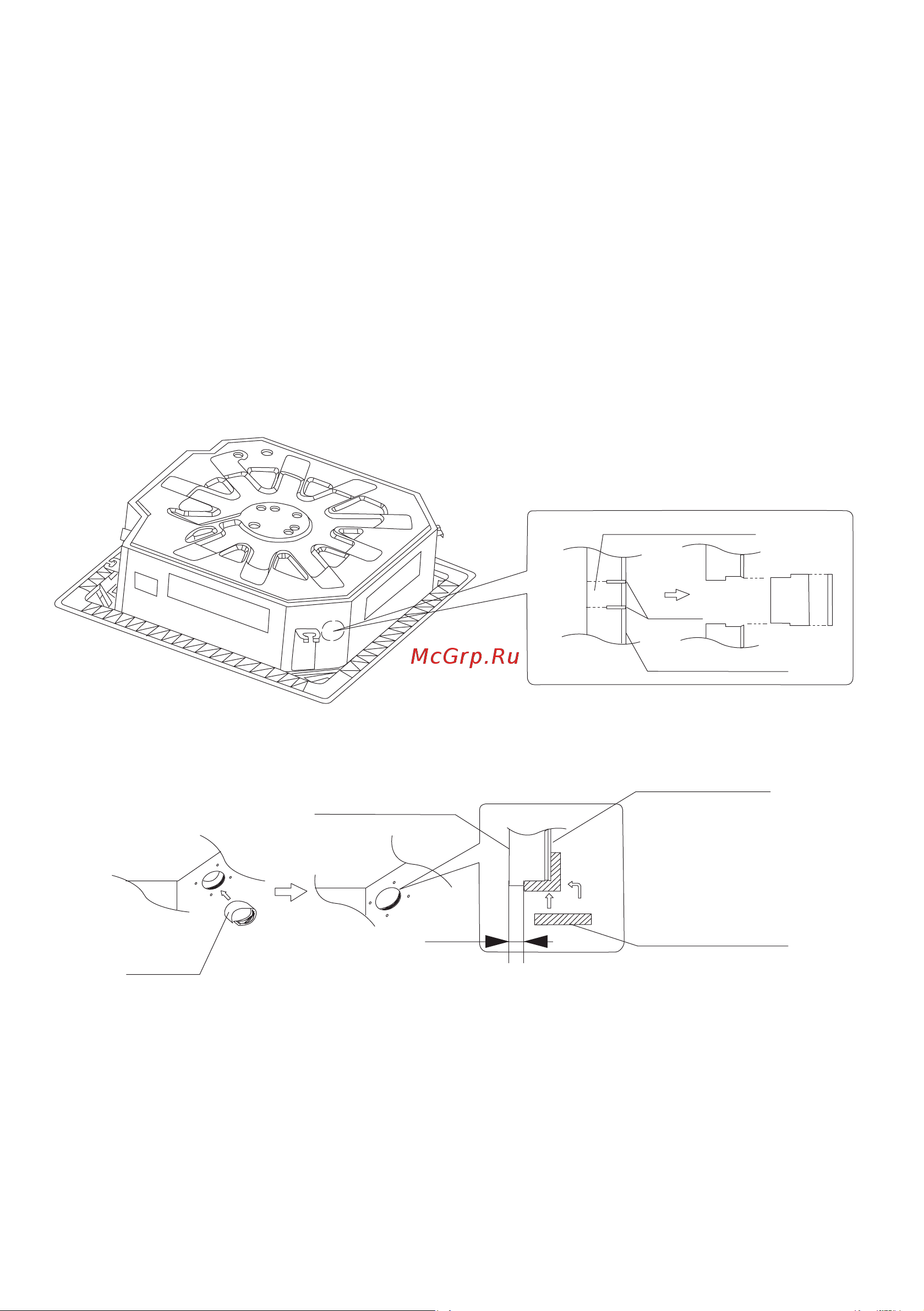

• Диаметр отверстия 65 мм. Максимально возможный подмес приточного воздуха не более

10%. Для подключения воздуховода приточной вентиляции аккуратно удалите заглушку

(рис.4).

Внутренняя изоляция

Внешняя изоляция

Пазы

Рис. 4

• Используя термоизоляцию, заизалируйте место соединения (рис. 5).

Внешняя изоляция

Изоляция соединения

Внутрення изоляция

10 мм

Заглушка

Рис. 5

• Используя саморезы, прикрепите приточный воздуховод к корпусу фанкойла в месте соеди-

нения. После этого заизолируйте поверхность воздуховода.

• Методика подключения воздуховода с подачей кондиционируемого воздуха в соседнее по-

мещение аналогична. Важно помнить, что выходное отверстие фанкойла (со стороны под-

ключения воздуховода) при таком подключении необходимо заглушить.
