Lessar LSF-300KH22 [10/20] Изоляция 3 ходового клапана

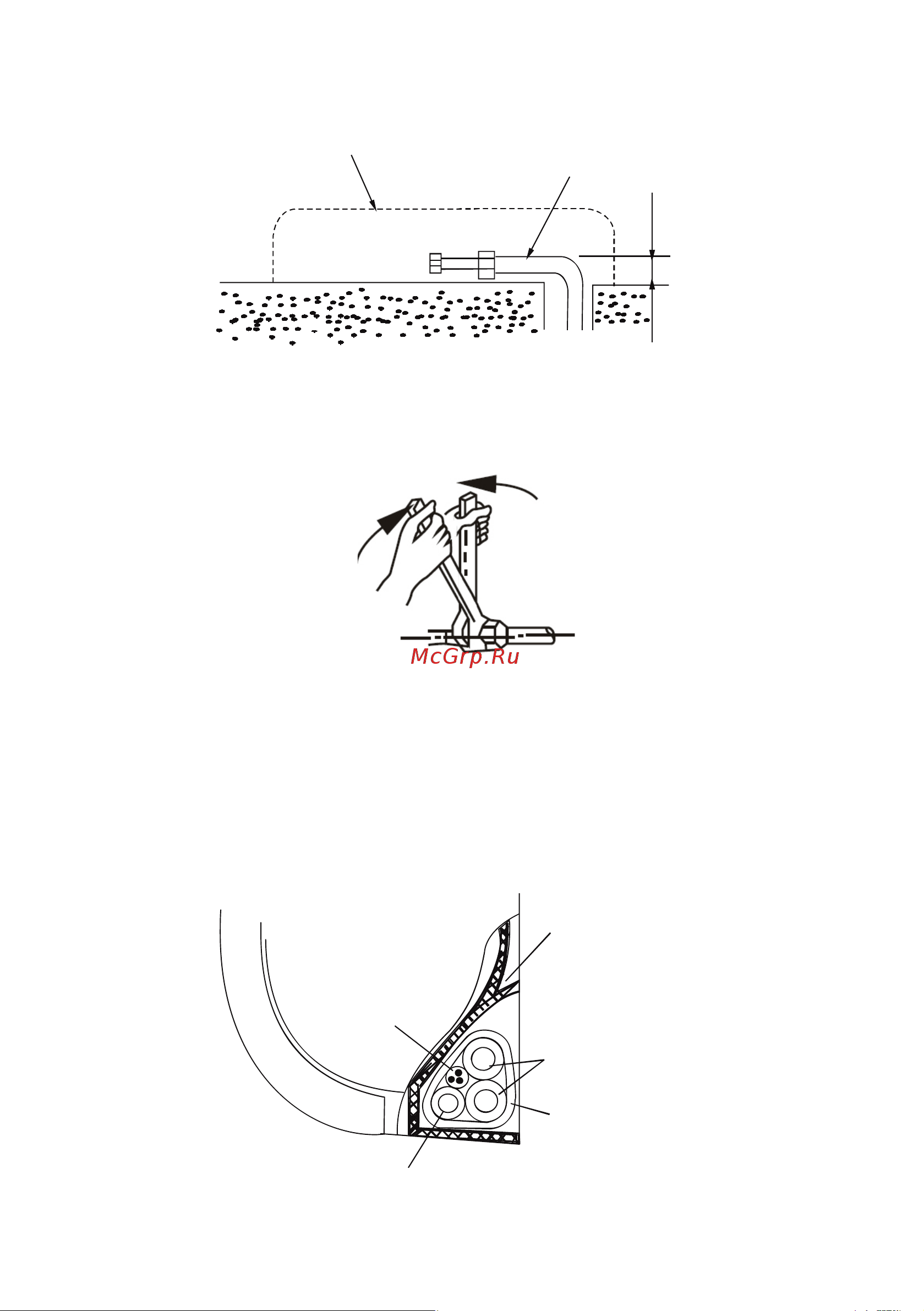

• При подключении трубопроводов слева-сзади или справа-сзади согните трубопровод

как показано на рисунке:

Контур внутреннего блока

Соединительный трубопровод

• Патрубок выхода воды оборудован воздуховыпускным клапаном.

• При соединении с водяным коллектором усилие затяжки должно быть 6180–7540 Н/см

(630–770 кг/см

• Установите трубы в правильное положение, закрутите гайки руками, затем затяните

двумя гаечными ключами (см. рис.).

7. Проверьте все.

8. Тщательно изолируйте трубопроводы от воздействия окружающей среды. Это поможет из-

бежать протечек конденсата.

Изоляция 3-ходового клапана

После окончания монтажа и гидравлических испытаний заизолируйте 3-ходовой клапан ли-

стом изоляционного материала. Это необходимо для исключения появления капель конденса-

та на клапане во время работы. Лист изоляционного материала включен в комплект обвязки.

При невыполнении данного требования высока вероятность появления капель воды на клапа-

не, трубопроводах, и окружающих стенах.

. .

Внутренний блок

Соединительный

кабель

Сливной шланг

Трубная

изоляция

Трубопроводы

Ванночка для слива

конденсата
