Примечание:

• Рисунок может отличаться от реального оборудования.

• На рисунке пунктирная линия обозначает размеры с приемной камерой.

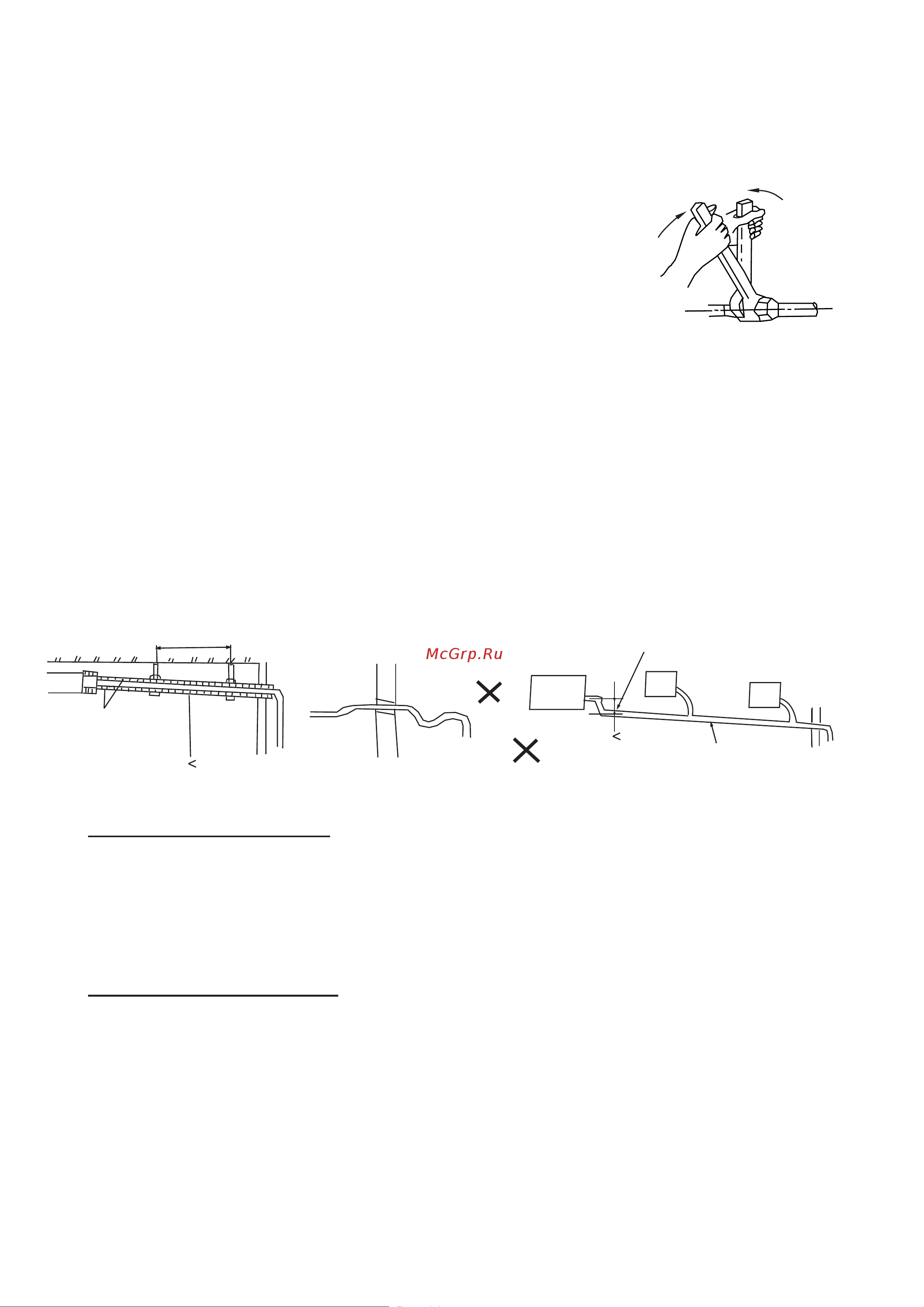

СОЕДИНЕНИЕ ТРУБОПРОВОДОВ

1. Патрубок вывода воды оборудован воздуховыпускным клапаном.

2. При соединении с водяным коллектором усилие затяжки должно быть 6180-7540 Н/

см

2

(630-770 кг/см

2

).

внутреннего блока, используйте теплоизоляцию.

• Для соединения труб используйте ПВХ-хомут, убедитесь в отсутствии утечек.

• Не вставляйте трубу отвода конденсата слишком сильно, чтобы не повредить патрубок внутреннего блока и

другие части кондиционера, а также саму трубу.

• При уклоне дренажной трубы более 1/100 не должно быть изгибов.

• Общая длина дренажа не должна превышать 20 метров, если длина трубы превышает данное расстояние, не-

обходимо предусмотреть установку подпорок для предотвращения изгибов.

Изоляция

• Конденсат должен отводиться полностью и беспрепятственно.

• В строящихся зданиях производите проверку до покрытия потолка.

Вылейте 1-2 литра воды в поддон для слива конденсата. Проверьте отсутствие утечек на стыках трубо-

проводов. Вся вода должна уйти из поддона в течении 1.5-2 минут.

Изоляция 3-ходового клапана

После окончания всех проверок заизолируйте 3-ходовой клапан листом изоляционного материала. Это

необходимо для исключения появления капель конденсата на клапане во время работы. Лист изоляционного

материала включен в комплект обвязки.

При невыполнении данного требования высока вероятность появления капель воды на клапане, трубопроводах, и

окружающих стенах.
