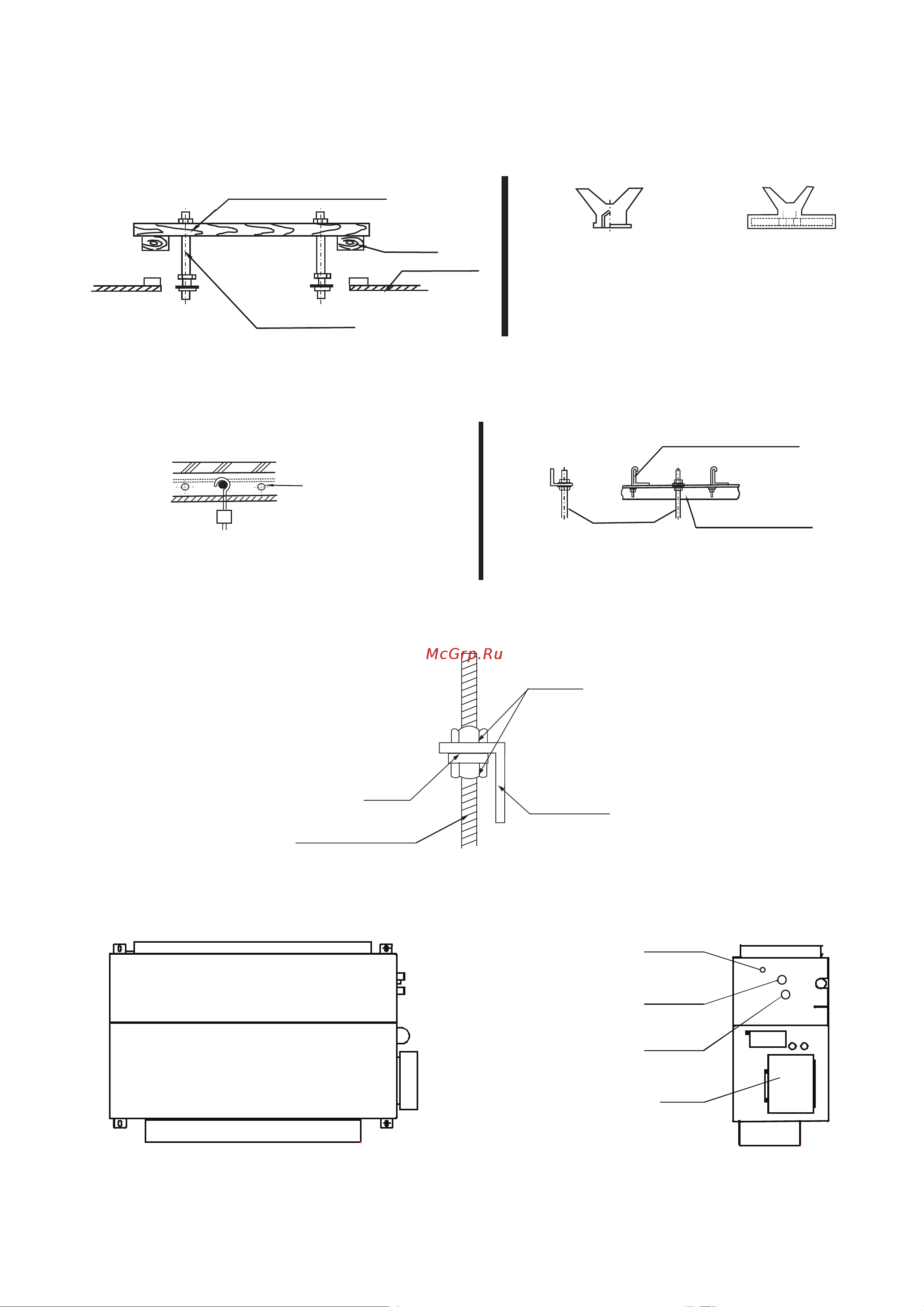

Lessar LSF-2200DD22H [8/16] Клеммная коробка

Деревянная конструкция

Положите квадратный брус поперек ба-

лок крыши, затем установите подвесные

болты.

Новые бетонные блоки

Крепление болтов

Брус поперек балок

Балка

Потолок

Подвесные болты

(При помощи самореза) Дюбель и саморез

Железобетонные блоки

Используйте анкерные болты

Стальная балка крыши

Установите непосредственно на стальной

уголок

арматурный

стержень

Анкерный блок

(Скоба для подвешивания трубопровода

и анкерный болт)

болт

подвесной болт

стальной уголок

Навесьте внутренний блок на подвесные болты и закрепите. Выровняйте внутренний блок в горизонтальной пло-

скости при помощи уровня, иначе могут быть протечки конденсата.

гайка

часть

подвеса

шайба

подвесной болт

ПОДСОЕДИНЕНИЕ ТЕПЛООБМЕННИКА

Воздухоотводчик

Клеммная

коробка

Вход воды

RC 3/4"

Выход воды

RC 3/4"
