21

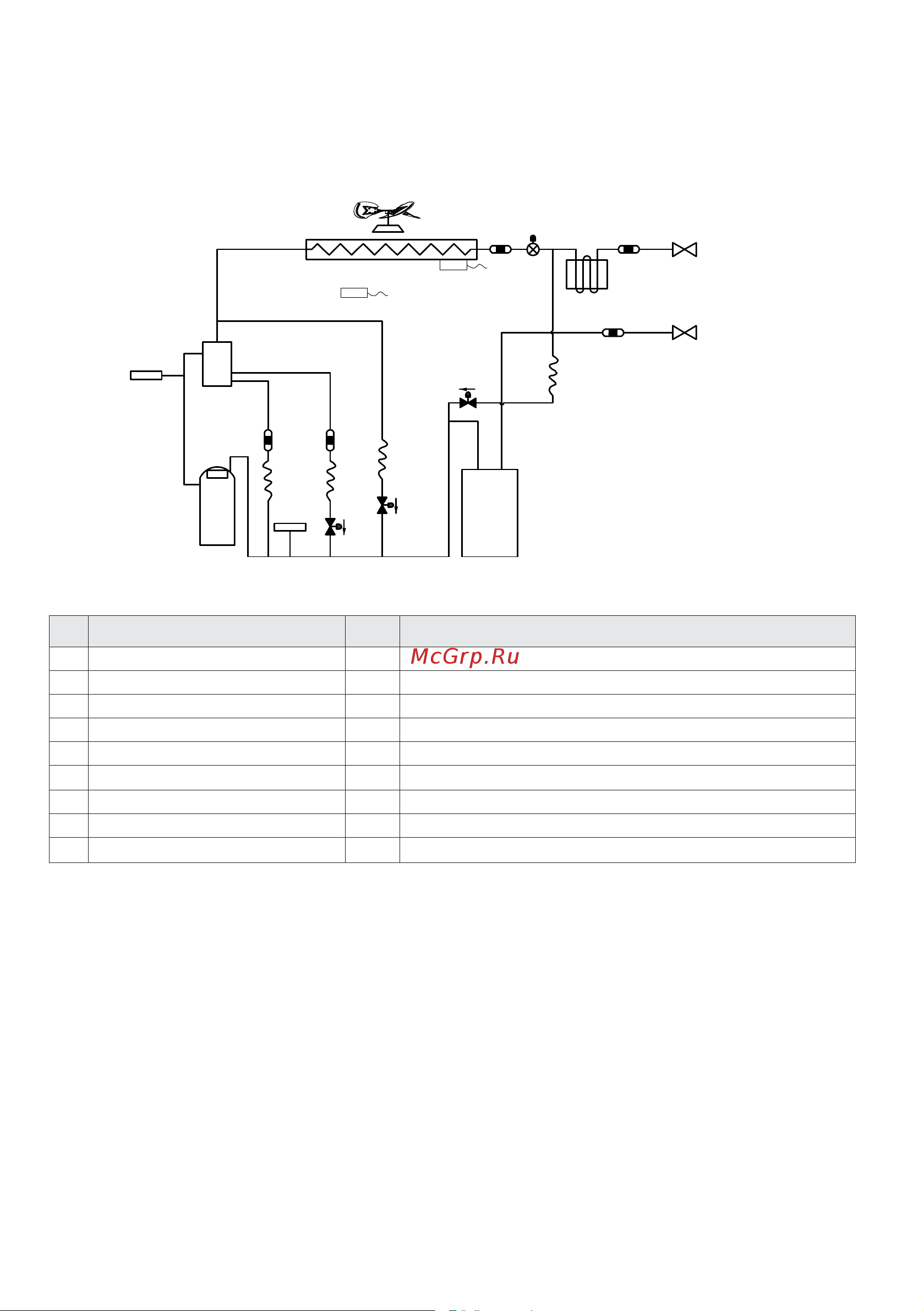

12. Гидравлическая схема
LUM-HE224AUA4-A, LUM-HE280AUA4-A, LUM-HE335AUA4-A, LUM-HE400AUA4-A,
LUM-HE450AUA4-A
5
3
4
6
9
10
11
12
2
1
13
13
13
8
7
EXVA
XX
°C
T3
T4
XX
°C
SV4
SV7
SV2
Описание компонентов гидравлической схемы
№ Описание № Описание
1 Компрессор 10 Отсечной клапан (газ. линия)
2 Реле температуры нагнетания 11 Аккумулятор хладагента
3 Реле высокого давления 12 Реле низкого давления
4 Отделитель масла 13 Соленоидный клапан
5 Теплообменник конденсатора Т3 Датчик температуры конденсатора
6 ЭРВ Т4 Датчик температуры нар. воздуха
7 Мотор вентилятора SV2 Клапан линии впрыска жидкого хладагента
8 Вентилятор SV4 Соленоидный клапан на линии возврата масла
9 Отсечной клапан (жидк. линия) SV7 Клапан линии байпаса
