41

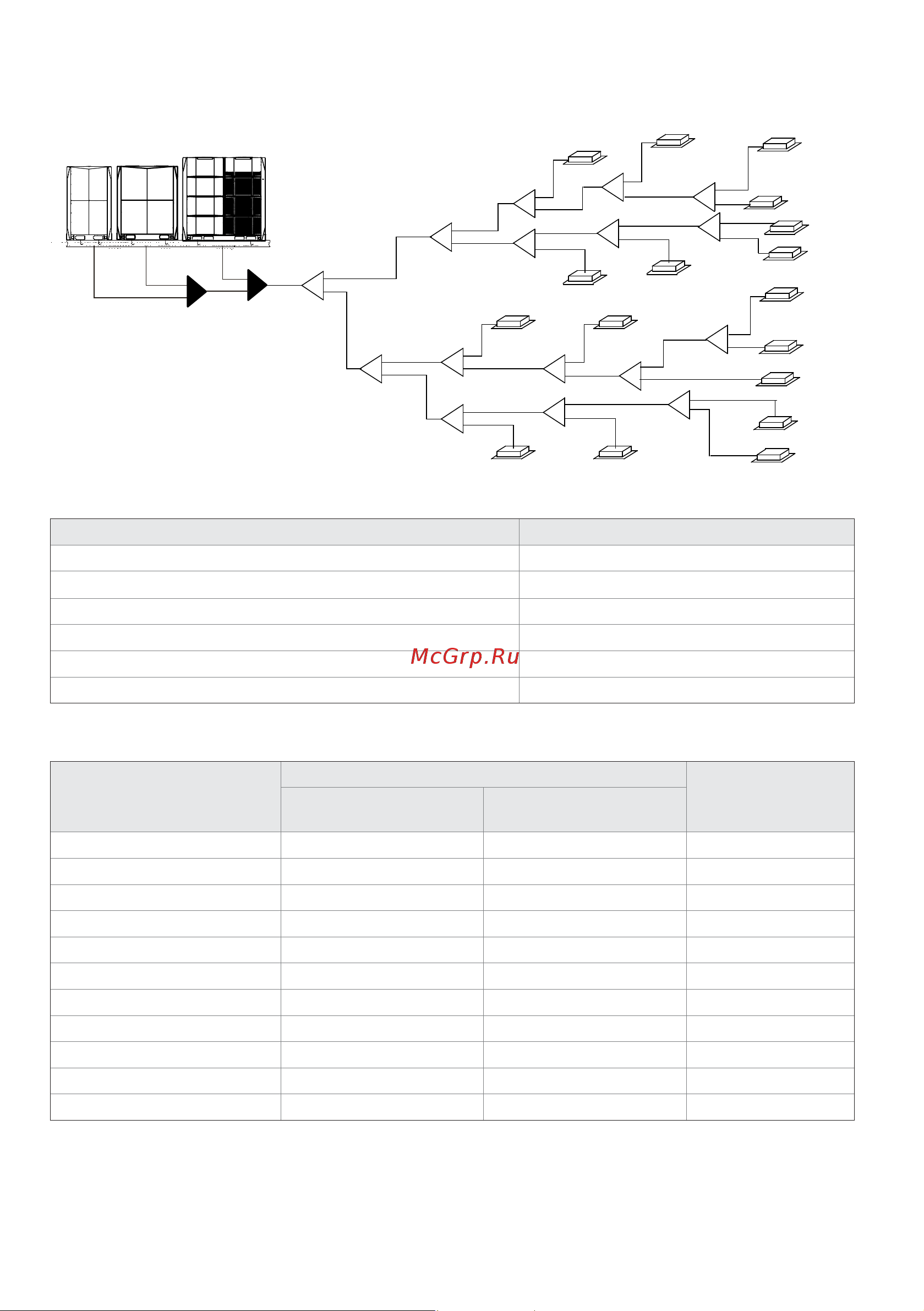

Выбор диаметров фреонопровода хладагента
N1
(140)
N4(140)
N9
(112)
N10
(140)
N12
(28)
N13
(140)
N16
(56)
N15
(140)
N3(71)
N7(28)
N6
(140)
N8(140)
N14
(56)
N17
(140)
A
B
I
J
N
K
O
C
F
H
E
L
1
L2
L3
L5
L7
L8
L11
L12
L13
L15
L14
L16
L9
a
c
d
f
g
h
j
l
m
n
o
p
q
k
M
L
g1
g2
g3
G1
D
N
2
(140)
b
L4
N5
(112)
G
L6
e
N
11
(71)
i
L
L10
M
P
W3
(33,5кВт)
(61,5кВт)
(90кВт)
W2
W1
Цифры в скобках указывают на индекс производительности внутреннего блока.
Наименование Код
Основной трубопровод L1
Трубопроводы к внутренним блокам (основные) L2– L16
Трубопроводы к внутренним блокам (дополнительные) a – q
Разветвители A
Разветвители для наружных блоков L, M (черные)
Соединительная труба для наружных блоков g1, g2, g3, G1
Таблица «Диаметры фреонопроводов к внутренним блокам (L1, L2–L16)»
Суммарная
производительность
внутренних блоков, кВт
Диаметры трубопроводов
Разветвитель
Газовый
трубопровод, мм (дюйм)
Жидкостной
трубопровод, мм (дюйм)
до 16,8 ∅ 15,88 (5/8) ∅ 9,53 (3/8) LZ-UHR1
от 16,8 до 22,4 ∅ 19,05 (3/4) ∅ 9,53 (3/8) LZ-UHR1
от 22,4 до 33,0 ∅ 22,2 (7/8) ∅ 9,53 (3/8) LZ-UHR2
от 33,0 до 47,0 ∅ 28,6 (1–1/8) ∅ 12,7 (1/2) LZ-UHR3
от 47,0 до 71,0 ∅ 28,6 (1–1/8) ∅ 15,88 (5/8) LZ-UHR3
от 71,0 до 104,0 ∅ 31,8 (1–1/4) ∅ 19,05 (3/4) LZ-UHR3
от 104,0 до 154,0 ∅ 38,1 (1–1/2) ∅ 19,05 (3/4) LZ-UHR4
от 154,0 до 180,0 ∅ 41,3 (1–5/8) ∅ 19,05 (3/4) LZ-UHR5
от 180,0 до 245,0 ∅ 44,5 (1–3/4) ∅ 22,2 (7/8) LZ-UHR5
от 245,0 до 269,0 ∅ 53,95 (2–1/8) ∅ 25,4 (1) LZ-UHR6
от 269,0 и более ∅ 53,95 (2–1/8) ∅ 28,6 (1–1/8) LZ-UHR7
