Внимание:

Снимите игольную пластину:

Чистка нижнего транспортера ткани:

Чистка и смазка челночного устройства:

Важно:

Если машина не используется или, если нужно заменить на

ней какие-либо части, убедитесь, что она отключена от сети

(сетевой тумблер находится в положении "О

Поворачивайте маховое колесо на себя, пока игла не установится

в крайнее верхнее положение. Откройте переднюю крышку и

отверткой открутите игольную пластину. (1)

Достаньте шпульный колпачок со шпулькой и кисточкой почистите

нижний транспортер ткани. (2)

Выньте шпульный колпачок со шпулькой. Откиньте два держателя

в стороны (а).

Достаньте две детали, из челночного устройства ( и

Смажьте все точки ( ) (1-2 капли) машинным маслом.

Поверните маховое колесо на себя, чтобы выступающая часть

челночного устройства (е) остановилась в левой позиции. На

свободное место надо поставить сперва деталь (с), а потом деталь

( и защелкните два держателя. Если детали были установлены

неправильно, то два держателя (а) не закроются. Установите

шпульный колпачок со шпулькой и поставьте на место игольную

пластину.

Необходимо регулярно удалять остатки ниток и волокон ткани.

Машина должна регулярно проходить техническое обслуживание

в одном из сервисных центров.

FF").

b c).

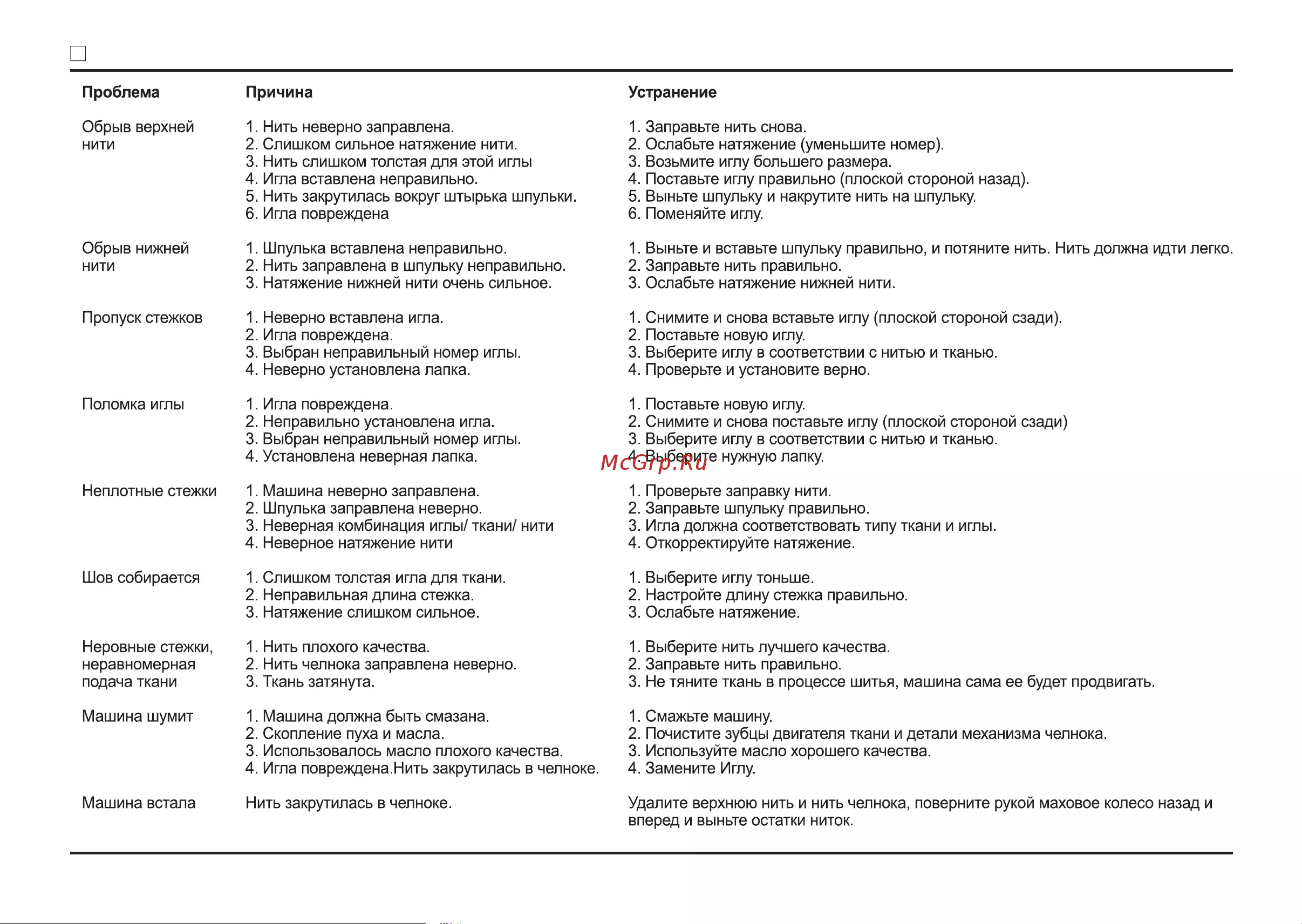

Техническое обслуживание
