Autel MaxiSys ADAS, Full Kit, ACC [10/87] Комплект калибровочной опоры
![Autel MaxiSys ADAS, Full Kit, ACC [10/87] Комплект калибровочной опоры](/views2/1844782/page10/bga.png)
4

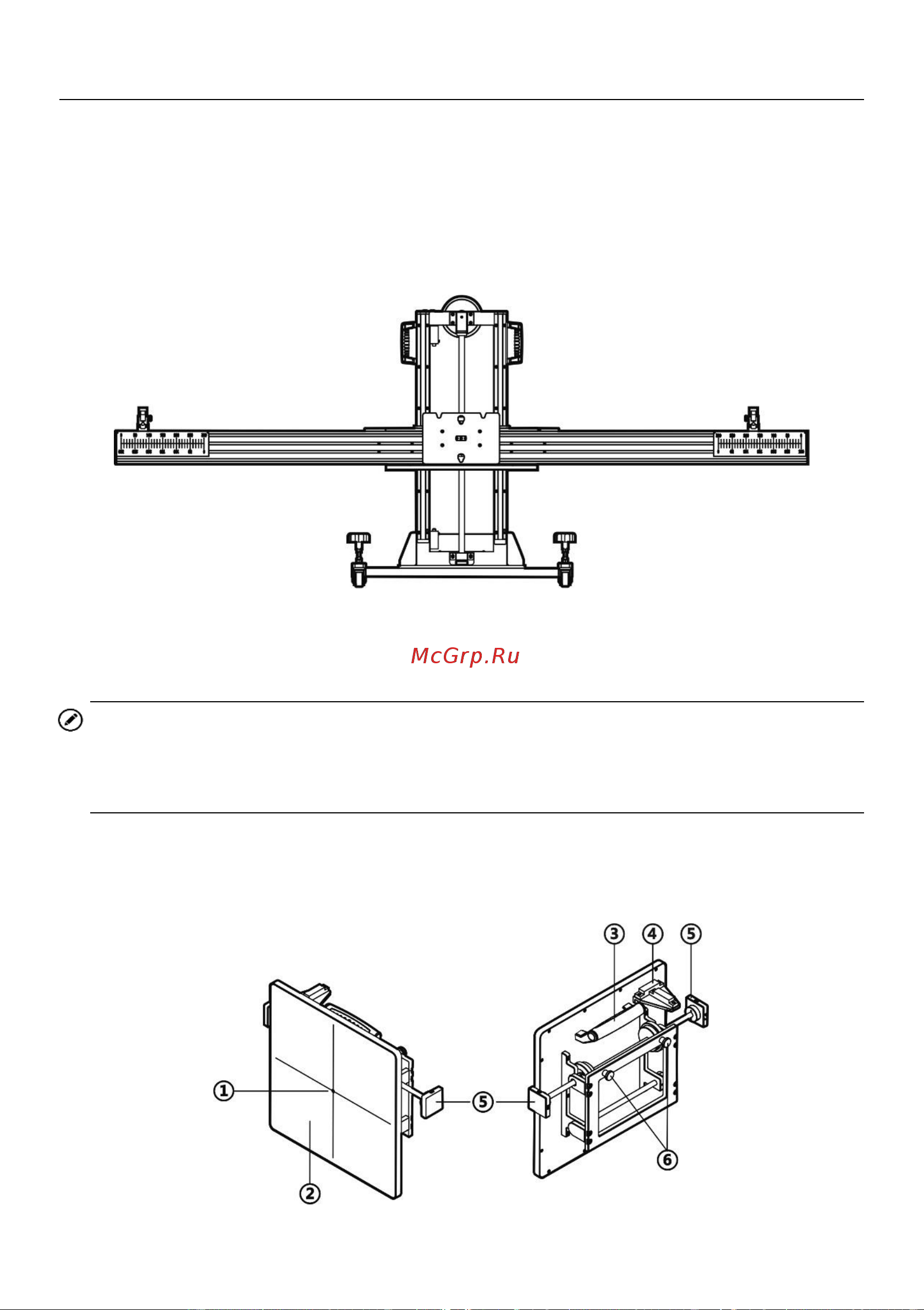

Рисунок 2‑1 Калибровочная опора CSC0600
Комплект калибровочной опоры
Калибровочная опора
MaxiSys ADAS использует одну калибровочную опору для калибровки радаров и
видеокамер, связанных с интеллектуальными системами помощи водителю,
обеспечивающими адаптивный круиз-контроль, предупреждение о покидании
полосы движения, обнаружение объектов в не просматриваемых зонах, ночное
видение и т. д. К подвижной пластине на поперечине можно легко прикрепить
различные калибровочные инструменты.
ПРИМЕЧАНИЕ
Линейки, расположенные по обеим сторонам поперечины, можно перемещать
влево или вправо необходимым образом с целью проведения измерений. Для
перемещения соответствующей линейки ослабьте ее фиксатор.
Отражатель
Отражатель необходим для позиционирования калибровочной опоры и
Рисунок 2‑2 Отражатель CSC0602/01
Содержание
- Информация об авторских правах 1
- Отказ от гарантийных обязательств и ограничение ответственности 1
- Сервисное обслуживание и поддержка 1
- Товарные знаки 1
- Информация о мерах безопасности 2
- Рекомендации по технике безопасности 2
- Указания по технике безопасности 3
- Лазерное излучение 4
- Содержание 6
- Использование этого руководства 7
- Обозначения принятые в руководстве 7
- Полужирный текст 7
- Примечания и важные сообщения 7
- Гиперссылки 8
- Иллюстрации 8
- Общие сведения 9
- Калибровочная опора 10
- Комплект калибровочной опоры 10
- Отражатель 10
- Лазер 11
- Миниотражатель 11
- Калибровочная стойка 12
- Блок колёсного зажима 13
- Колёсный зажим 13
- Лазер 13
- Калибровочная пластина радара 15
- Первый комплект вспомогательных 15
- Принадлежностей для автомобилей японских и южно корейских производителей 15
- Уголковый отражатель 16
- Второй комплект вспомогательных 18
- Калибратор системы ночного видения vag 18
- Принадлежностей для автомобилей европейских и американских производителей 18
- Калибратор системы ночного видения mercedes benz 19
- Блок калибровки радара 20
- Адаптер питания 12 в 21
- Мишень 21
- Адаптер питания 24 в 22
- Панель шаблонов 22
- Мишень csc0601 08 l 23
- Мишень csc0601 08 r 23
- Первый комплект мишеней и шаблонов для системы ldw 23
- Мишень csc0601 05 24
- Мишень csc0601 11 24
- Мишень csc0601 15 43 24
- Мишень csc0601 09 25
- Шаблон csc0601 02 26
- Шаблон csc0601 03 26
- Шаблон csc0601 06 27
- Шаблон csc0601 07 27
- Второй комплект шаблонов для системы avm 28
- Шаблон csc0806 01 28
- Шаблон csc1004 02 28
- Шаблон csc1004 01 29
- Шаблон csc1004 03 29
- Шаблон csc1004 05 29
- Шаблон csc1004 06 30
- Шаблон csc1004 07 30
- Шаблон csc1006 01 31
- Шаблон csc1006 03 31
- Калибратор системы ночного видения автомобилей vag 33
- Лазерный дальномер 33
- Технические характеристики 33
- Блок калибровки радара 34
- Калибратор системы ночного видения автомобилей benz 34
- Лазер на колёсном зажиме 34
- Лазер на калибровочной опоре 35
- Уголковый отражатель 35
- Линейный лазер 36
- Калибровка видеокамер и датчиков 37
- Необходимые калибровочные инструменты 37
- Система адаптивного круиз контроля acc 37
- Ситуации требующие выполнения калибровки 37
- Подготовка к калибровке 38
- Расположение набора калибровочных инструментов 39
- Необходимые калибровочные инструменты 47
- Проверка высоты кузова автомобиля 47
- Система помощи при смене полосы движения lca 47
- Ситуации требующие выполнения калибровки 47
- Подготовка к калибровке 48
- Расположение набора калибровочных инструментов 49
- Необходимые калибровочные инструменты 56
- Подготовка к калибровке 56
- Система наблюдения с помощью видеокамер заднего вида rvc 56
- Ситуации требующие выполнения калибровки 56
- Расположение набора калибровочных инструментов 57
- Необходимые калибровочные инструменты 58
- Проверка высоты кузова автомобиля 58
- Система удержания полосы движения lka 58
- Ситуации требующие выполнения калибровки 58
- Подготовка к калибровке 59
- Расположение набора калибровочных инструментов 60
- Необходимые калибровочные инструменты 68
- Подготовка к калибровке 68
- Система кругового мониторинга avm 68
- Ситуации требующие выполнения калибровки 68
- Расположение набора калибровочных инструментов 69
- Необходимые калибровочные инструменты 71
- Подготовка к калибровке 71
- Система ночного видения nvs 71
- Ситуации требующие выполнения калибровки 71
- Расположение набора калибровочных инструментов 72
- Инструкции по техническому обслуживанию 80
- Сведения об использовании аккумулятора 80
- Сервисная поддержка 80
- Техническое обслуживание и 80
- Сервисные процедуры 81
- Техническая поддержка 81
- Ремонтное обслуживание 82
- Прочие услуги 83
- Информация о соответствии 84
- Соответствие стандартам fcc 84
- Требованиям нормативной документации 84
- Гарантия 86
- Годичная ограниченная гарантия 86
- Настоящая гарантия не действует в отношении 86
