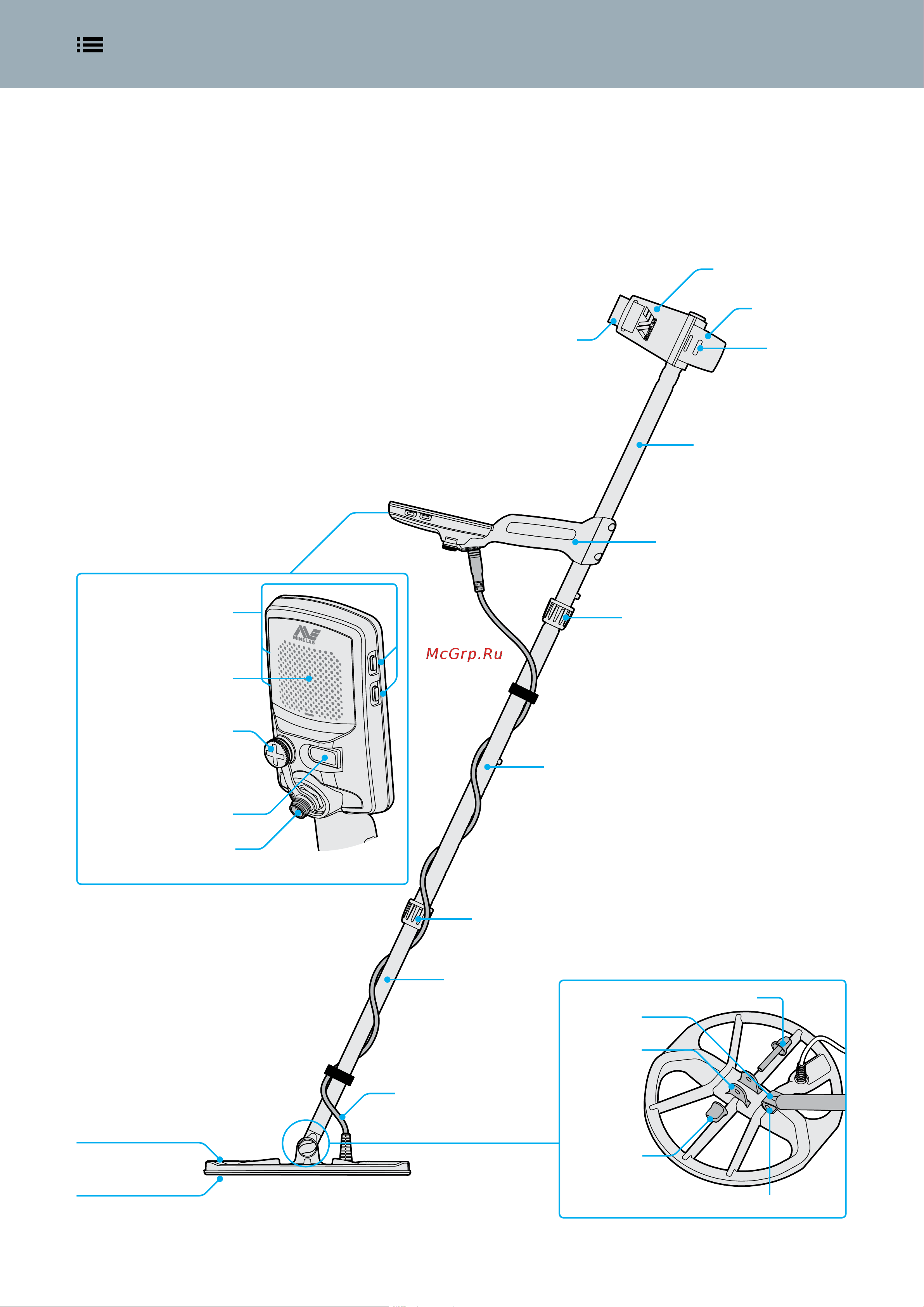

Подлокотник
Ремешок Подлокотника
Точки
прикрепления
Верхняя штанга
Рукоятка (с внутренней литий-
ионной заряжаемой батареей)
Подставка
Срединная штанга
Нижняя штанга
Сборка хомута катушки
Поворотный замок верхней штанги
Поворотный замок срединной штанги
Блок управления
(вид сзади)
Интерфейс зарядки
Разъем для кабеля катушки
Динамик
Разъем для наушников
3,5 мм (1/8-дюймовый)
с водонепроницаемой
пылезащитной крышкой
Кабель катушки
Смарт- катушка
EQX 11
Защитная
пластина
Смазочные шайбы (× 2)
Гайка хомута
Кронштейн
хомута
Хомут
Болт хомута
Основные части металлоискателя
Боковые кнопки
Собранный Металлоискатель
Как только Вы собрали свой металлоискатель EQUINOX, он должен выглядеть так, как показано
ниже. Основные перечисленные детали указаны в настоящем Руководстве Пользователя.
Собранный Металлоискатель | 7Содержание
