2-7
EMU01206

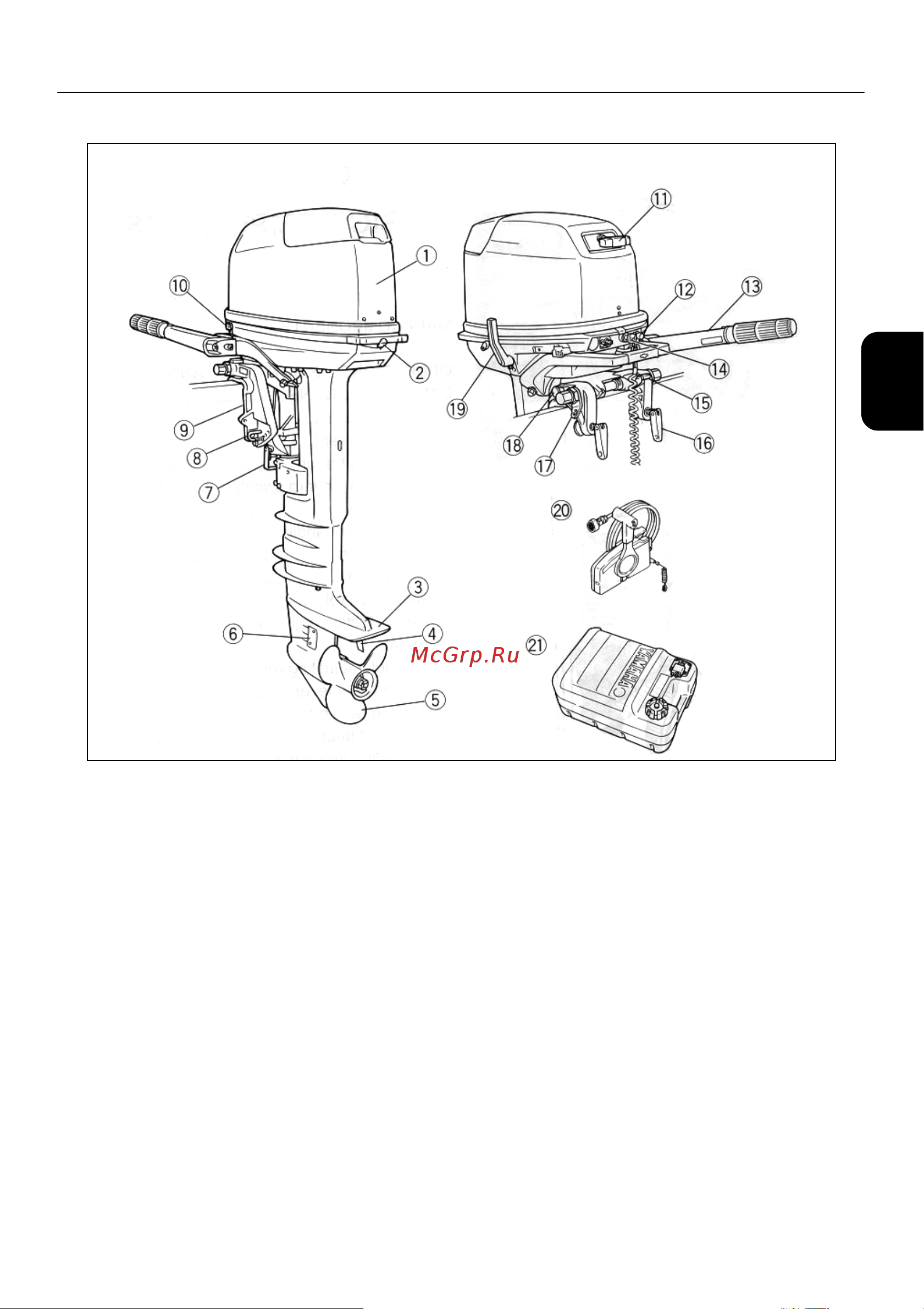

25B/E25B/30H
(1) Верхний кожух двигателя
(2) Стопорная защёлка верхнего
кожуха двигателя
(3) Антикавитационная пластина
(4) Регулятор дифферента
(5) Гребной винт
(6) Входное отверстие для
охлаждающей воды
(7) Рукоятка для подъёма мотора при
малой глубине *
(8) Регулировочный прут угла
дифферента
(9) Зажимной кронштейн
(10) Кнопка стартера *
(11) Рукоятка запуска стартера
(12) Кнопка остановки двигателя /
Аварийный выключатель
зажигания с тросовым талрепом
(13) Румпель *
(14) Ручка воздушной заслонки
карбюратора
(15) Рычаг автоматической блокировки
откидывания в режиме заднего
хода
(16) Ручка транцевых тисков
(17) Захват для прикрепления каната
(18) Подпорная ручка для
откидывания мотора
(19) Рычаг переключения передач
(20) Пульт дистанционного
управления *
(21) Топливный бак *
*
Части мотора могут отличаться от
изображённых на рисунке или не
являться частью стандартного
оборудования для всех моделей.
