Yamaha 8C [14/155] Главные составные части мотора
![Yamaha E48C [14/155] Главные составные части мотора](/views2/1845230/page14/bge.png)
2-1
EMU01206

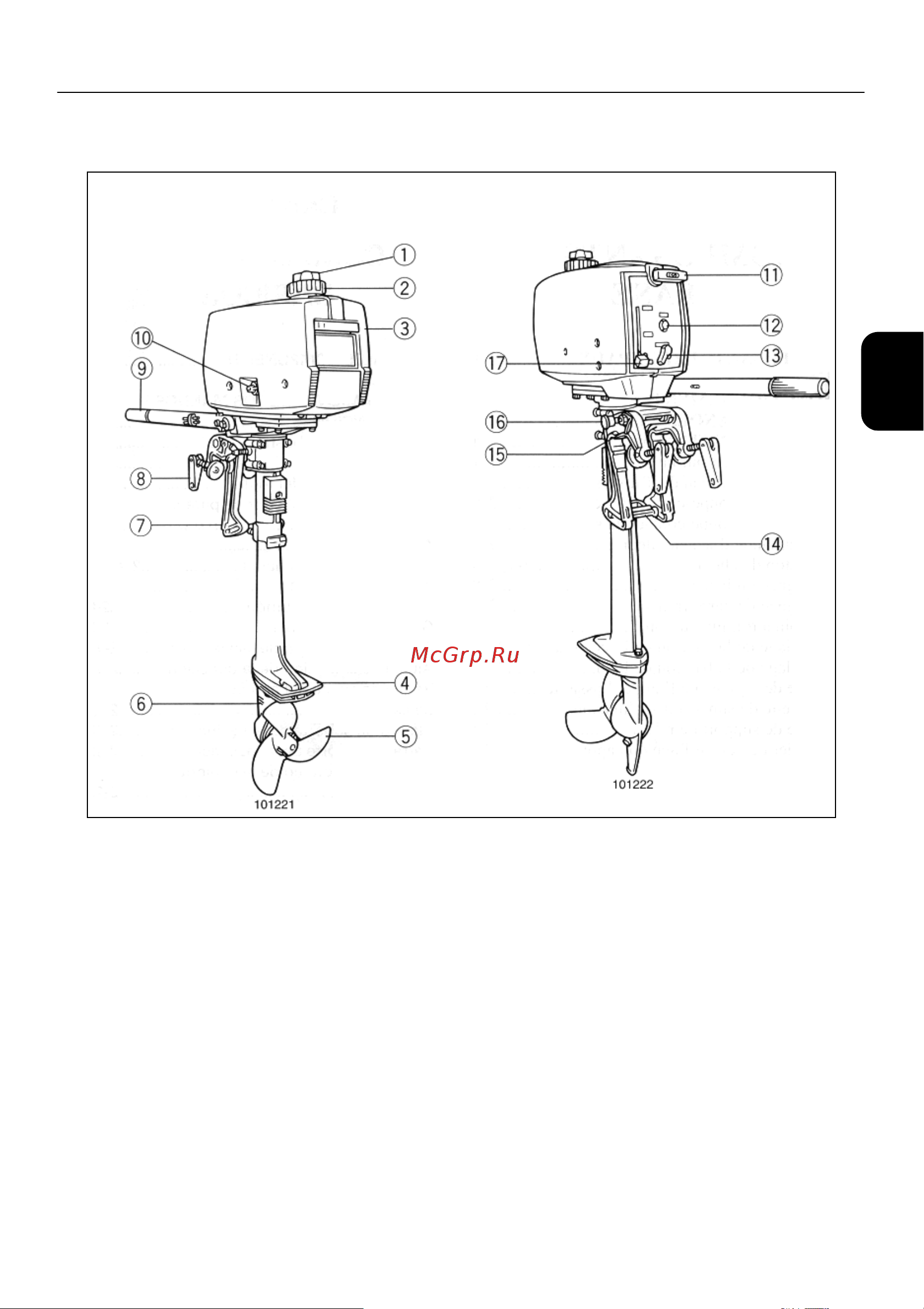

ГЛАВНЫЕ СОСТАВНЫЕ ЧАСТИ МОТОРА
2C
(1) Болт вентиляционного отверстия
(2) Крышка топливного бака
(3) Верхний кожух двигателя
(4) Антикавитационная пластина
(5) Гребной винт
(6) Входное отверстие для
охлаждающей воды
(7) Зажимной кронштейн
(8) Ручка транцевых тисков
(9) Румпель
(10) Переключатель подачи топлива
(11) Рукоятка запуска стартера
(12) Кнопка остановки двигателя
(13) Ручка воздушной заслонки
карбюратора
(14) Регулировочный прут угла
дифферента
(15) Захват для прикрепления каната
(16) Подпорная ручка для
откидывания мотора
(17) Регулятор дросселя
*
Части мотора могут отличаться от
изображённых на рисунке или не
являться частью стандартного
оборудования для всех моделей.
