Yamaha 8C Руководство по эксплуатации онлайн [15/155] 634035
![Yamaha 8C Руководство по эксплуатации онлайн [15/155] 634035](/views2/1845230/page15/bgf.png)

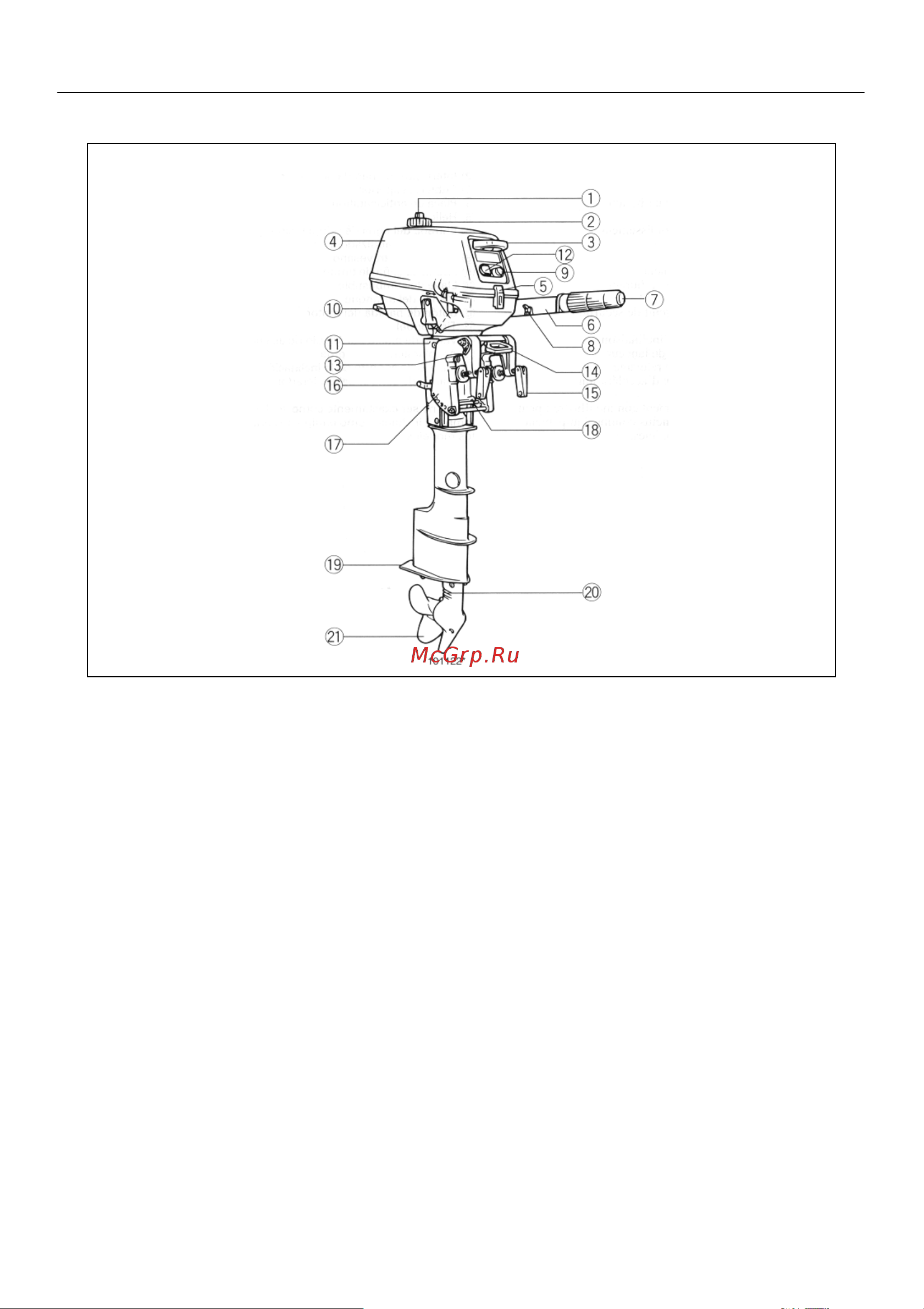

2-2
EMU01206
3A
(1) Болт вентиляционного отверстия
(2) Крышка топливного бака
(3) Рукоятка запуска стартера
(4) Верхний кожух двигателя
(5) Стопорная защёлка верхнего
кожуха двигателя
(6) Румпель
(7) Рукоятка управления
дроссельной заслонкой
(8) Ручка регулировки дроссельного
трения
(9) Кнопка остановки двигателя
(10) Рычаг переключения передач
(11) Переключатель подачи топлива
(12) Ручка воздушной заслонки
карбюратора
(13) Захват для прикрепления каната
(14) Ручка для переноски
(15) Ручка транцевых тисков
(16) Подпорный стержень для
откидывания мотора
(17) Зажимной кронштейн
(18) Регулировочный прут угла
дифферента
(19) Антикавитационная пластина
(20) Входное отверстие для
охлаждающей воды
(21) Гребной винт
*
Части мотора могут отличаться от
изображённых на рисунке или не
являться частью стандартного
оборудования для всех моделей.
