2-3
EMU01206

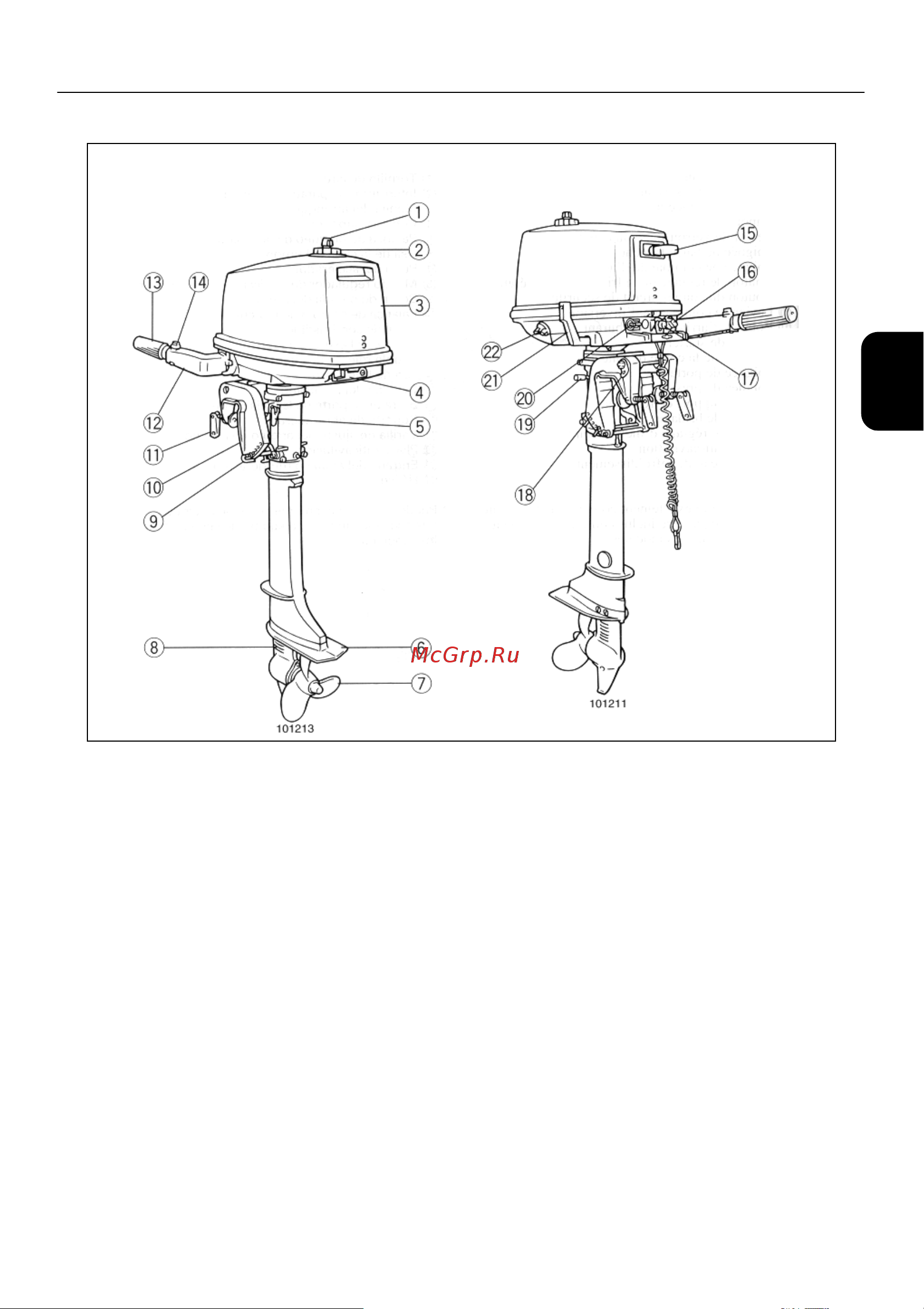

4A/5C
(1) Болт вентиляционного отверстия
(2) Крышка топливного бака
(3) Верхний кожух двигателя
(4) Стопорная защёлка верхнего
кожуха двигателя
(5) Регулировочный рычаг рулевого
трения
(6) Антикавитационная пластина
(7) Гребной винт
(8) Входное отверстие для
охлаждающей воды
(9) Регулировочный прут угла
дифферента
(10) Зажимной кронштейн
(11) Ручка транцевых тисков
(12) Румпель
(13) Рукоятка управления
дроссельной заслонкой
(14) Ручка регулировки дроссельного
трения
(15) Рукоятка запуска стартера
(16) Ручка воздушной заслонки
карбюратора
(17) Кнопка остановки двигателя /
Аварийный выключатель
зажигания с тросовым талрепом
(18) Захват для прикрепления каната
(19) Подпорный стержень для
откидывания
(20) Соединитель топливного шланга
(21) Рычаг переключения передач
(22) Переключатель подачи топлива
*
Части мотора могут отличаться от
изображённых на рисунке или не
являться частью стандартного
оборудования для всех моделей
.
