2-10
EMU01206
55B

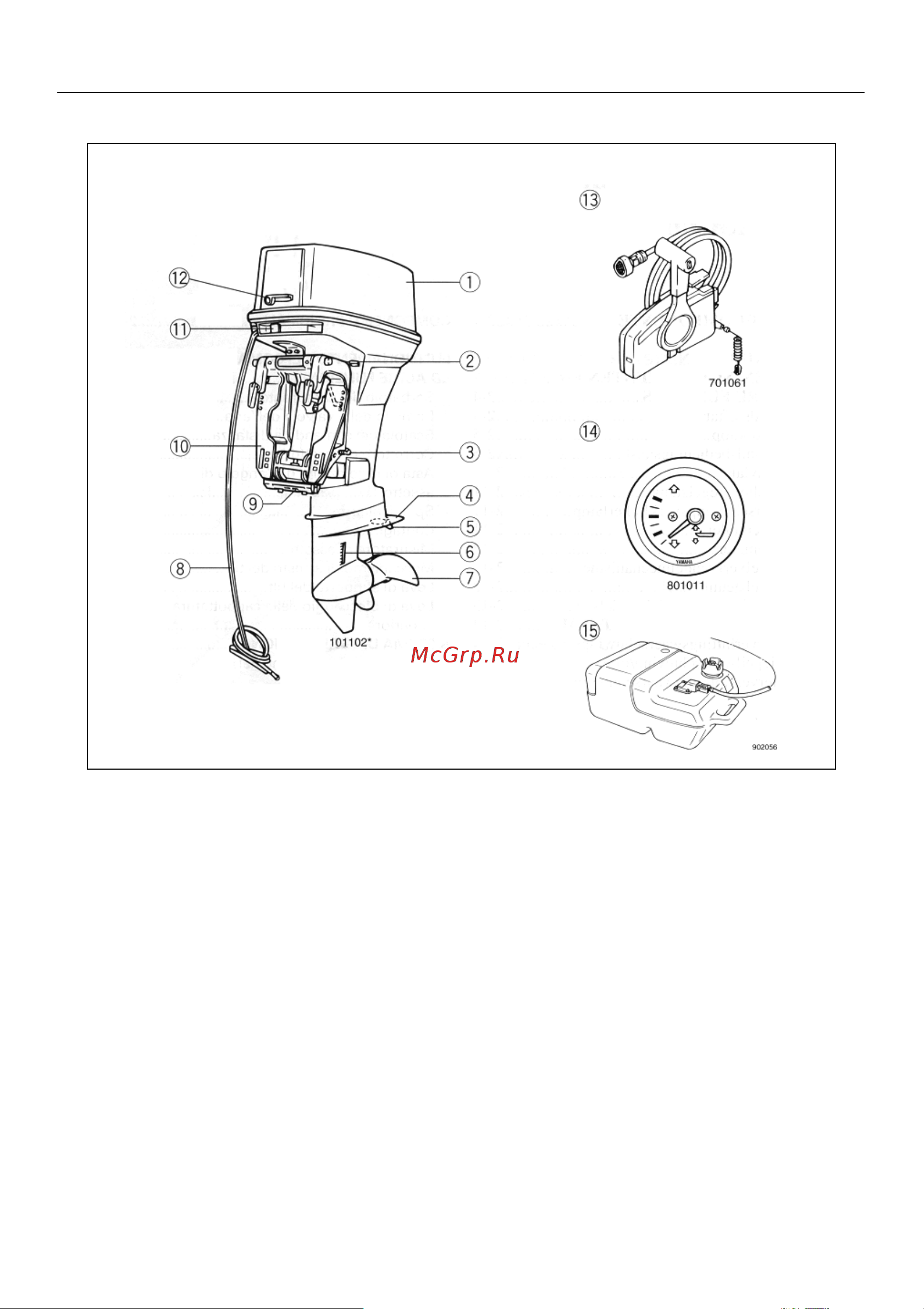

(1) Верхний кожух двигателя
(2) Подпорный рычаг для
откидывания мотора
(3) Регулировочный прут угла
дифферента
(4) Антикавитационная пластина
(5) Регулятор дифферента (анод)
(6) Входное отверстие для
охлаждающей воды
(7) Гребной винт
(8) Кабель батареи
(9) Анод
(10) Зажимной кронштейн
(11) Ручка воздушной заслонки
карбюратора
(12) Стопорная защёлка верхнего
кожуха двигателя
(13) Пульт дистанционного управления
(14) Дифферентометр *
(15) Топливный бак *
* Части мотора могут отличаться от
изображённых на рисунке или не
являться частью стандартного
оборудования для всех моделей.
