Hidea HD 9.8 FHS [6/19] Ручка переключения передач

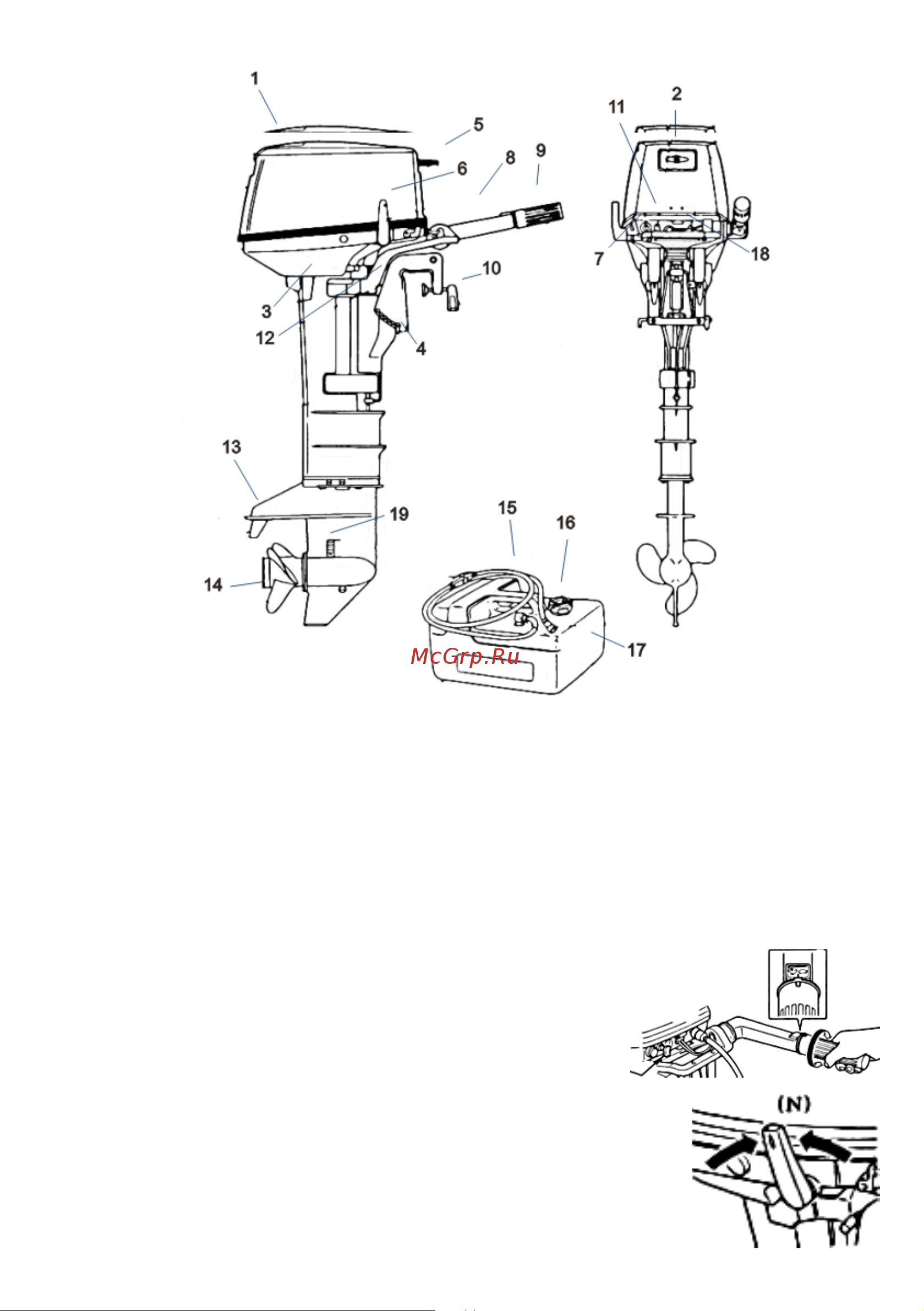

![Hidea HD9.8FHS [6/19] Ручка переключения передач](/views2/1239596/page6/bg6.png)
5
Воздушный клапан-накрышкебака-открываетсяпередзапускомдвигателя,противчасовой
стрелки.Обязательнозакрываетсянавремядлительногопростоядвигателя,послеиспользования
двигателя.
Индикатор уровня топлива-показываетпримерныйостатокбензинавбаке
! Не заполняйте топливный бак полностью - бензин при нагреве расширяется!
Румпель
Изменяетнаправлениедвижениялодки.
Ручкарумпеля-узелуправленияоборотамидвигателя(газ).
Ручка переключения передач
Управляетнаправлениемвращениявинталодки.
Имееттриположения:
N-нейтраль
F-переднийход.
R-заднийход.
Вположении«N»(нейтраль)гребнойвинтневращается.
