8

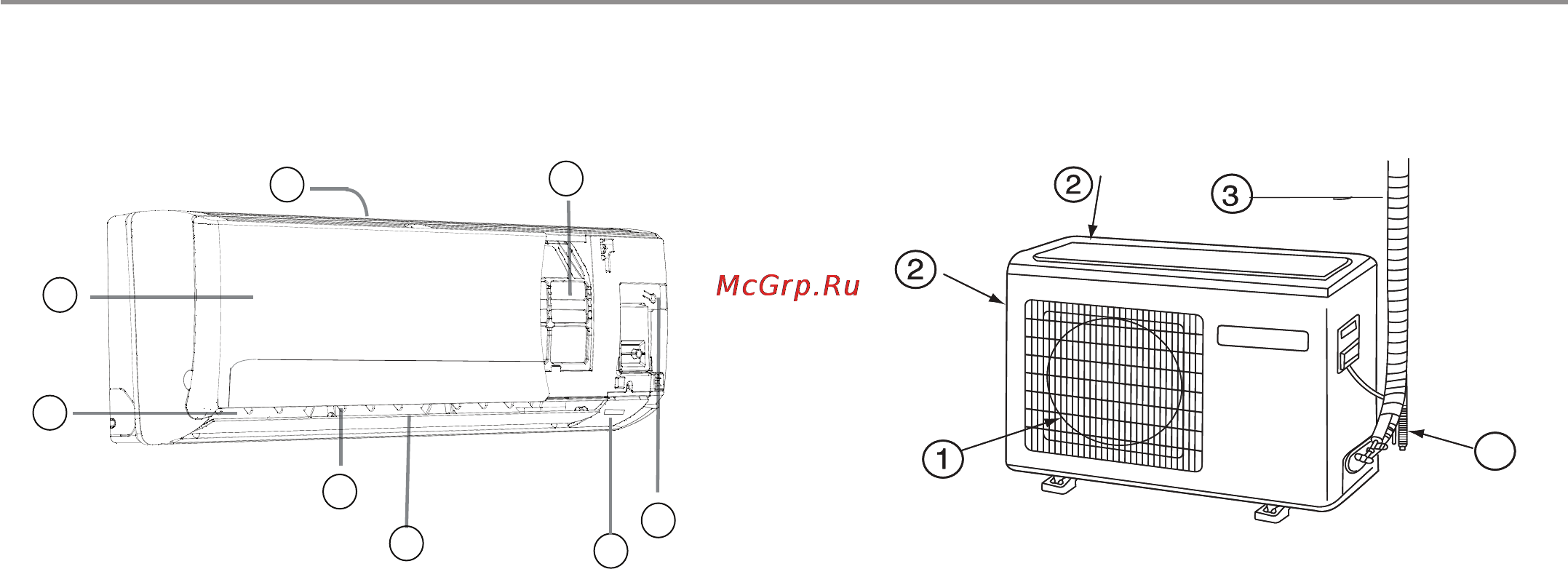

Внутренний блок
1. Входные воздушные отверстия
2. Передняя панель
3. Выходные воздушные отверстия
4. Жалюзи горизонтальной регулировки потока воздуха
5. Жалюзи вертикальной регулировки потока воздуха
6. Информационный дисплей
7. Кнопка аварийного отключения
8. Воздушный фильтр (под передней панелью)
Внешний блок
1. Выходное воздушное отверстие
2. Входные воздушные отверстия
3. Соединительные трубопроводы холодильного контура
и межблочный кабель
4. Дренажный шланг
4
Основные части кондиционера
Âíåøíèé âèä è ñõåìà ýëåêòðè÷åñêîé öåïè êîíäèöèîíåðà ìîãóò áûòü èçìåíåíû áåç ïðåäóïðåæäåíèÿ, áåç óõóäøå-
íèÿ ïîòðåáèòåëüñêèõ ñâîéñòâ èçäåëèÿ.
1
2
3
4
5
6
7
8
