TurboSky SN LONG [2/2] Комплект поставки

Комплект поставки:

Порядок сборки

1. На крепежное основание (6) надеть прокладку (2) плоской

стороной к установочной поверхности.

2. В установочное отверстие на кузове автомобиля или

на кронштейне вставить крепежное снование (6).

3. На крепежное снование (6) надеть треугольную шайбу (5)

(зубцами к установочной поверхности) и стопорную шайбу (4),

затем закрепить их гайкой (3).

4. Прикрутить разъём кабеля (1) к крепежному основанию (6).

5. Соединить катушку (14) с крепежным основанием (6).

В отверстие вставить болт (7).

6. На обратную сторону болта (7) надеть шайбу (8), гровер (9),

затем выбрав необходимый угол наклона антенны, затянуть

болт (7) гайкой типа «Барашек» (10).

8. Вставить в катушку (14) полотно антенны, затянув фиксатор

штыря (13) при помощи шестигранного ключа (11).

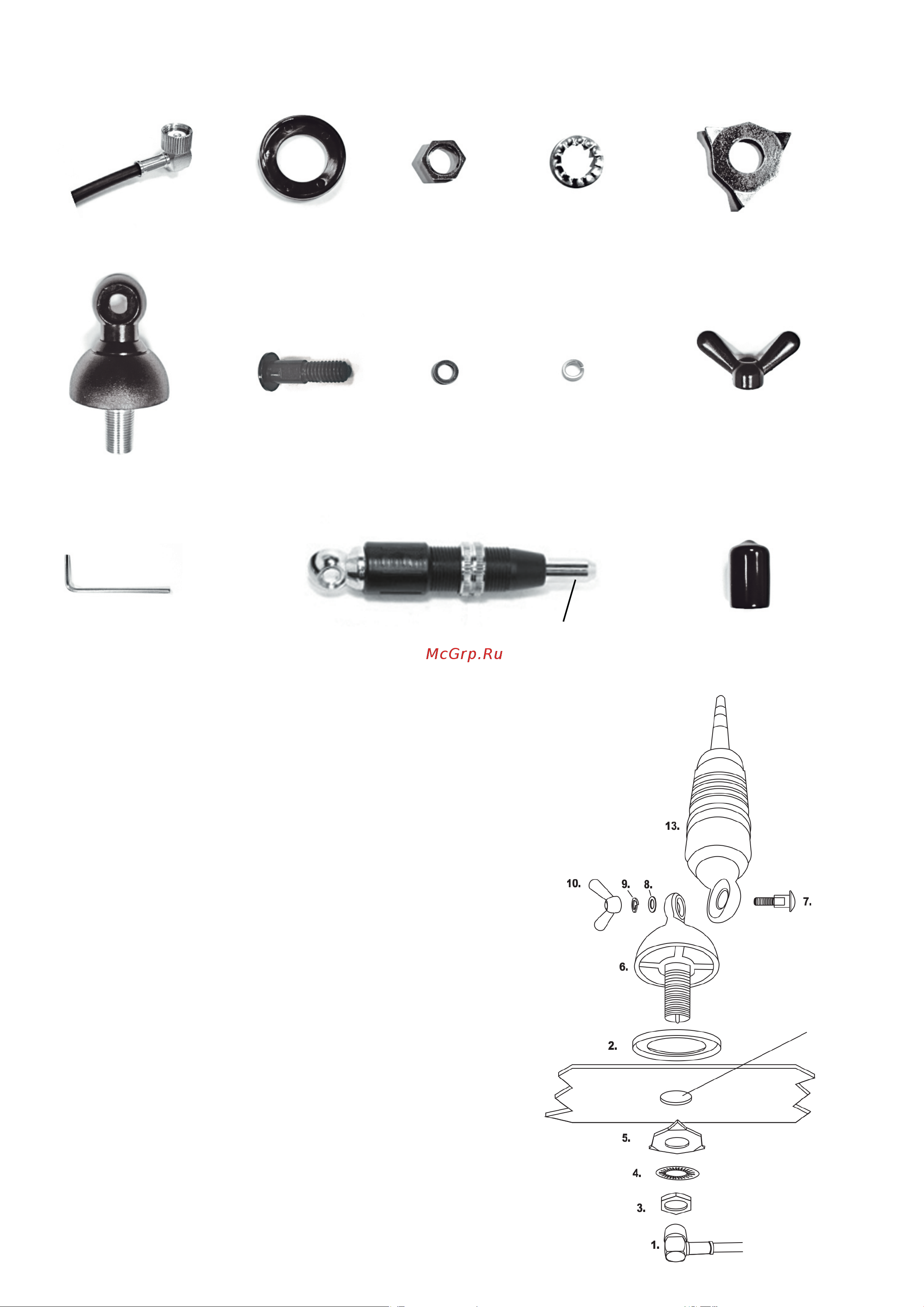

13. Катушка 12. Фиксатор

штыря

11. Шестигранный ключ

10. Гайка

«Барашек»

9. Гровер8. Шайба7. Болт

6. Крепежное основание

5. Треугольная

шайба

4. Стопорная

шайба

3. Гайка2. Прокладка1. Разъём кабеля

Установочное

отверстие

12-16 мм

14. Колпачок
