ОПИСАНИЕ И НАЗНАЧЕНИЕ
Сенсорный терморегулятор RX-419B предназначен для
автоматического поддержания заданной температуры в
диапазоне +15…+45 °С в жилых, служебных и производственных
помещениях в составе систем отопления, в том числе с
кабельными системами обогрева (теплыми полами).
Терморегулятор RX-419B монтируется в стандартный
подрозетник диаметром 60 мм в помещениях с температурой
0…+50 °С и влажностью не более 80%.
Терморегулятор оснащен дополнительной функцией –
коррекция датчика температуры. Данная функция позволяет
корректировать работу устройства при неверном монтаже.
Настройки терморегулятора находятся в энергонезависимой
памяти, т.е. при отключении электроэнергии они сохраняются в
памяти устройства. Декоративная рамка термостата может быть
заменена рамками серии Legrand Valena.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТЕРМОРЕГУЛЯТОР
ДАТЧИК ТЕМПЕРАТУРЫ
Датчик температуры - внешний в пластмассовой оболочке.
Длина провода датчика температуры 2,5 м. Возможно
увеличение длины соединительного провода до 30 м.
Сопротивление датчика температуры 10кОм+/-1кОм
(при 20°С).
КОМПЛЕКТ ПОСТАВКИ
1. Терморегулятор RX-419B с декоративной рамкой.
2. Внешний датчик температуры.
3. Руководство по эксплуатации с гарантийным талоном.
4. Картонная упаковочная коробка.
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
Перед включением терморегулятора убедитесь в
исправности электропроводки и систем обогрева. При работе
терморегулятора суммарная мощность нагревательных
секций или нагревательных приборов не должна превышать
3500 Вт. Работы по подключению терморегулятора должны
проводиться квалифицированным персоналом при
отключенном напряжении сети! Рекомендуется установка
в цепь электропитания устройства защитного отключения
(УЗО).
Не пытайтесь разбирать, диагностировать и ремонтировать
терморегулятор самостоятельно. Ремонт прибора должны
осуществлять квалифицированные специалисты!

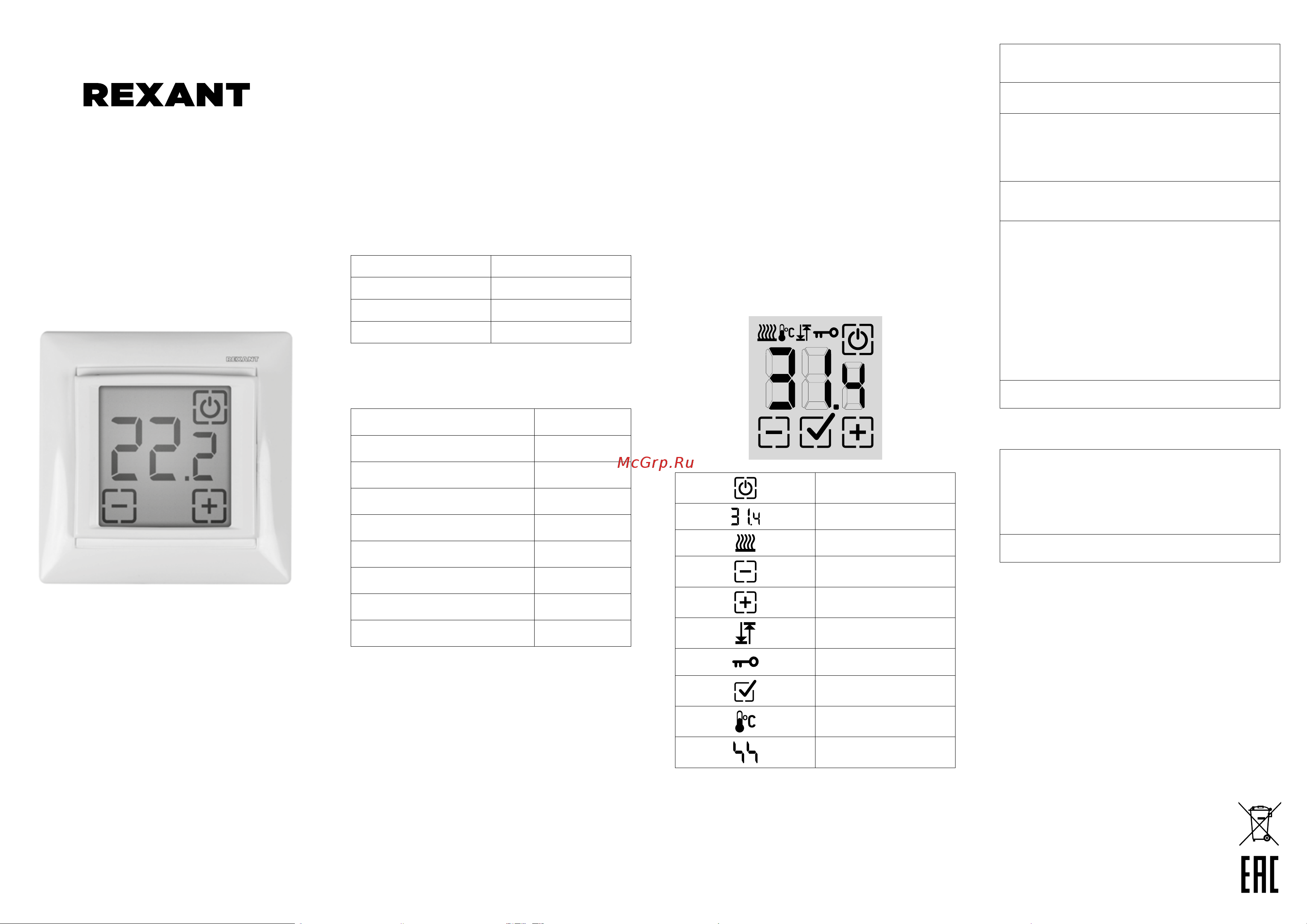

УСТРОЙСТВО ТЕРМОРЕГУЛЯТОРА
Терморегулятор состоит из корпуса, на лицевой панели
которого установлен сенсорный жидкокристаллический
дисплей (ЖК-дисплей).
ЖК-дисплей служит для отображения текущего состояния
системы во время работы терморегулятора и для задания и
отображения параметров работы системы.
Условные обозначения:
В корпусе терморегулятора имеются отверстия для
крепления его к подрозетнику и клеммная колодка для
подключения нагревательных секций (приборов), сети
питания и внешнего датчика температуры.
В корпусе терморегулятора установлен электронный
регулятор, обеспечивающий установку заданной
температуры, автоматическое включение и отключение
нагрузки.
УСТАНОВКА ТЕРМОРЕГУЛЯТОРА
РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ
51-0584 | 51-0585 | 51-0818
ТЕРМОРЕГУЛЯТОР
СЕНСОРНЫЙ
RX-419B
Артикул Цвет
51-0584 белый
51-0585 бежевый
51-0818 черный
- кнопка включения/
выключения терморегулятора
- значение температуры
- нагрев включен
- установка меньшего значения
температуры
- установка большего значения
температуры
- режим корректировки
температуры
- блокировка управления
ЖК- дисплеем
- подтверждение выбранной
температуры
- режим корректировки датчика
температуры
- сообщение о неисправности
датчика температуры
Диапазон регулируемых температур: +15…+45 °С
Установка температуры по
диапазону с шагом:
0,5 °С
Температурный гистерезис: 1 °С
Напряжение питающей сети: 220-230 В
Номинальная частота питающей
сети:
50 Гц
Коммутируемая нагрузка (мощность)
не более:
3500 Вт
Потребляемая мощность не более: 1 Вт
Габаритные размеры (ДхШхВ): 82х82х41 мм
Степень защиты: IP20
ГАРАНТИЙНЫЙ ТАЛОН
Внимание! Для получения гарантии фирмы, следующие
графы должны быть тщательно заполнены.
Дату изготовления см. на упаковке и/или изделии.
Гарантийный срок службы терморегулятора 24 месяца со дня
продажи его предприятием торговли.
Срок службы не ограничен.
Гарантия не распространяется на изделия:
- вышедшие из строя по вине потребителя;
- с механическими повреждениями;
- с внесенными изменениями в конструкцию термостата;
- с истекшим сроком гарантии.
Гарантийное обслуживание проводится при предъявлении
настоящего руководства в специализированном
сервис-центре.
Артикул производителя
Дата продажи
Продавец (наименование организации)
Подпись представителя продавца
Печать продавца
Подпись покупателя
Исполнитель электромонтажных работ
Дата монтажа
Изготовитель: ООО «СДС», 123060, Россия,
г. Москва, ул. Маршала Соколовского, д. 3,
эт. 5, пом.1, ком. 3
Адрес места осуществления деятельности по
изготовлению продукции: 141503, Россия,
Московская область, г. Солнечногорск,
ул. Красная, д. 136.
