9. Обслуживание и чистка кондиционера
Внимание!
Перед любыми работами кондиционер необходимо выключить и обесточить. Мойка
включенного кондиционера может привести к поражению электрическим током!
Внимание!
Если ваш кондиционер оборудован плазменным фильтром, запрещается прикасаться
к корпусу плазменного фильтра по крайней мере 10 минут после отключения питания
от кондиционера!
Летучие жидкости (например, растворитель или бензин) могут повредить кондиционер. Про-
тирайте кондиционер мягкой сухой тканью или тканью, слегка смоченной водой или моющим
средством.
Настенные блоки
Очистка фильтра
Засоренный воздушный фильтр может снизить эффективность охлаждения вашего блока,
также возможно изменение скорости потока воздуха и значительное увеличение шума от
блока. Поэтому очищайте воздушный фильтр так часто, как это необходимо. Как только Вы
услышали увеличение шума воздушного потока, немедленно очистите воздушный фильтр.
Или очищайте фильтр каждые две недели и по мере необходимости. Помните, что забитый,
загрязненный фильтр снижает производительность кондиционера.

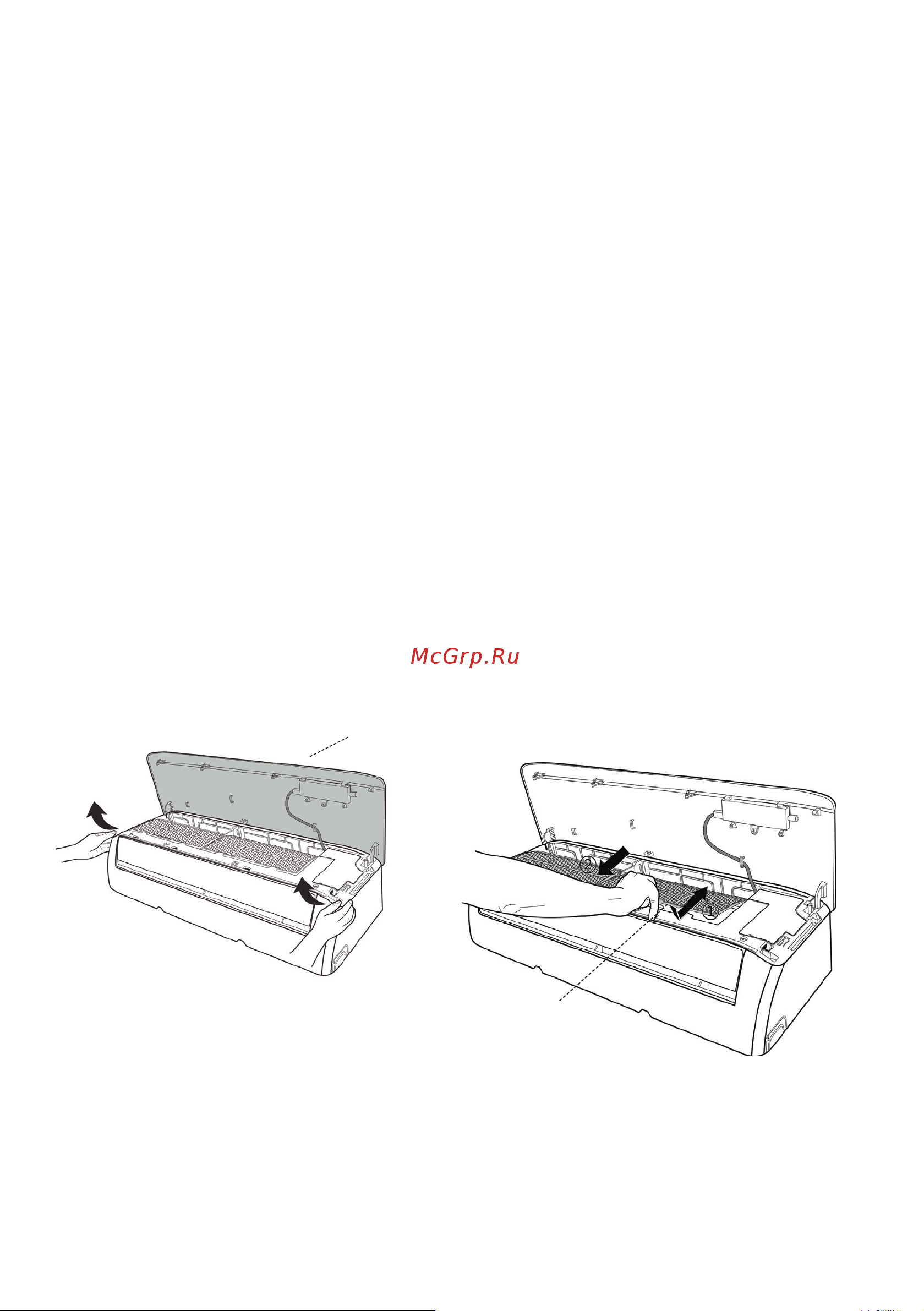

Воздушный фильтр находится за лицевой панелью.
Лицевая панель
Фильтр
Если ваш кондиционер оборудован дополнительными фильтрами для воздуха (маленькими
фильтрами, которые вставлены в большие фильтры), то снимите эти маленькие фильтры
перед уборкой. Маленькие фильтры очищаются только пылесосом!
