83

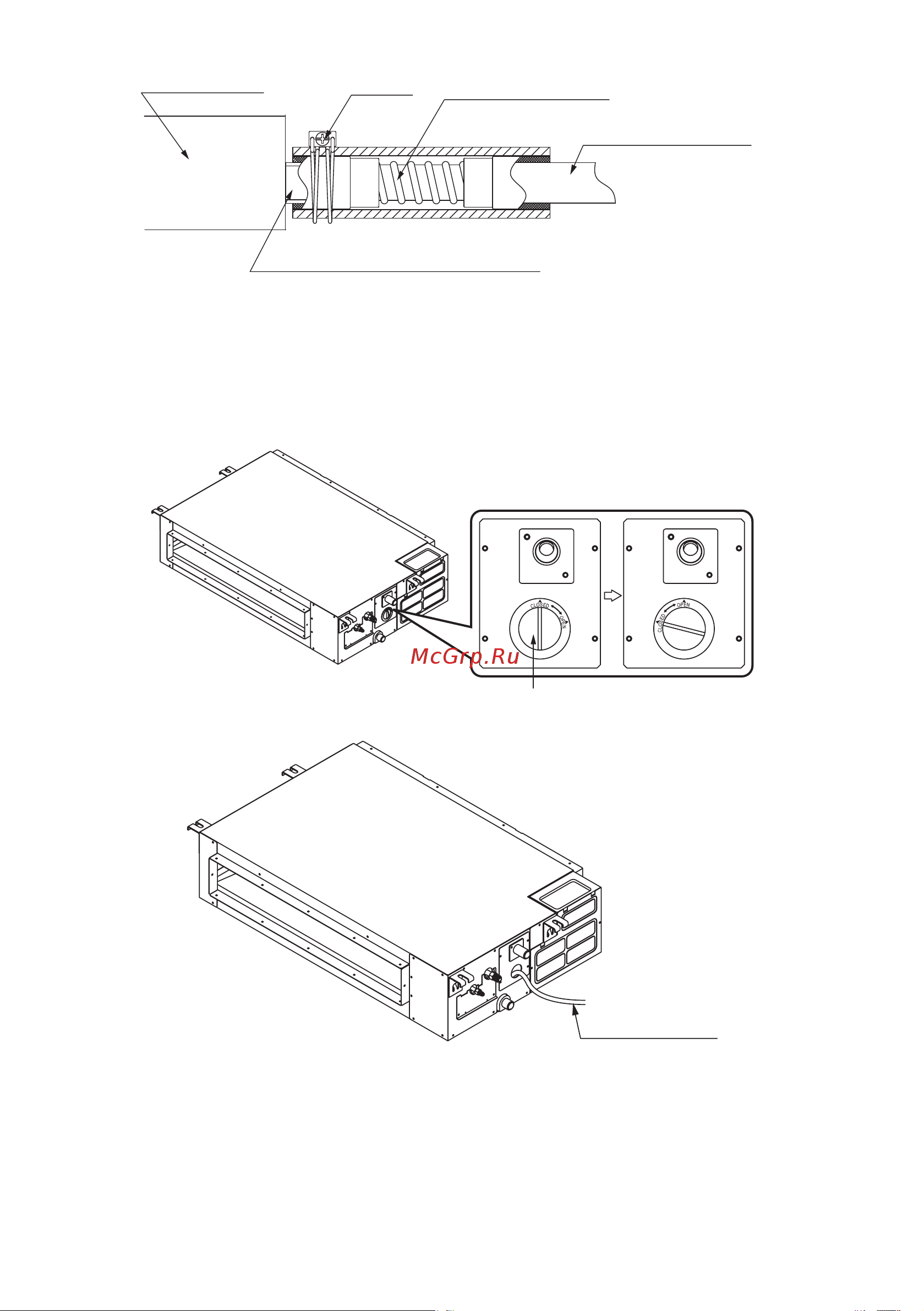

Внутренний блок
Труба для слива конденсата
Хомут
Дренажная трубка
ПВХ труба ∅25 мм
• Конец дренажной трубы должен быть выше земли или нижней точки дренажа как минимум
на 50 мм, он не должен находиться в воде.
• Если дренаж выводится непосредственно в фановую трубу, ввод осуществляется через
разрыв струи с гидрозатвором, препятствующим проникновению неприятных запахов в по-
мещение через дренажную трубу.
• При помощи гибкого шланга небольшого диаметра залейте не менее 2 литров воды через
отверстие. Отверстие закрыто защитной крышкой.
Отверстие для проверки отвода конденсата
Гибкий шланг
• Если во внутреннем блоке установлена помпа для отвода конденсата, включите питание
кондиционера, включите режим охлаждения и убедитесь, что дренажный насос работает,
и что вода уходит полностью и беспрепятственно. Проверьте наличие протечек воды, при
необходимости устраните протечки. Выключите кондиционер, отключите питание и устано-
вите крышку на место.
• В случае использования гравитационного дренажа, выход помпы должен быть закрыт проб-
кой.
