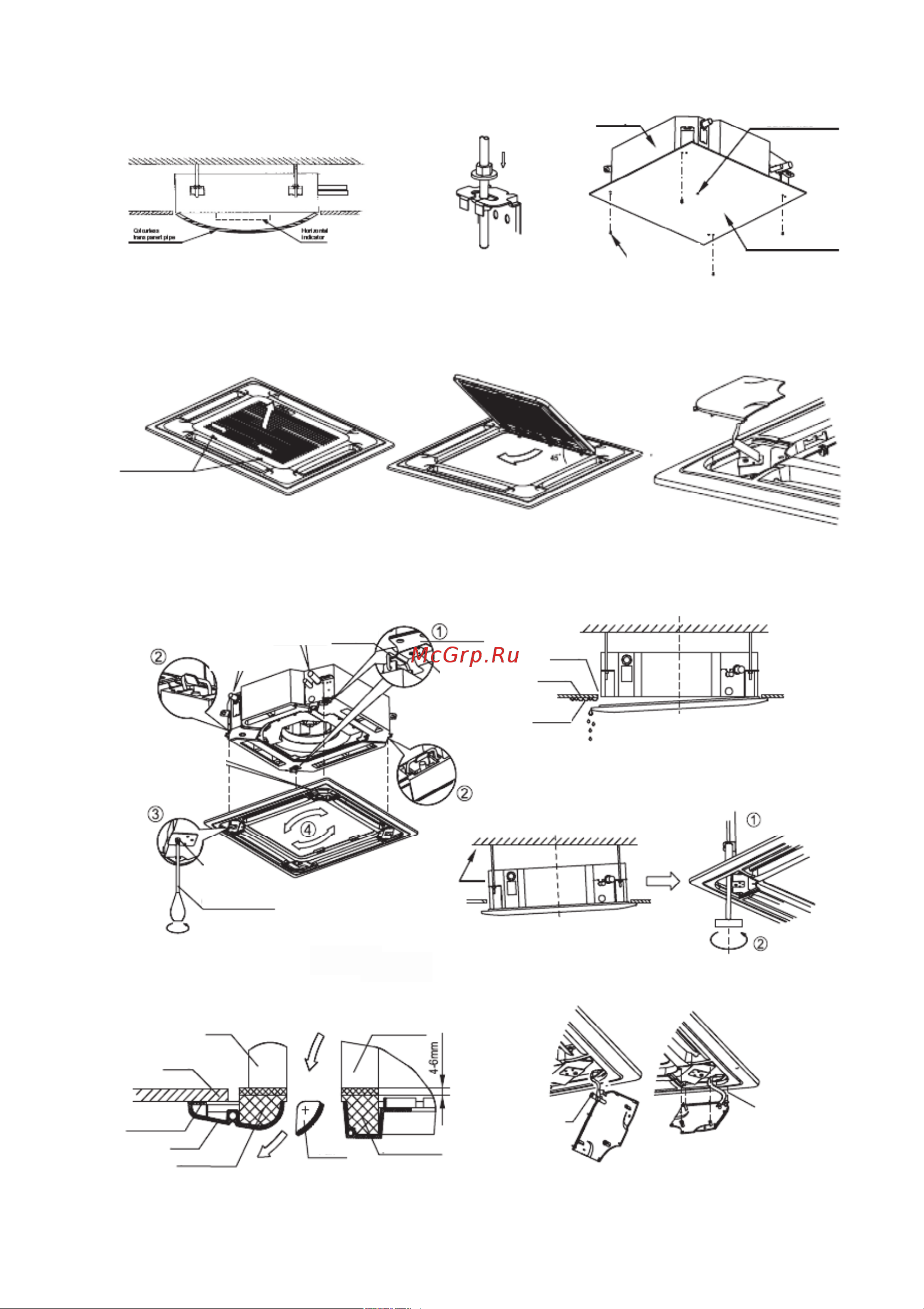

8 energolux
Рис. 7Рис. 6
Корпус
Центр
Установочная панель
Болт M6х12
Вид №6 Вид №7 Вид №8
Вид №9 Вид №10 Вид №11
Защелка
Рис. 12
Подключение
СЦК
Подключение
дренажного
трубопровода
Крючки
Поддон
Мотор привода
воздушых
заслонок
Болт
Крестовая отвертка
Крестовая отвертка
Поддон
Вид 12
Вид 13
Вид 14
Вид 15
Вид 16
Вид 15
Утечка
Потолок
Капли
Ослабьте
верхнюю гайку
Отрегулируйте
нижнюю гайку
Уклон не
допускается
При установке крышки
двигайте зажимы
Крепежный винт
Короб
Корпус
Потолок
Панель
Прокладка
Вентилятор
Выход воздуха
Теплоизоляция панели
Внешняя теплоизоляция
Теплоизоляция панели
трубопровода
