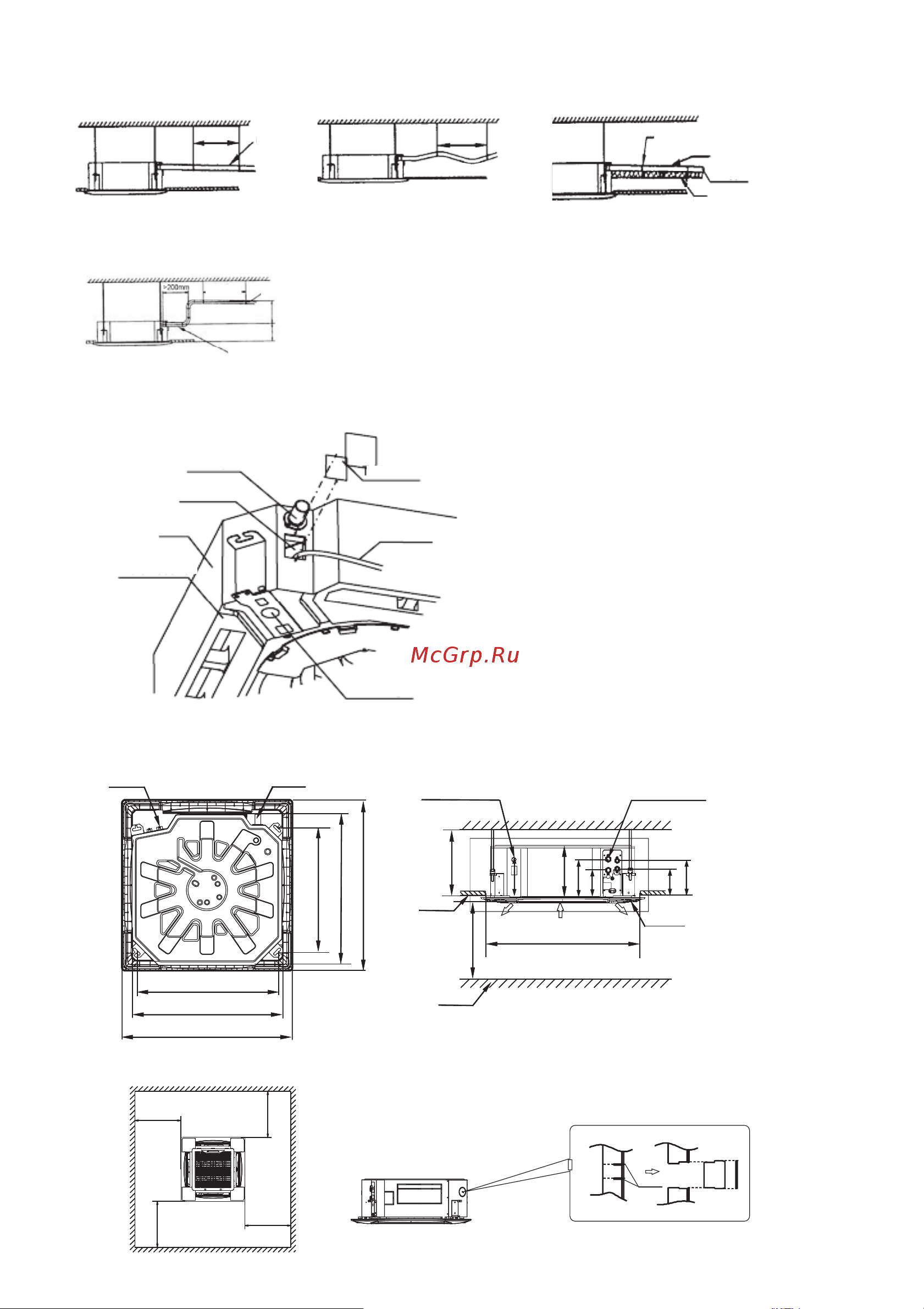

фанкойлы кассетного типа компактные и стандартные 2-х и 4-х трубные 9
Рис. b
Рис. а
1 - 1,5м.
Уклон 1/50
Вид а
>1,5м.
Уклон 1/50
Закрепите здесь
Дренажный трубопровод
Соединительная труба
Вид с
Уклон 1/50
1 - 1,5м.
Соединительный
фитинг дренажного
трубопровода
Менее 750мм.
Вид d
Вид b
Крышка
Трубка для залива воды
Патрубок для
подключения
дренажного
трубопровода
Сервисное
отверстие
Корпус
Дренажный поддон
Заглушка
Монтаж кассетного стандартного 4-х трубного фанкойла
m m00 01>
m m00 01>
m m 0 0 0 1
>
m m 0
0 0 1 >
Slit
880mm (ceiling hole)880mm (ceiling hole)880mm (ceiling hole)
300
190
4000~2500(mm)4000~2500(mm)4000~2500(mm)
>330
220
150
160
210
300
190
4000~2500(mm)
>330
220
150
160
210
сторона труб
сторона дренажа
размер по кронштейнам - 780
корпус - 840
панель - 950
размер по кронштейнам - 780
корпус - 840
панель - 950
подключение дренажа
подключение труб
потолок
пол
проем - 880
размеры в мм
панель
