Energolux SF2D400G30 [6/16] Выбор места монтажа
![Energolux SF3D1400G70 [6/16] Выбор места монтажа](/views2/1845884/page6/bg6.png)
6 energolux
Выбор места монтажа
Требования по выбору площадки
для монтажа
• Необходимо достаточное пространство для
монтажа и проведения тех-обслуживания.
• Потолок должен быть горизонтальным, и
должен выдерживать вес агрегата.
• Входные и выходные патрубки воздуха
не должны быть заблокированы, влияние
наружного воздуха должно быть минималь-
ным.
• Воздушный поток должен проходить через
все помещение.
• Соединительный и дренажный трубопрово-
ды должны легко сниматься.
• Агрегат не должен подвергаться прямому
воздействию нагревателя.
Внимание!
Не рекомендуется установка агрегата в ниже-
перечисленных местах по причине возможного
возникновения неисправностей (в случае
невозможности избежать этого обратитесь за
рекомендациями к Вашему дилеру).
a. Места с содержанием бензина.
b. Места с высоким содержание соли в воздухе
(морское побережье).
c. Места, содержащие каустический газ (напри-
мер, сульфид) в воздухе (рядом с горячими
источниками).
d. Места, характеризующиеся значительными
скачками напряжения (фабрики/заводы).
Крепление фанкойла
Рекомендации по монтажу агрегатов:
• Рекомендуется использовать при установке
резьбовые шпильки Ø10.
• Действия при установке агрегата зависят от
конструкции потолка, при необходимости
обратитесь к инженеру-конструктору.
• После установки корпуса рекомендуется
осуществить потолочный монтаж трубопро-
водов и электроподсоединений. При выборе
места монтажа необходимо определить
направление прокладки трубопровода.

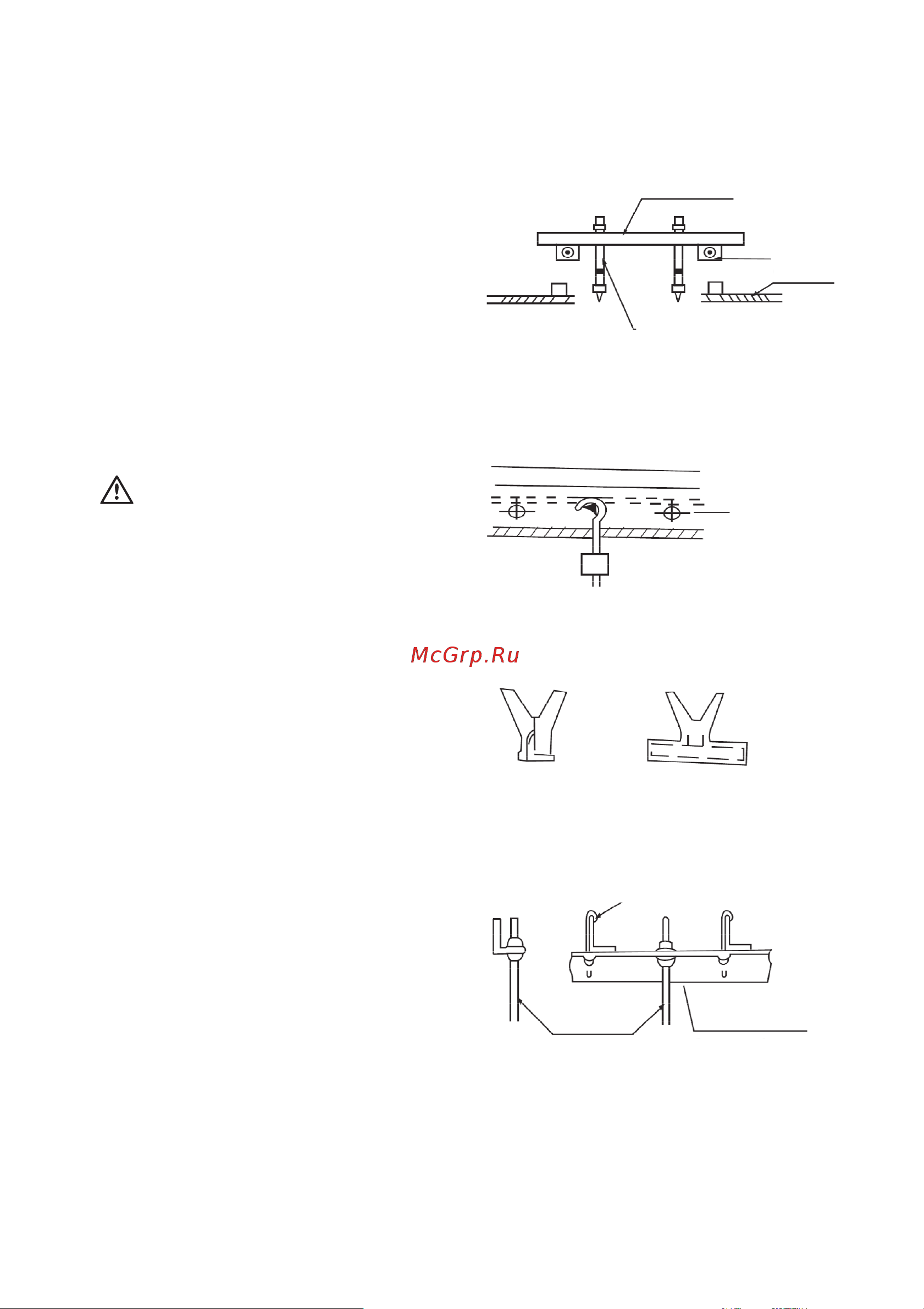

• На рисунках показана установка резьбовых
шпилек
Деревянная конструкция
Установите брус
над балкой перекрытия, затем
вставьте резьбовые шпильки.
Брус над балкой
Балка
Потолок
Резьб. шпилька
Облицованные бетонные блоки
Используйте утопленные болты, утопленные
устройства для тяги и подвесные крюки.
Стальная балка
Утопл. болт
Новые бетонные блоки
Используйте утопленные гайки или утопленные
болты.
Листовая
вставка
Скользящая
вставка
Конструкция из стальных балок перекрытия
Используйте стальные опорные уголки.
Подвесной нарезной болт
Резьбовые
шпильки
Опорный
стальной уголок
