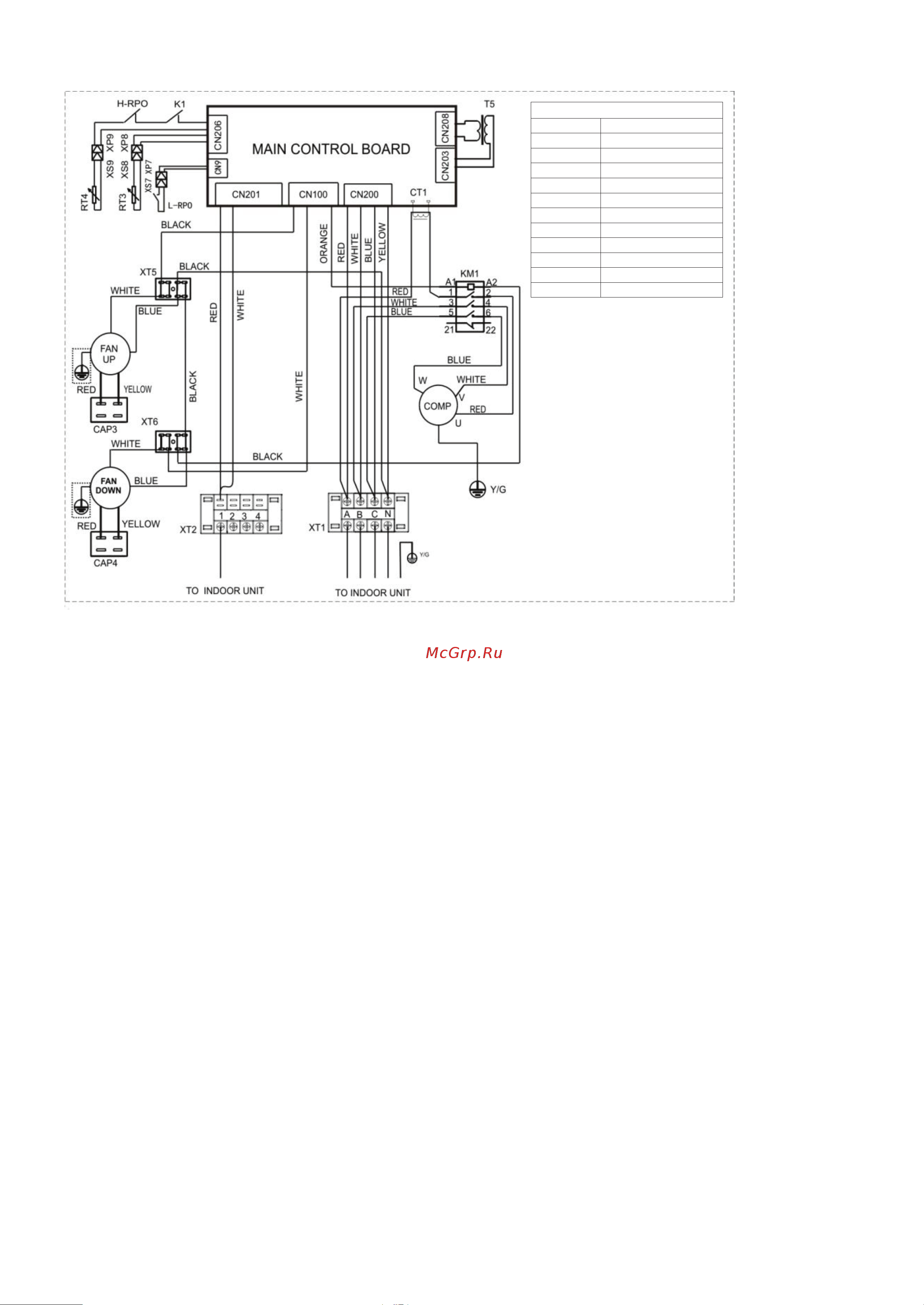

Компрессорно-конденсаторные блоки
SCCU48C1B SCCU60C1B
Расшифровка обозначений
COMP Компрессор
FAN UP FAN DOWN Наружный вентилятор
CAP3 CAP4 FAN CAP
KM1 Замыкатель переменного тока
XT5-6 Коннектор
H/L-PRO Реле высокого/низкого давления
RT3 Трубка датчика температуры
XS7-9 Коннекторы
XP7-9 Коннекторы
K1 Термореле
T5 Трансформатор питания
CT1 Ток детектора
.
