Содержание

• Епегдою 1
• Инструкция по эксплуатации 1
• Правила безопасной эксплуатации 2
• Предостережение осторожно 2
• Внимание 4
• Выбор места для установки 4
• Меры предосторожности 4
• Подготовка к монтажу 4
• Установка наружного блока 4
• Перемещение и установка 5
• Необходимые расстояния для монтажа и обслуживания 6
• Примечание 6
• Внимание обмажьте поверхности раструба и соединительные гайки густой смазкой и закрутите их рукой на 3 4 оборота перед тем как закручивать их до конца см рис выше при выполнении операций соединения и отсоединения труб необходимо использовать одновре менно два гаечных ключа 14
• Подготовка соединительной трубы 14
• Процедура соединения труб 14
• Установка труб 14
• Установка фреонопровода 14
• Внимание для предотвращения образования окалины пайку проводите только с применением азота 15
• Осторожно 15
• При слишком большом моменте возможно повреждение раструба при слишком маленьком соеди нение будет негерметичным 15
• Удаление воздуха вакуумным насосом 15
• Внимание перед проверкой все запорные вентили необходимо открыть каждый блок имеет два запорных вентиля разных размеров со стороны наружного блока 16
• Изоляция 16
• Проверка герметичности 16
• Электрические соединения 16
• Внимание на рисунке показана стандартная модель которая может отличаться от вашего наружного блока 17
• Внимание обращаем ваше внимание на то что у блоков различной производительности клемма нейтрали располагается в разных местах клеммной колодки см рисунки ниже 17
• Подключение ккб 17
• Примечание соблюдайте осторожность чтобы не поцарапать поверхность корпуса блока 17
• Схема электрических соединений 17
• I orblac 18
• Indoor unit 18
• Outdoor unit 18
• Red brown 18
• Sccu24c1b 18
• Sccu36c1b 18
• To indoor unit 18
• Ue red 18
• Г main control board 18
• Компрессорно конденсаторные блоки 18
• Sccu48c1b sccu60c1b 19
• Компрессорно конденсаторные блоки 19
• То indoor unit то indoor unit 19
• Hj о о 20
• Mote sw2 default settings as net off 20
• Outdoor unit 20
• Sw1 default settings as main unit ho 0 unit 20
• Wiring diagram 20
• Компрессорно конденсаторные блоки 20
• О с о сп о 20
• Outdoor wire diagram 21
• Компрессорно конденсаторные блоки 21
• Сл о о 21
• Внимание 8сс1л8с1в 8сси24с1в для нормального функционирования компрессорно конденсаторного блока контроллер посыла ющий сигнал на включение ккб должен иметь функцию 3 минутной задержки пуска отсутствие 3 минутной задержки пуска ккб может привести к преждевременному выходу компрессора из строя если используемый контроллер не имеет такой функции то необходимо установить допол нительное реле с задержкой пуска использование ккб без устройства задержки пуска компрессо ра является грубым нарушение правил технической эксплуатации 22
• Комлект фреоновой обвязки 22
• В ходе пусконаладочных работ одним из важнейших элементов является 23
• Внимание 23
• Внимание для нормального функционирования компрессорно конденсаторного блока контроллер посы лающий сигнал на включение ккб должен иметь функцию 3 минутной задержки пуска отсутствие 3 минутной задержки пуска ккб может привести к преждевременному выходу компрессора из строя если используемый контроллер не имеет такой функции то необходимо установить допол нительное реле с задержкой пуска использование ккб без устройства задержки пуска компрессо ра является грубым нарушение правил технической эксплуатации 23
• Неправильная на 23
• Подготовка к пусконаладочным работам 23
• Пра вильная настройка терморегулирующего вентиля трв 23
• Стройка трв может повлечь за собой выход оборудования из строя 23
• Аварийные ситуации 24
• Компрессорно конденсаторные блоки 25
• Сс1л50с1в 25
• Туре ьео1 ьео2 25
• Технические характеристики 26
• Ене с 27
• Епегдою 27

Похожие устройства

• Energolux SCCU60C1B Инструкция по эксплуатации
• Energolux SCCU75C1B Инструкция по эксплуатации
• Energolux SCCU96C1B Инструкция по эксплуатации
• Energolux SCCU120C1B Инструкция по эксплуатации
• Energolux SCCU150C1B Инструкция по эксплуатации
• Tosot Triangle T09H-STR/I-G/T09H-STR/O Инструкция по эксплуатации
• Tosot Triangle T12H-STR/I-G/T12H-STR/O Инструкция по эксплуатации
• Tosot Triangle T09H-STR/I-S/T09H-STR/O Инструкция по эксплуатации
• Tosot Triangle T12H-STR/I-S/T12H-STR/O Инструкция по эксплуатации
• Tosot G-Tech T09H-SGT/I/T09H-SGT/O Инструкция по эксплуатации
• Tosot G-Tech T12H-SGT/I/T12H-SGT/O Инструкция по эксплуатации
• Quest Scuba Tector PRO Инструкция по эксплуатации
• Quest Q60 Инструкция по эксплуатации
• Quest Q30+ Инструкция по эксплуатации
• Quest Q30 Инструкция по эксплуатации
• Quest XPointer Pro Инструкция по эксплуатации
• Quest Scuba Tector Инструкция по эксплуатации
• Tosot Lyra Inverter R32 T07H-SLyR2/I/T07H-SLyR2/O Инструкция по эксплуатации
• Tosot Lyra Inverter R32 T09H-SLyR2/I/T09H-SLyR2/O Инструкция по эксплуатации
• Tosot Lyra Inverter R32 T12H-SLyR2/I/T12H-SLyR2/O Инструкция по эксплуатации

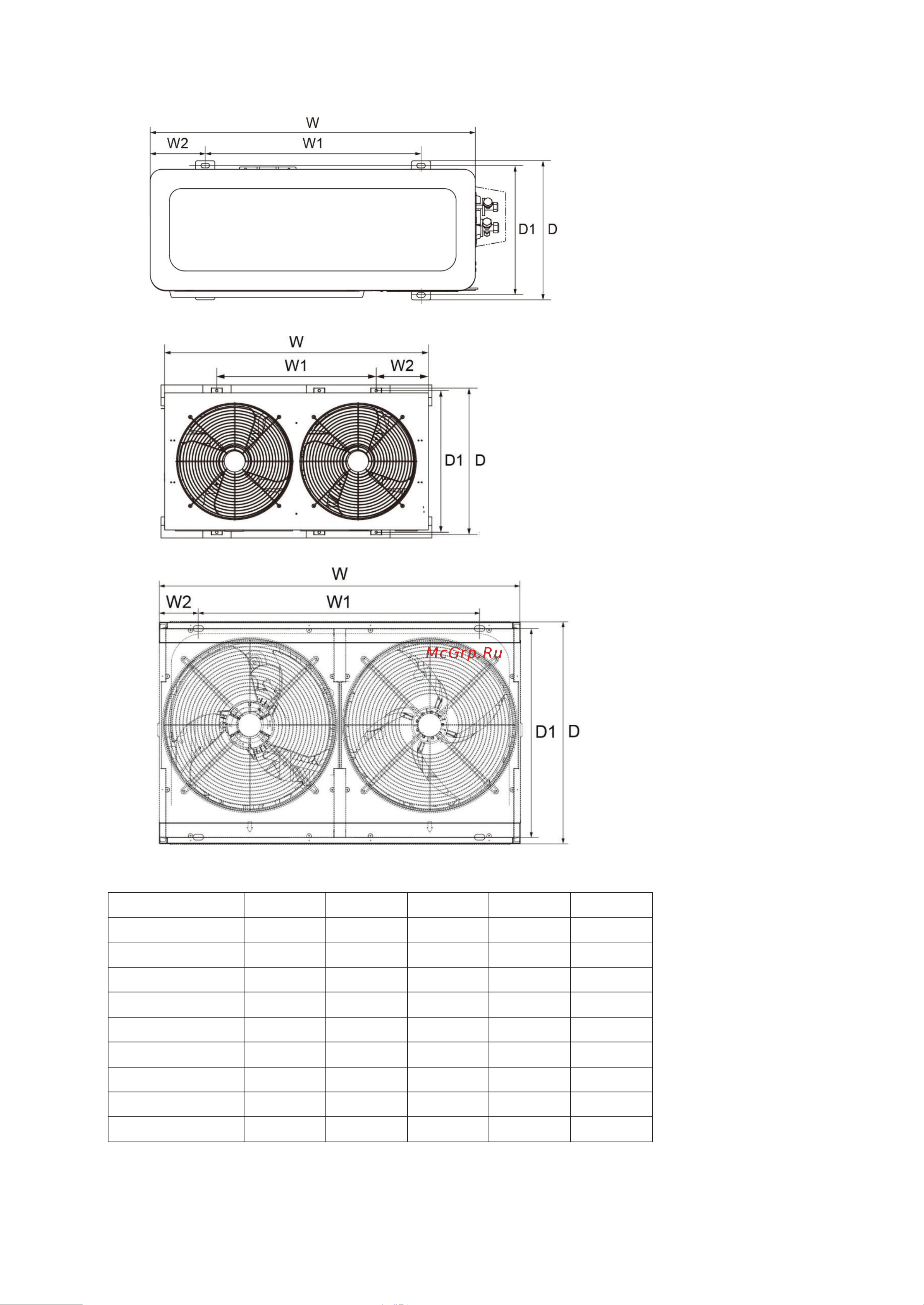

Компрессорно конденсаторные блоки 8ССи18С1В 8ССи24С1В 8ССи36С1В 8ССи48С1В 8ССибОС1В 8ССи75С1В 8ССи96С1В 8СС1Л20С1В УУ размеры в мм модель УУ УУ1 УУ2 0 01 5ССи18С1В 760 530 117 315 290 5ССи24С1В 843 560 142 4 360 335 5ССи36С1В 990 624 4 186 3 396 362 9 5ССи48С1В 900 590 129 400 378 5СС1 60С1 В 900 590 129 400 378 5ССи75С1В 1 260 762 249 3 700 676 5ССи96С1 В 1 260 762 249 3 700 676 8СС1Л 20С1В 1 260 762 249 700 676 5ССи150С1В 1 250 1 120 64 765 736
