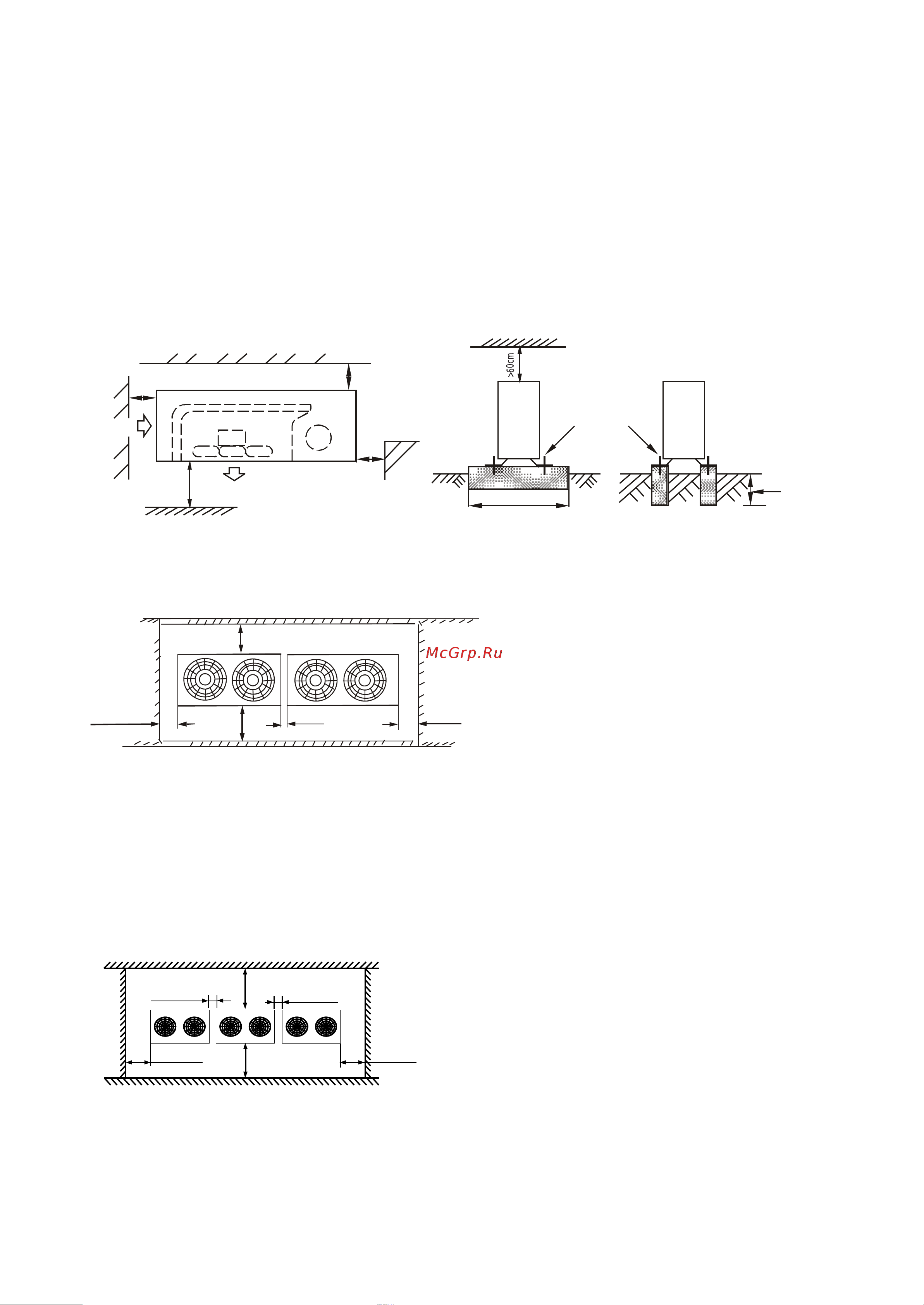

НЕОБХОДИМЫЕ РАССТОЯНИЯ ДЛЯ МОНТАЖА И ОБСЛУЖИВАНИЯ
Во избежание снижения эффективности из-за ограниченного
притока или циркуляции воздуха, по воз-
можности удалите расположенные вблизи блока препятствия.
Минимальные расстояния между наружным блоком и препятствиями, показанные на монтажных схемах,
могут отличаться от расстояний в условиях монтажа в герметичном помещении. Необходимо оставить
открытый доступ в трех направлениях (A,B,C).
При установке двух и более блоков рядом расстояние между ними не должно быть менее 100 мм.
Если фреонопровод проходит под блоками, то блоки должны быть установлены на фундамент высотой
не менее 500 мм.
>3 0 c m
>6 0 c m
>
3
0
c
m
>
2
0
0
c
m
Íåîáõîäèìàÿ øèðèíà
Ãëóáèíà ôóíäàìåíòà
Àíêåðíûé êðåïåæ
Ïðîñòðàíñòâî
äëÿ îáñëóæèâàíèÿ
Âõîä âîçäóõà
Âõîä âîçäóõà
Âûõîä âîçäóõà
≥1000 mm
≥1000 m m
≥500 mm
≥1000 mm
≥1000 mm
Примечание:
1. Расстояние до препятствия от верхней части блока должно быть более 2000мм.
>1000mm
>1000mm
100mm~500mm
>1000mm
>1000mm
100mm~500mm
Âèä ñâåðõó, óñòàíîâêà íåñêîëüêèõ áëîêîâ
Âèä ñâåðõó, óñòàíîâêà íåñêîëüêèõ áëîêîâ
Компрессорно-конденсаторные блоки
SCCU18C1B, SCCU24C1B, SCCU36C1B, SCCU48C1B, SCCU60C1B
При установке предусмотрите сервисное пространство перед лицевой панелью блока не
менее одного метра.
SCCU75C1B, SCCU96C1B, SCCU120C1B
SCCU150C1B
.
