— 16 —

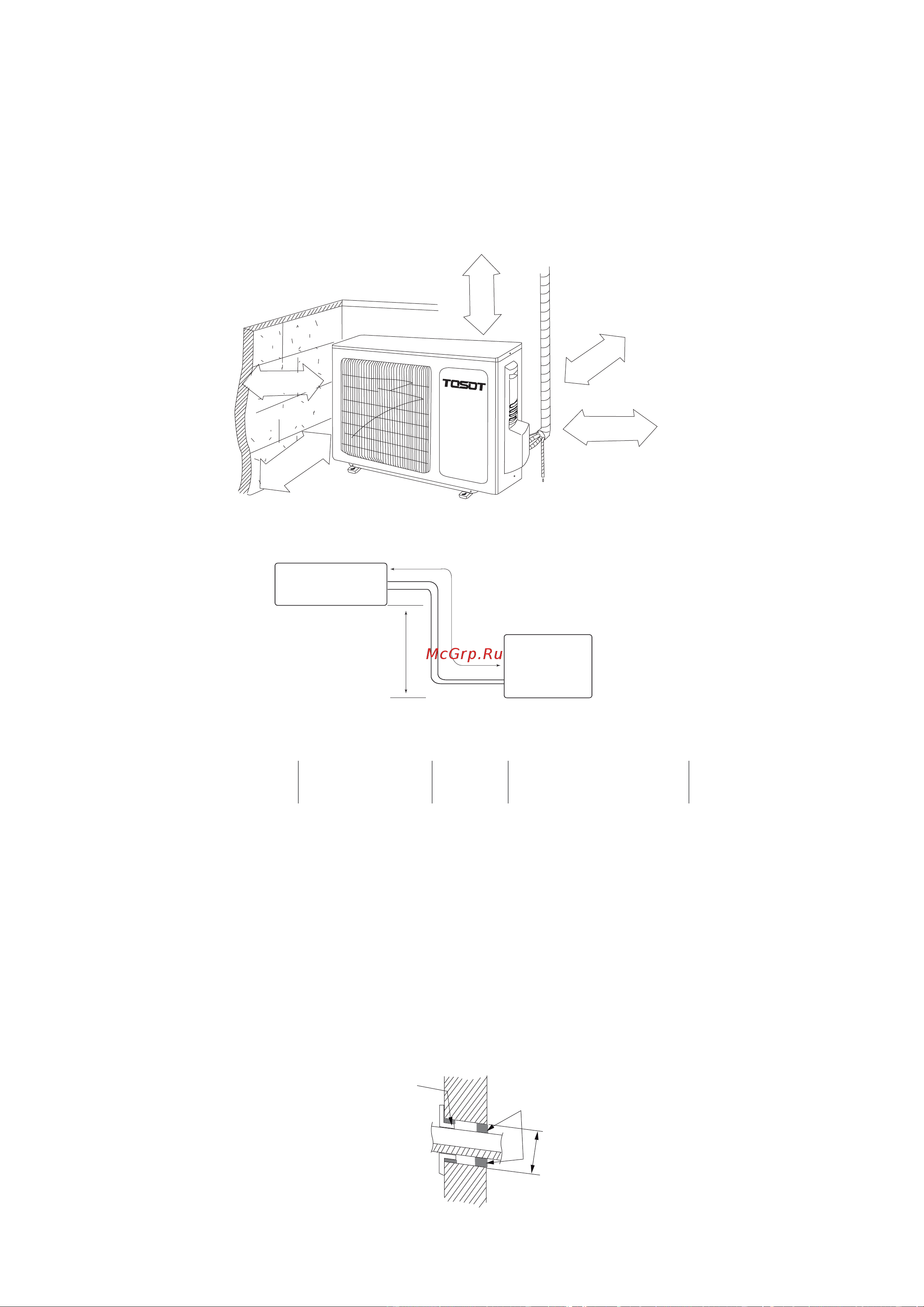

Наружный блок
● Убедитесь, что место установки обеспечивает достаточно пространства для установки и обслуживания. На-
ружный блок должен быть установлен так, чтобы воздух, проходящий через него, не возвращался.
● Место для установки должно быть хорошо вентилируемо, чтобы блок мог пропускать через себя достаточно
воздуха. Убедитесь, что нет препятствий для воздухообмена. Если есть какое-либо
препятствие, устраните
его, или переместите блок в более свободное место.
● Для установки выберите поверхность, которая может выдержать вес оборудования, не будет передавать
и/или производить шум и вибрацию при работе оборудования.
● Место для установки наружного блока должно иметь место для стока дождевой и талой воды.
Ɋɚɫɫɬɨɹɧɢɟ ɞɨ ɫɬɟɧɵ
Ɋɚɫɫɬɨɹɧɢɟ ɞɨ ɩɪɟɩɹɬɫɬɜɢɹ
ɋɬɨɪɨɧɚ
ɜɵɯɨɞɚ ɜɨɡɞɭɯɚ
Ɋɚɫɫɬɨɹɧɢɟ ɞɨ ɫɬɟɧɵ
ɋɬɨɪɨɧɚ ɜɯɨɞɚ ɜɨɡɞɭɯɚ
Ȼɨɥɟɟ 50 ɫɦ
Ȼɨɥɟɟ 30 ɫɦ
Ȼɨɥɟɟ 200 ɫɦ
Ȼɨɥɟɟ 30 ɫɦ
Ȼɨɥɟɟ 50 ɫɦ
●В случае, если внутренний и наружный блоки находятся на разных уровнях, перепад высот не должен превы-
шать максимально допустимый. Минимальное длина подключаемых труб не менее 3 м.
ɉɟɪɟɩɚɞ
ɧɟɛɨɥɟɟɦ
ȼɧɭɬɪɟɧɢɣ
ɛɥɨɤ
ɇɚɪɭɠɧɵɣ
ɛɥɨɤ
Ⱦɥɢɧɚɧɟɛɨɥɟɟɦɞɥɹɦɨɞɟɥɢ
ɢɧɟɛɨɥɟɟɦɞɥɹɦɨɞɟɥɢ
Максимальные
Перепад высот
Длина
м
м
10
15
10
20
Установка внутреннего блока
● Монтажная пластина должна быть установлена строго горизонтально. Это важно, т.к. в конструкции блока
предусмотрен наклон ванночки для естественного отвода конденсата.
● Закрепите монтажную пластину на стене при помощи винтов и дюбелей.
● Убедитесь, что монтажная пластина, закрепленная на стене, может выдержать вес не менее 60 кг. Вес дол-
жен быть равномерно распределен на все крепежные винты.
Отверстие для фреонопровода
● Просверлите отверстие в стене диаметром 55 мм, с небольшим уклоном 5–10° вниз в сторону наружного
блока.
● Вставьте проходку в стену для предотвращения повреждения фреонопровода и кабеля питания при протяги-
вании через отверстие в стене.
/Ø
ɦɦ
Ø
55
ȼɧɭɬɪɟɧɧɹɹɫɬɨɪɨɧɚ ɋɬɨɪɨɧɚɭɥɢɰɵ
ɋɬɟɧɧɚɹ
ɩɪɨɯɨɞɤɚ
ɍɩɥɨɬɧɢɬɟɥɶ
● Подключите отвод конденсата к трубопроводу (наружный диаметр дренажной трубы 17 мм). Закрепите место
соединения монтажной лентой.
