Rexant Optima 150 51-0511-7 [5/20] Конструкция нагревательной пленки
![Rexant Optima 150 51-0510-7 [5/20] Конструкция нагревательной пленки](/views2/1845747/page5/bg5.png)
5
51-0515-4 12 м² 0,5х24 м 2640 Вт
51-0516-4 13 м² 0,5х26 м 2860 Вт
51-0517-4 14 м² 0,5х28 м 3080 Вт
51-0518-4 15 м² 0,5х30 м 3300 Вт

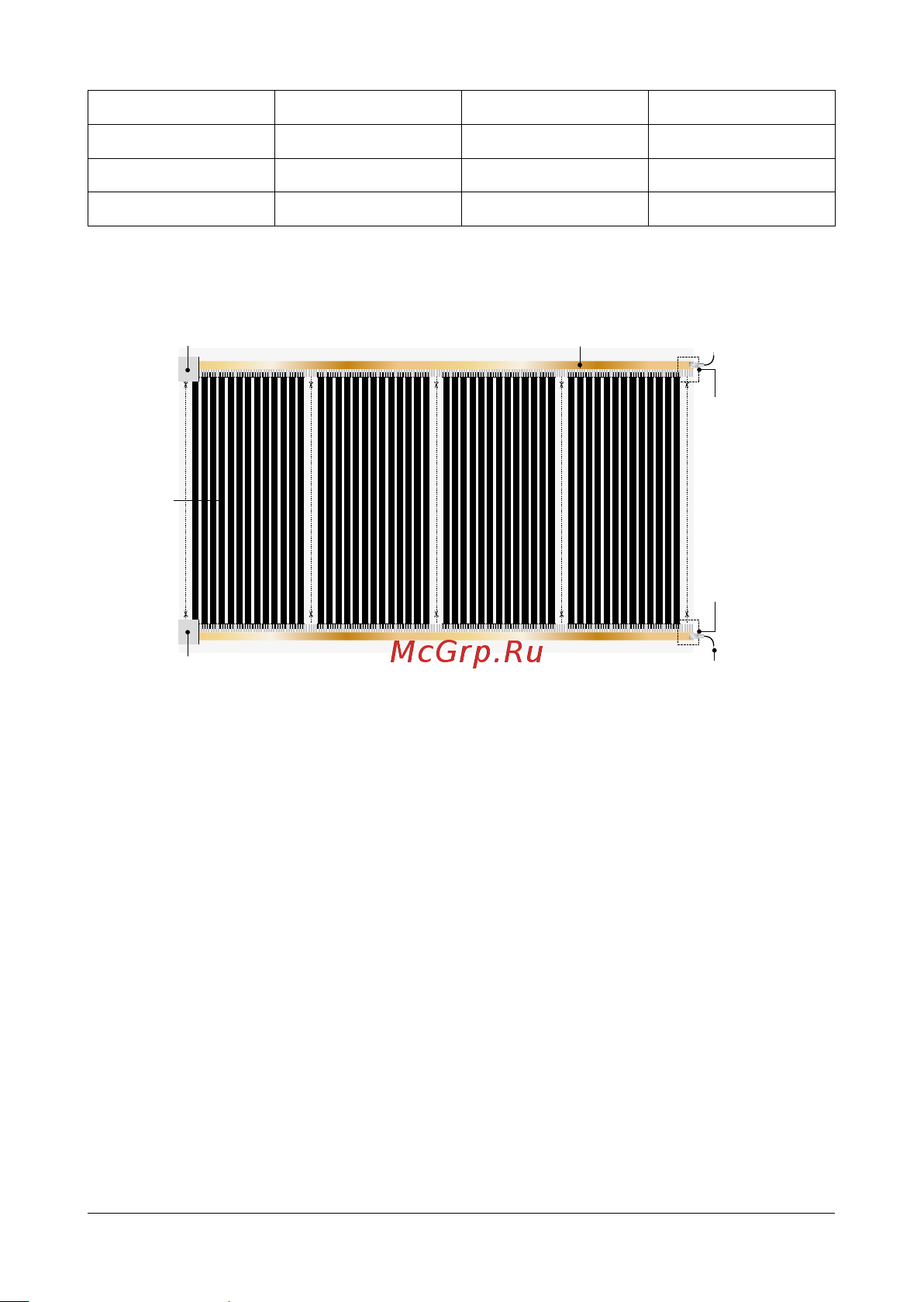

КОНСТРУКЦИЯ НАГРЕВАТЕЛЬНОЙ ПЛЕНКИ
РЕКОМЕНДАЦИИ ПЕРЕД МОНТАЖОМ
Перед началом монтажа пленочного теплого пола важно выполнить ряд
подготовительных действий.
1. Перед монтажом пленочного теплого пола, пожалуйста, ознакомьтесь с
требованиями безопасности.
2. Определите размеры и конфигурацию обогреваемой площади.
• Рассчитайте площадь обогрева (S обогрева).
• Определите общую площадь помещения – S=a•b.
• Вычислите площадь обогрева: S обогрева = S – (X+Y). Из общей площади
помещения исключается площадь, занимаемая неподвижными объектами, при
этом не забудьте о том, что нагревательная пленка должна отстоять от этих
объектов на расстояние не менее 10 см.
• Начертите план помещения с указанием конфигурации площади обогрева и
функциональных элементов пленочного теплого пола.
Медная шина
Медный провод
Заизолированный
контактный зажим
Битумная изоляция
Карбоновый нагревательный
элемент
Битумная изоляция
* Допустимое отклонение от номинала +5/-10%
