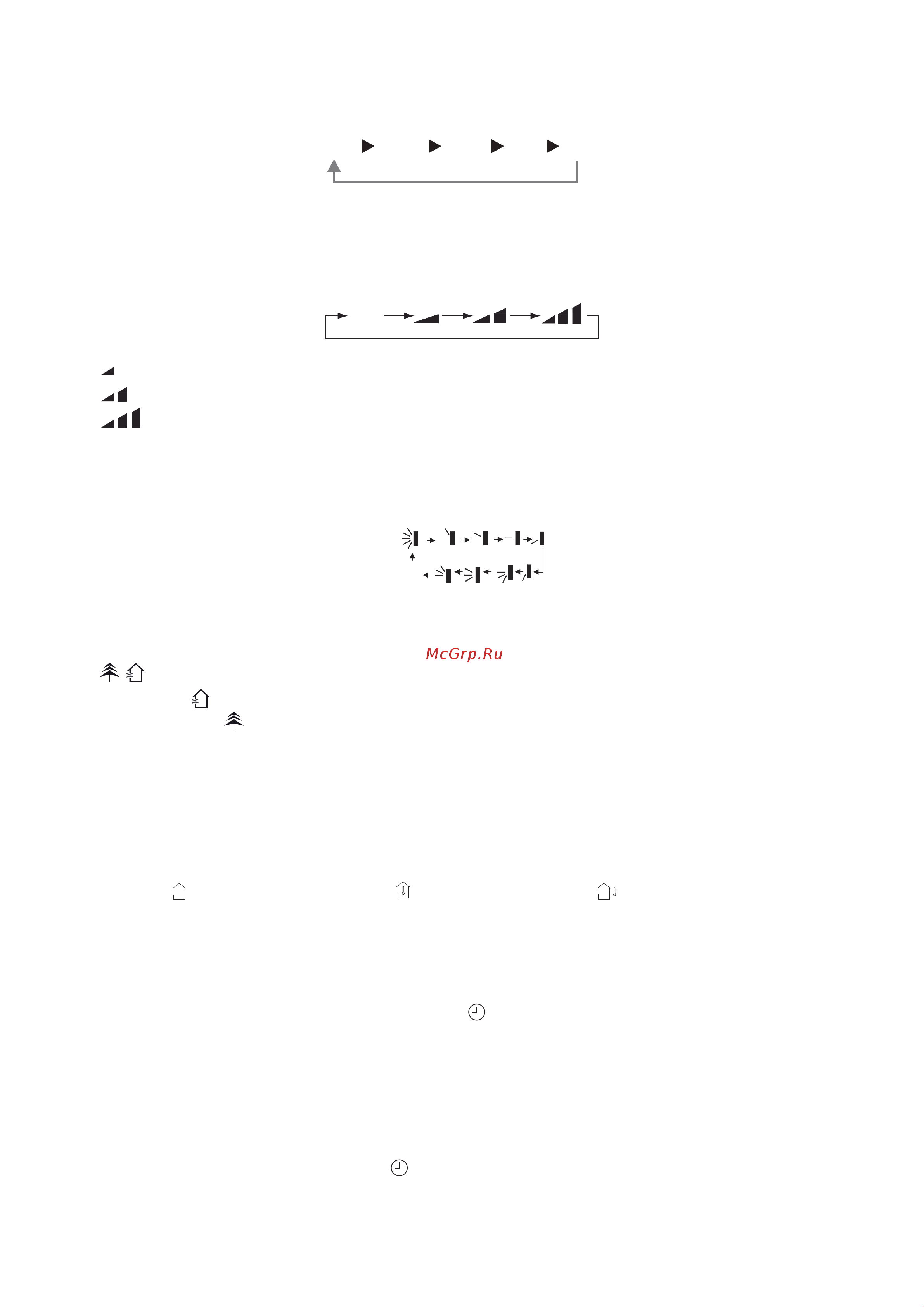

— 11 —
4
MODE (режим)
Каждый раз, когда вы нажимаете кнопку, режим переключается в последовательности AUTO, COOL, DRY,
FAN и HEAT ( Автоматический — Охлаждение — Осушение — Вентиляция — Обогрев), как показано на
рисунке:
AUTO
COOL
DRY
FAN HEAT
В режиме AUTO (Автоматический) установленная температура не отображается на дисплее и кондицио-
нер будет автоматически выбирать режим работы, учитывая текущую температуру в помещении, чтобы
поддерживать ее в зоне комфорта.
5
FAN (вентилятор)
Эта кнопка используется для установки скорости вентилятора в последовательности:
Auto
Низкая скорость
Средняя скорость
Высокая скорость
6
SWING (жалюзи)
Нажмите кнопку для выбора положения горизонтальных жалюзи.
Каждое нажатие изменяет установку угла в последовательности, как показано на рисунке.
Вертикальные жалюзи регулируются вручную.
OFF
7
I FEEL
Нажмите кнопку I FEEL на пульте управления. Измерение температуры будет производиться посредством
датчика, расположенного в пульте индивидуального управления.
8
/
Кнопка AIR ( ) активирует функцию подмеса свежего воздуха. Доступна не для всех моделей блоков.
Кнопка HEALTH ( ) активирует генератор холодной плазмы.
9
SLEEP (сон)
После нажатия на кнопку активируется функция SLEEP.
Для отмены функции нажмите кнопку еще раз. Эта функция доступна только в режимах COOL (охлажде-
ние), HEAT (обогрев) и DRY(осушение) для поддержания наиболее комфортного для вас температурного
режима на период сна.
10
TEMP (отображение температуры)
Нажмите кнопку TEMP. При каждом последующем нажатии на дисплее отображаются: установленная тем-
пература , температура в помещении и температура на улице . В процессе переключения между
температурными датчиками с помощью кнопки TEMP заданная температура отображается всегда.
Примечание: Температура на улице показывается не у всех моделей кондиционеров.
11
TIMER ON (вкл. таймера)
Нажмите кнопку TIMER ON для активации режима задержки времени включения.
Для отмены автоматического таймера нажмите кнопку еще раз.
После нажатия на кнопку на дисплее отобразится
, и будет мигать ON.
00:00 обозначает время задержки включения оборудования.
В течение следующих 5 секунд с помощью кнопок «+» и «–» установите желаемое время задержки вклю-
чения кондиционера. Каждое нажатие кнопок «+» и «–» изменяет время на 1 минуту. Удерживайте кнопку
нажатой, шаг изменения времени станет 10 минут.
В течение 5 секунд после того, как выставлено желаемое время, для подтверждения установок нажмите
кнопку TIMER ON.
12
CLOCK (часы)
Нажмите кнопку CLOCK, начнет мигать .
В течение следующих 5 сек с помощью кнопок «+» и «–» установите текущее время. Удерживайте кноп-
ку нажатой, изменение будет происходить сначала с шагом 1 минута и частотой 0,5 сек, затем с шагом
10 минут каждые 0,5 сек.
После того, как выставите текущее время, нажмите кнопку CLOCK для подтверждения.
