TIMER OFF (выкл. таймера)
Нажмите кнопку TIMER OFF для активации режима задержки времени выключения.
Для отмены автоматического таймера нажмите кнопку еще раз.
После нажатия на кнопку на дисплее отобразиться
, и будет мигать OFF.
00:00 обозначают время задержки выключения оборудования.
В течение следующих 5 сек с помощью кнопок «+» и «–» установите желаемое время задержки выключе-
ния кондиционера. Каждое нажатие на кнопки «+» и «–» изменяет время на 1 минуту. Удерживайте кнопку
нажатой, шаг изменения времени станет 10 минут. В течение 5 сек после того, как выставили желаемое
время, подтвердите это нажатием кнопки TIMER OFF.
14
TURBO (самая высокая скорость)
Нажмите кнопку TURBO для включения/выключения функции TURBO.
При активации этой функции вентилятор кондиционера включается на максимальную скорость для до-
стижения установленной температуры в кратчайшие сроки.
15
LIGHT (подсветка)
Нажмите кнопку LIGHT для включения/выключения подсветки дисплея пульта дистанционного управле-
ния. При включенной подсветке на дисплее появился значок .
16
X-FAN
Нажмите кнопку X-FAN в режимах COOL (Охлаждение) или DRY (Осушение). На дисплее появится значок
, кондиционер включится в функция автоматической очистки. После выключения блока вентилятор про-
должает работать на низких оборотах еще 10 минут. В процессе осушения удаляется влага, что предотвра-
щает образование бактерий и плесени.
Функция недоступна в режимах AUTO, FAN, HEAT.
(При использовании другой модели пульта управления данная функция может обозначаться как BLOW.)

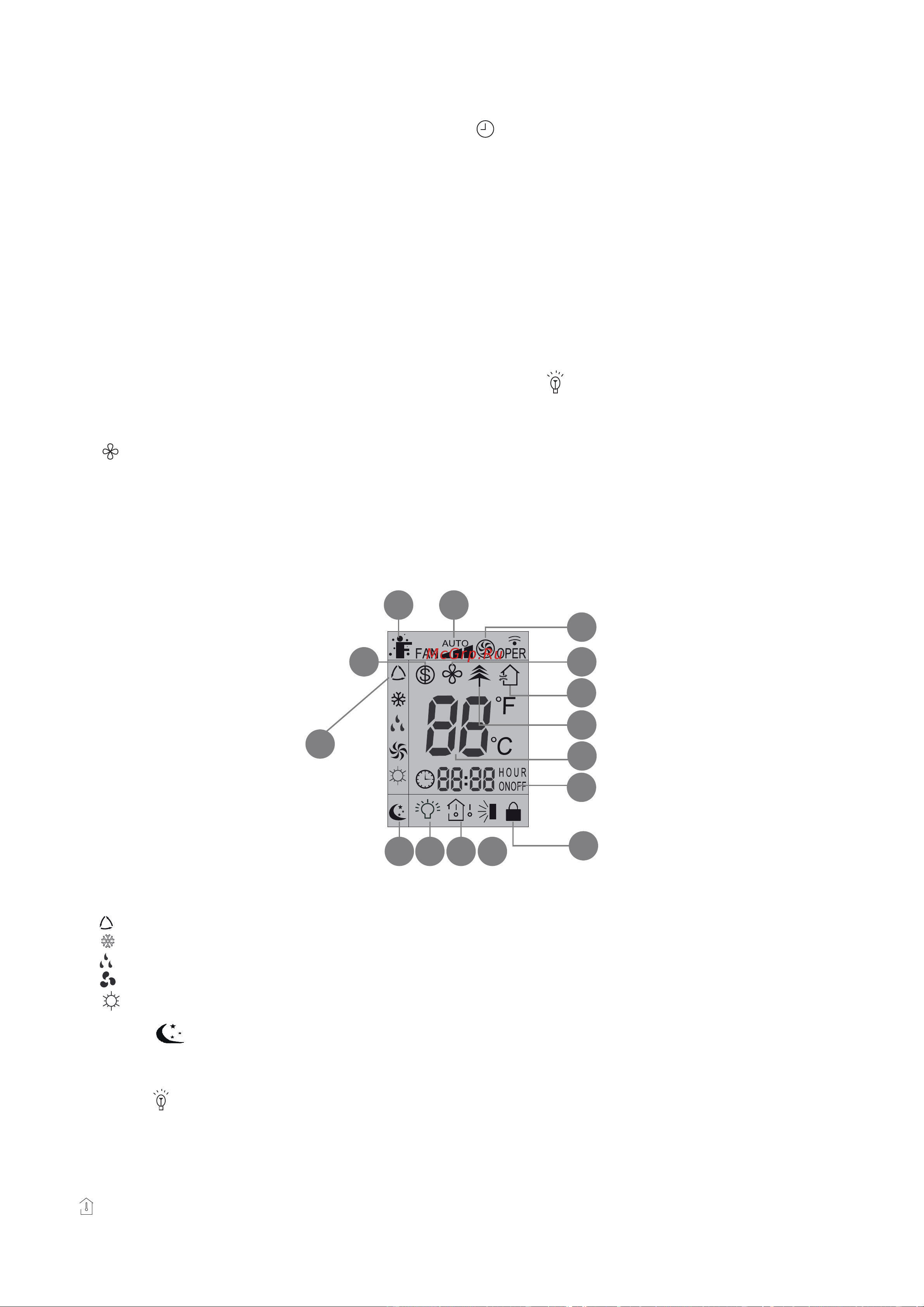

Индикация на дисплее
17
22
23
25
24
18 19 20 21
29
30
26
27
31
28
17
MODE
Каждое нажатие кнопки MODE переключает режим работы кондиционера:
Автоматический
Охлаждение
Осушение
Вентиляция
Обогрев
18
SLEEP
Отображает, что режим SLEEP активен.
Нажмите еще раз, если хотите его выключить.
19
LIGHT
Появляется при нажатии кнопки LIGHT для активации подсветки дисплея блока.
Для отключения подсветки нажмите кнопку еще раз.
20
TEMP
Нажмите кнопку TEMP.
Обозначает желаемую (заданную) температуру.
