ОБЩИЕ СВЕДЕНИЯ

3G/4G антенна наружная для сетей 3G (UMTS2100/WCDMA/HSPA /HSPA+), 4G (LTE2600 FDD Band71/Band38),

предназначена для эксплуатации совместно с устройствами беспроводного доступа (модемы, терминалы

передачи данных, роутеры и т.д.), работающими в вышеуказанных стандартах и имеющими разъем CRC9 для

подключения внешней антенны.

Антенна позволяет увеличить дальность работы 3G/4G оборудования в выбранном направлении, повысить

скорость передачи данных, а также улучшить стабильность соединения при неблагоприятных погодных явлениях.

Антенна имеет кабель с установленным разъемом FME- female и укомплектована переходником (кабельной

сборкой) FME-CRC9.

Качество и дальность связи зависят от места установки антенны, возможных препятствий на пути распространения

сигнала, мощности базовой станции и высоты ее расположения, рельефа местности и ряда других факторов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КОМПЛЕКТАЦИЯ

ПРАВИЛА И УСЛОВИЯ МОНТАЖА

1. Отключите модем от компьютера (ноутбука, роутера), иное оборудование от источника (блока) питания.

2. Соедините три части траверсы антенны, для этого состыкуйте их между собой (см. рис. 2 позиция 1) и

зафиксируйте в собранном виде винтами-саморезами (см.

рис. 2 позиция 2). В некоторых комплектациях необходимо

предварительно вывернуть их из посадочных мест.

3. Установите на траверсу антенны винты крепления на

кронштейн и протяните их с помощью гаек-барашков (см.

рис. 2 позиция 3). При этом винт надежно фиксируется в

траверсе. В некоторых случаях этого не происходит —

тогда при монтаже придерживайте винт рукой. Удалите

гайку-барашек с винта.

4. Смонтируйте на стене универсальный кронштейн из

комплекта поставки 3G/4G антенны (кроме случая

установки антенны на уже имеющуюся мачту,

конструкции или кронштейны). При этом учитывайте

длину коаксиального кабеля, соединяющего антенну и

оборудование — расстояние отточки монтажа кронштейна

до места установки модема или терминала ограничено его

длиной. Схема монтажа показана на рис. 2 позиция 5.

5. Установите антенну на кронштейн. При установке обратите внимание на положение боковой поверхности

активного элемента антенны с отверстием для стока конденсата — она должна быть направлена вниз

(см. рис. 2 позиция 4). Затяните гайки-барашки крепления так, чтобы антенна была достаточно надежно

Рабочая частота 1800...2700 МГц

Коэффициент усиления 12...18 дБ

Длина кабеля USB 5 м

Масса не более 0,8 кг

Передняя часть траверсы 1 шт.

Средняя часть траверсы 1 шт.

Задняя часть траверсы в сборе с кабелем 1 шт.

Универсальный кронштейн 1 шт.

U-образная скоба для крепления на мачте 1 шт.

Переходник FME-CRC9 1 шт.

Комплект крепежа 1 шт.

Руководство пользователя 1 шт.

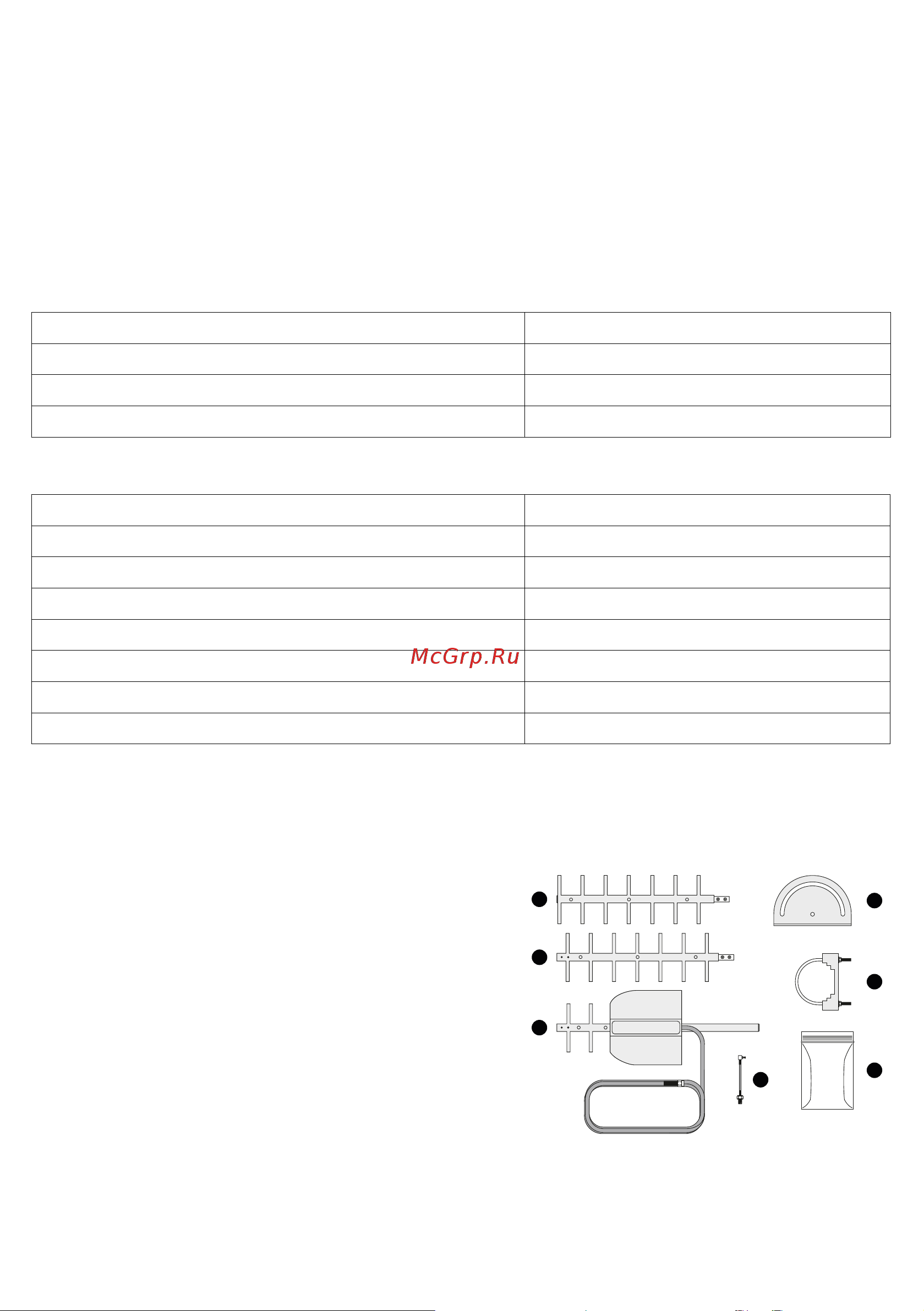

Рис.1
