GREE z Настенные фанкойлы z Инструкция по эксплуатации

2.3 Монтаж

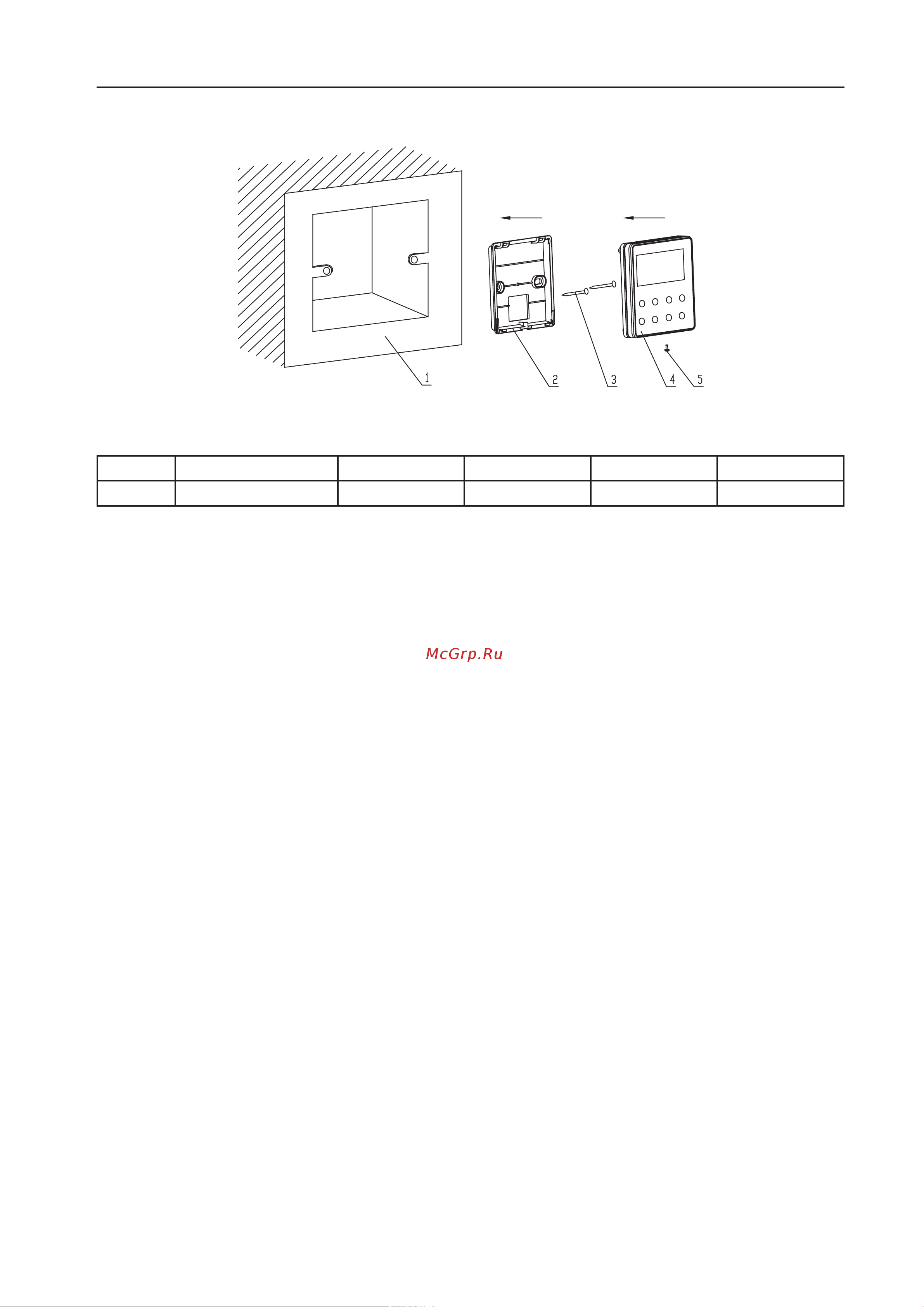

Рис. 4 Монтаж проводного пульта

№1 2 3 4 5

Деталь Монтажная коробка Задняя крышка Винт M4X25 Лицевая панель Винт ST2.2X6.5

На рисунке изображена упрощенная схема установки проводного пульта, поэтому, пожа-

луйста, обратите внимание на следующие инструкции:

1. Отключите питание от всех силовых кабелей, подведенных к монтажной коробке на все

время монтажа.

2. Вытяните четырех жильную витую пару и пропустите ее через прямоугольное отвер-

стие в задней крышке пульта.

3. Закрепите заднюю крышку на стене при помощи винтов M4X25

4. Подключите жилы витой пары к соответствующим клеммам проводного пульта и за-

щелкните лицевую панель на задней крышке.

5. Закрепите лицевую панель при помощи винта ST2.2X6.5.

Примечания:

Обратите особое внимание на изоляцию соединительных кабелей, чтобы исключить

неполадки в работе фанкойла, вызванные электромагнитными помехами.

Линия управления и силовая линия должны проходить раздельно на расстоянии не ме-

нее 20 см, чтобы избежать искажения управляющего сигнала.

Если кондиционер устанавливается в зоне, где возможно влияние электромагнитного

излучения, для линии управления должна использоваться экранированная витая пара.
