Hyperline HT-352 Инструкция по эксплуатации онлайн

Универсальный инструмент для зачистки коаксиального кабеля RG-59/6/7/11,

витой пары и плоского телефонного кабеля

не предназначен для резки стали

HT-352

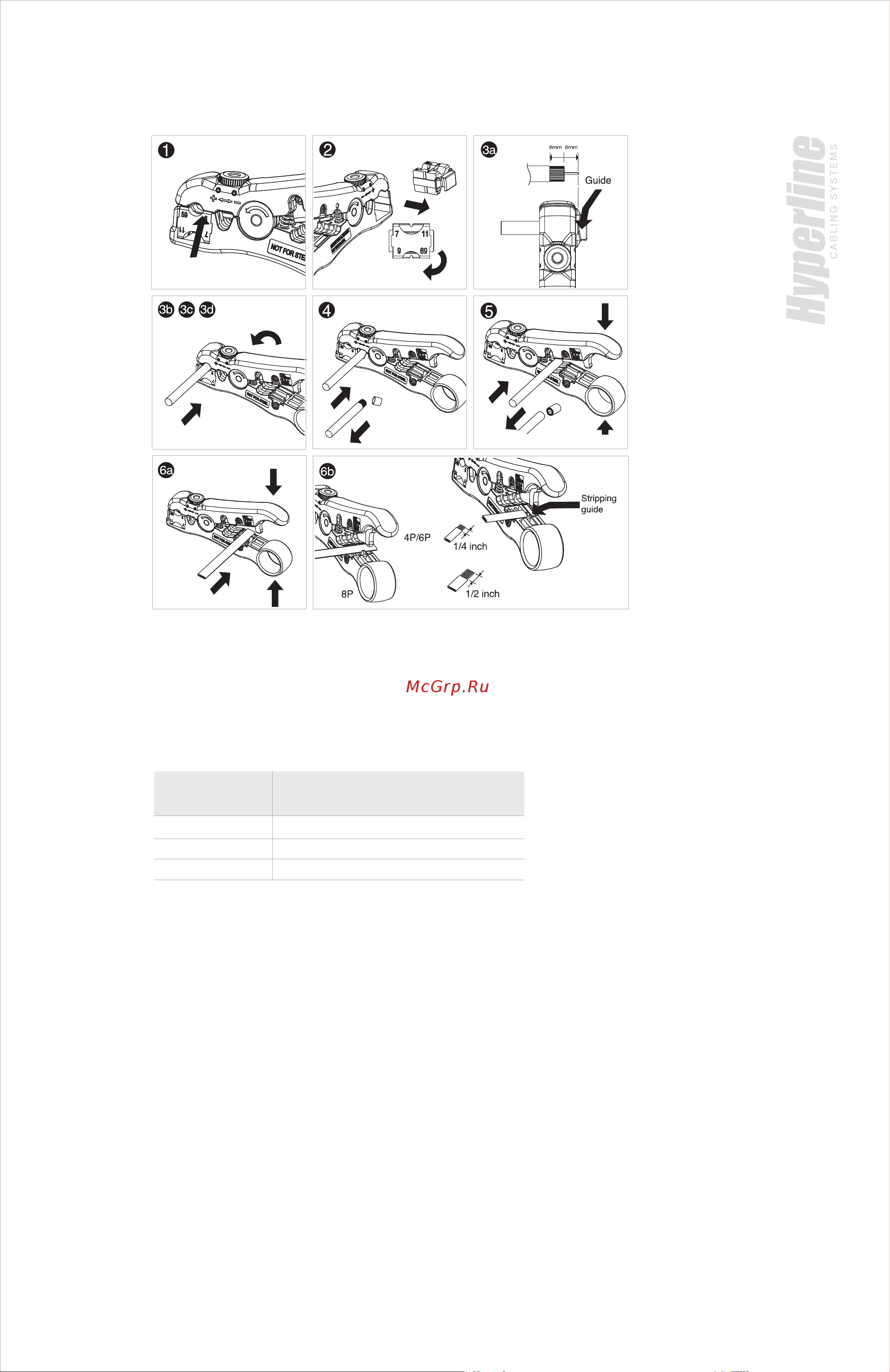

Инструкция:

1. Нож-вставка извлекается из корпуса при помощи нажатия.

2. Для подготовки инструмента к зачистке другого типа кабеля нож-вставку необходимо перевернуть.

3. Для зачистки коаксиального кабеля:

a. Введите кабель на необходимую глубину.

b. Проденьте указательный палец в кольцо, совершите 3-5 поворотов против часовой стрелки.

c. Раскройте инструмент и извлеките кабель. Удалите кабельную оболочку и диэлектрик, чтобы обнажить внутренний проводник.

d. Участок зачистки кабеля составляет 6 мм.

4. Для зачистки круглого кабеля витая пара:

a. Поместите кабель во второе отверстие для зачистки, сделайте от 1 до 3 оборотов инструмента

против часовой стрелки, раскройте инструмент и удалите кабельную оболочку.

b. Винтовой регулятор черного цвета позволяет настроить глубину надреза.

Для увеличения глубины поворачивайте регулятор по часовой стрелке, для уменьшения– против часовой стрелки.

5. Для обрезки коаксиального кабеля, круглого кабеля витая пара или плоского телефонного кабеля

поместите кабель в инструмент и нажмите на ручки.

6. Для зачистки плоского кабеля поместите кабель между зачищающими ножами.

Нажмите на ручки, держа кабель перпендикулярно инструменту, затем извлеките его.

a. для зачистки кабеля 4P/6P введите кабель до второго зачищающего ножа

b. для зачистки кабеля 8P введите кабель чуть дальше нижнего зачищающего ножа

H-352

H-352 А

H-352 В

RG 59/6 & RG 7/11

18 AWG & 24 AWG

RG 59/6 for two sides

Партномер Описание
