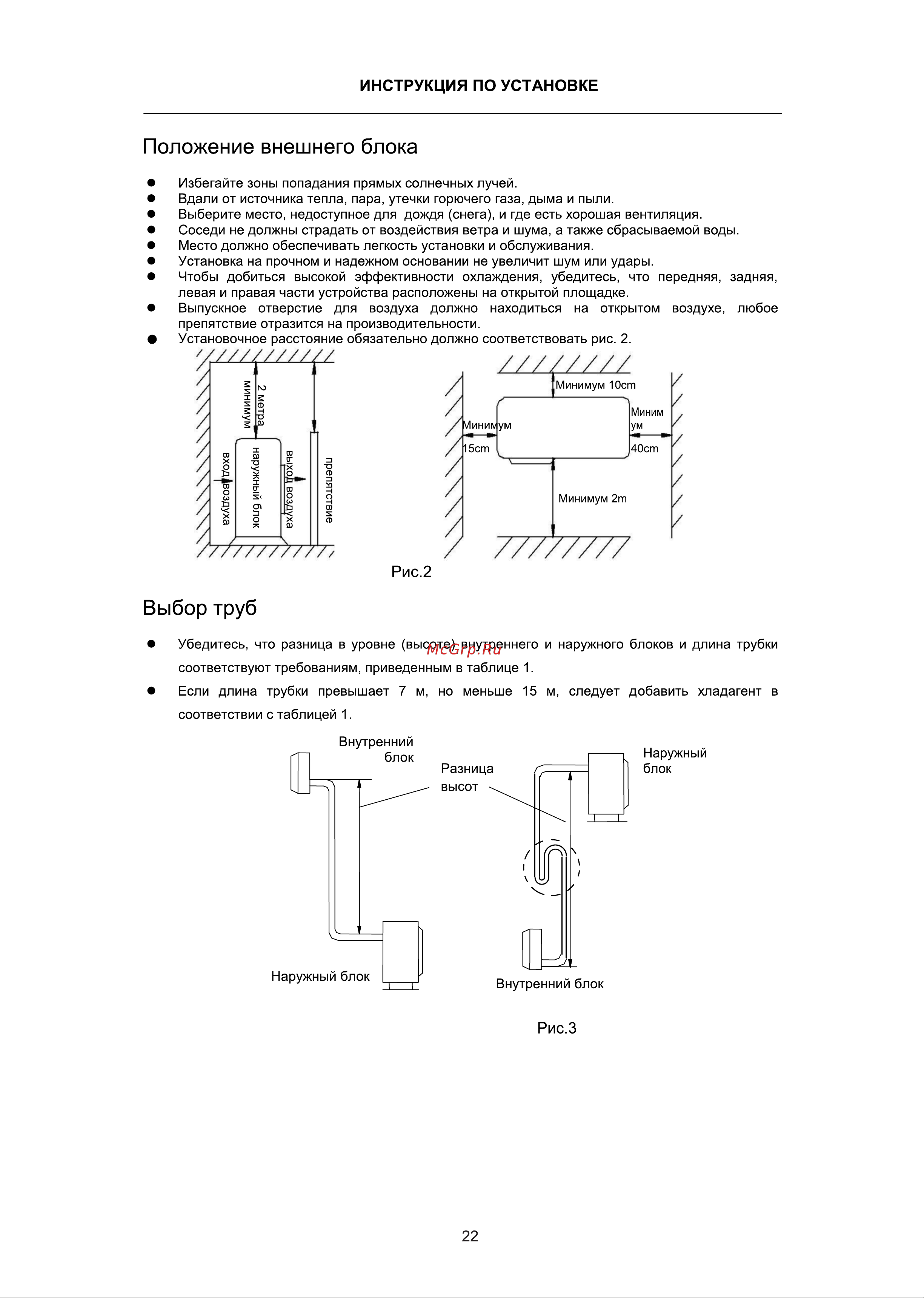

ИНСТРУКЦИЯ ПО УСТАНОВКЕ Положение внешнего блока Избегайте зоны попадания прямых солнечных лучей Вдали от источника тепла пара утечки горючего газа дыма и пыли Выберите место недоступное для дождя снега и где есть хорошая вентиляция Соседи не должны страдать от воздействия ветра и шума а также сбрасываемой воды Место должно обеспечивать легкость установки и обслуживания Установка на прочном и надежном основании не увеличит шум или удары Чтобы добиться высокой эффективности охлаждения убедитесь что передняя задняя левая и правая части устройства расположены на открытой площадке Выпускное отверстие для воздуха должно находиться на открытом воздухе любое препятствие отразится на производительности Установочное расстояние обязательно должно соответствовать рис 2 Рис 2 Выбор труб Убедитесь что разница в уровне высоте внутреннего и наружного блоков и длина трубки соответствуют требованиям приведенным в таблице 1 Если длина трубки превышает 7 м но меньше 15 м следует добавить хладагент в соответствии с таблицей 1 Наружный блок Рис З 22
