Zont H-1V eBus [11/37] Подключение датчиков температуры и назначение датчика для регулирования

Подключение датчиков температуры и назначение датчика для регулирования

Термостаты ZONT работают только с проводными цифровыми датчиками температуры (модели DS18В20 и

DS18S20) и с оригинальными беспроводными радиодатчиками ZONT (модели МЛ-703, МЛ-719, МЛ-711).

Датчики температуры предназначены для контроля текущей температуры и регулирования работой источника тепла

(котла). Датчики подключаются к специальному входу термостата. Каждый датчик имеет свой уникальный номер,

который автоматически определяется сервисом. После подключения датчиков, информация об измеряемой ими

температуре отображается в веб-сервисе, на страницах «Отопление», «Состояние» и «Настройка/Датчики

температуры».

Для того, чтобы термостат управлял работой котла, необходимо назначить датчик температуры по которому

будет контролироваться текущая температура. Термостат сравнивает текущую температуру с заданной, и дает

команду на включение или выключение котла.

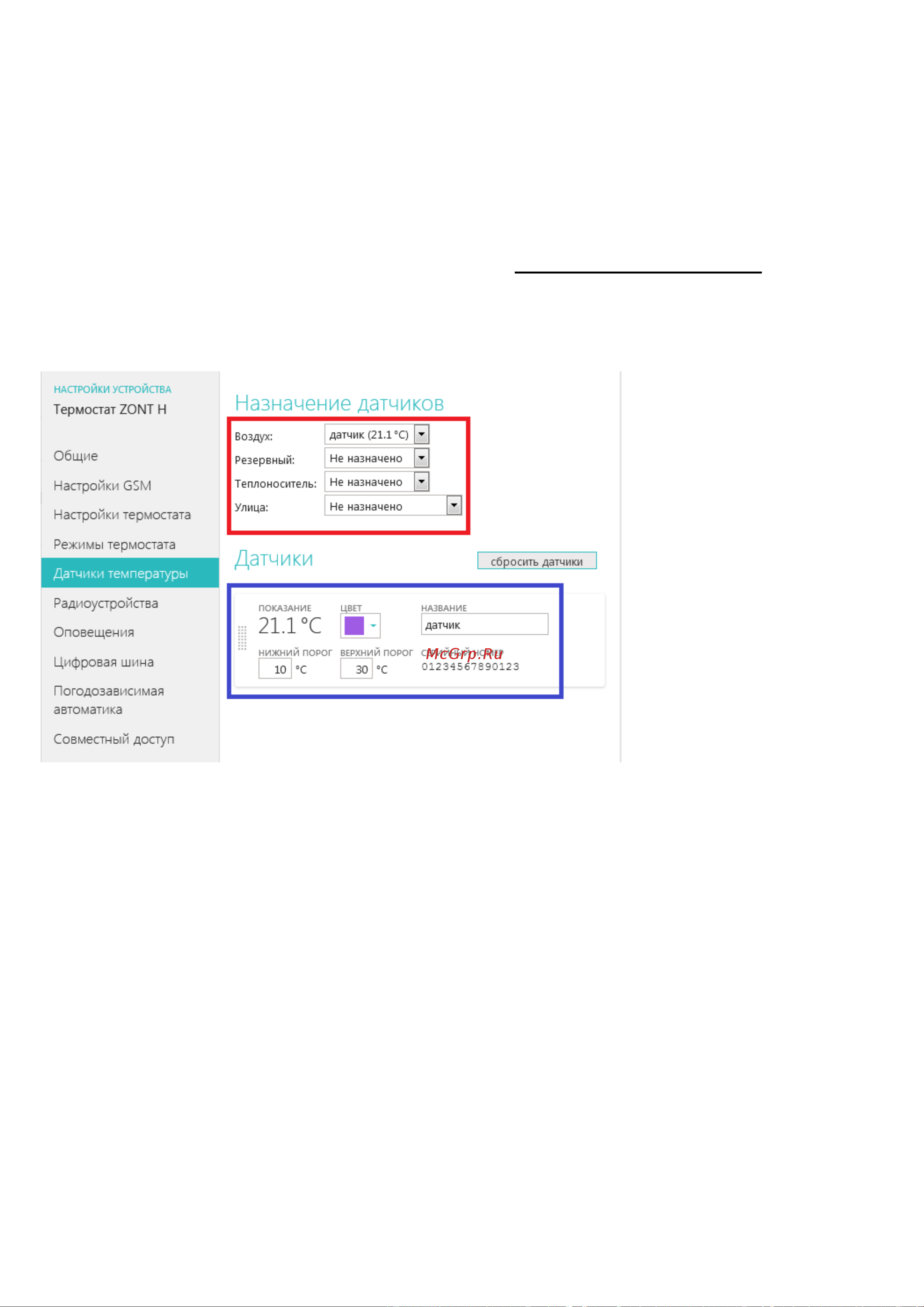

Назначение датчика для регулирования выполняется в веб-сервисе, Настройка «Датчики температуры»:

Если котел должен поддерживать заданную температуру воздуха в помещении, то в назначении датчиков нужно

указать этот датчик в настройке «По воздуху».

Если котел должен поддерживать заданную температуру теплоносителя, то в назначении датчиков нужно

указать этот датчик в настройке «По теплоносителю».

При неисправности датчика температуры, назначенного для регулирования, управление на датчик, назначенный

«резервным».

Если резервный датчик не назначен, то термостат переходит в аварийный режим работы и включает

нагрев котла через равные промежутки времени: 15 минут нагрев включен, 15 минут – котел остывает.

Для измерения уличный температуры можно использовать показания дополнительно устанавливаемого

датчика уличной температуры или информацию от штатного датчика котла (только при управлении по

цифровой шине). Также можно получать информацию о температуре воздуха через интернет с погодного

сервера (см. в веб-сервисе настройку «Общие»)

В комплект поставки термостата входит проводной датчик температуры DS18S20 в пластиковом корпусе.
