ИНВЕРТОРНАЯ СПЛИТ-СИСТЕМА SENSEI

ОПИСАНИЕ ДИСПЛЕЯ ВНУТРЕННЕГО БЛОКА

Индикация температуры

ИК-приемник сигнала

с пульта ДУ

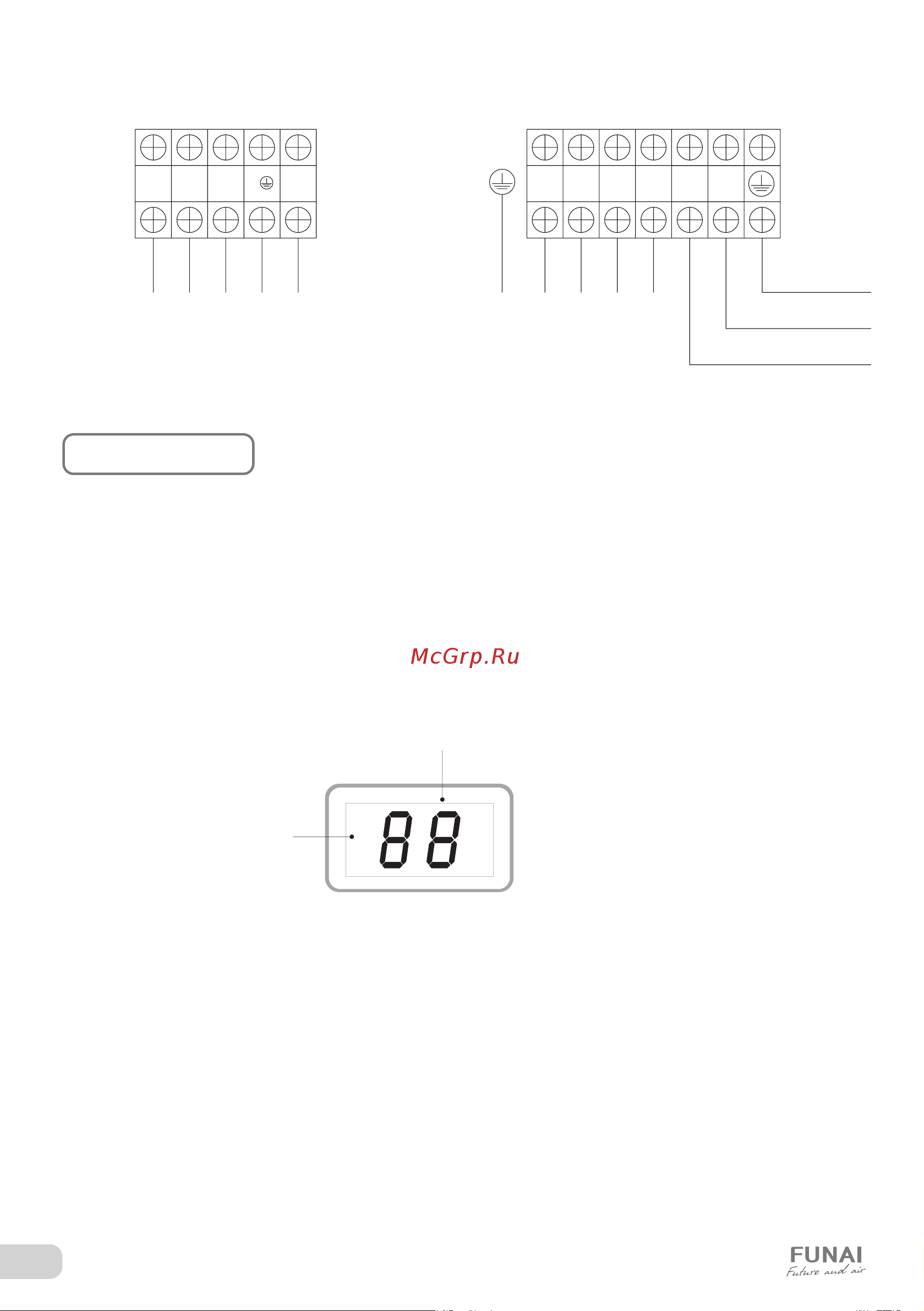

СХЕМЫ МЕЖБЛОЧНЫХ СОЕДИНЕНИЙ

Клеммный терминал внутреннего блока

От наружного блока

0 (L) 0 (L)1 (L) 1 (L) L N2 (N) 3 ( ) 2 (N)4 (Si) 4 (Si)

Ко внутреннему блоку

К электропитанию

Клеммный терминал наружного блока

Параметры рекомендуемых к применению межблочных и силовых кабелей вы можете

посмотреть в разделе «Технические характеристики».

Данные схемы приведены только для справки. Если схема подключений на вашем блоке

отличается, для осуществления подключения воспользуйтесь схемой электроподключений,

приведенной на вашем кондиционере.

Если на внутреннем и наружном блоке присутствуют отдельные кабели с собственными

разъёмами, соедините их.

ПРИМЕЧАНИЕ
