ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИМОБИЛЬНЫЙ КОНДИЦИОНЕР CAMELLIA
Параметр / Серия CAMELLIA
Модель MAC-CA20CON03 MAC-CA25CON03
Электропитание, В/Гц/Ф
220-240/50/1
Холодопроизводительность, кВт
2,10 2,65
Номинальный ток (охлаждение), А
3,5 4,2
Номинальная мощность (охлаждение), Вт
792 981
Класс энергоэффективности (охлаждение)
A A
Расход воздуха, м
3
/ч
310 310
Осушение, л/ч
1,5 1,8
Уровень шума (Низк./Выс.), дБ(А)
53/54 54/55
Тип хладагента / Вес, кг
R410A / 0,29 R410A / 0,35
Степень защиты
IPX1
Класс электрозащиты
I класс
Размеры прибора (ШхВхГ), мм
350х701х348
Размеры упаковки (ШхВхГ), мм
405х884х379
Вес нетто, кг
21 24
Вес брутто, кг
24 27
6
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

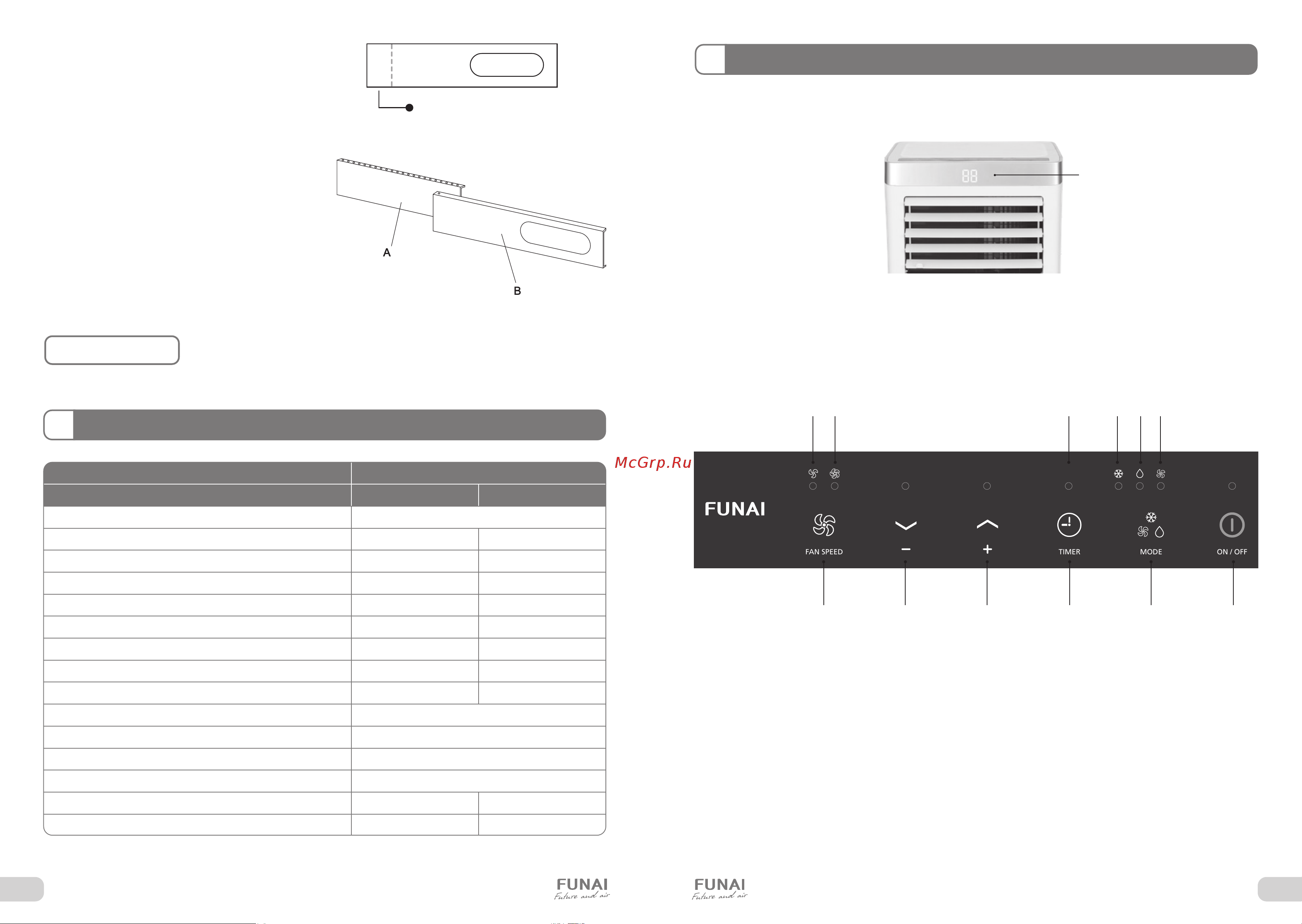

Рис. 10
Кронштейн был спроектирован для окон
стандартного размера с вертикальными или
горизонтальными ставнями, однако при
необходимости вы можете обрезать его до
необходимой длины (см. Рис. 10).
Отрезайте со стороны,
противоположной отверстию
Установка оконного кронштейна
Составные части кронштейна (см. Рис. 11):
A — Панель
B — Панель с 1 отверстием
1. Соедините панели A и B, согласно Рис. 11,
отрегулируйте в соответствии
с шириной окна. После этого убедитесь,
что между кронштейном и окном нет зазоров.
2. Закрепите оконный кронштейн.
Рис. 11
7 8
6 5 4 3 2 1
9 10 11 12
1. Кнопка включения/выключения прибора
2. Кнопка выбора режима работы (охлаждение,
осушение, вентиляция)
3. Кнопка установки таймера для
автоматического включения/выключения
прибора
4. Кнопка увеличения температуры (на 1 °C)
или таймера (на 1 час)
5. Кнопка уменьшения температуры (на 1 °С)
или таймера (на 1 час)
6. Кнопка выбора скорости вращения
вентилятора (высокая/низкая)
7. Индикатор низкой скорости вращения
вентилятора
8. Индикатор высокой скорости вращения
вентилятора
9. Индикатор таймера
10. Индикатор режима охлаждения
11. Индикатор режима осушения
12. Индикатор режима вентиляции
7
УПРАВЛЕНИЕ ПРИБОРОМ
ПАНЕЛЬ УПРАВЛЕНИЯ
ДИСПЛЕЙ ПРИБОРА
Рис. 13
ON / OFFMODETIMERFAN SPEED
Рис. 12
Индикатор
текущей температуры
и/или таймера
При необходимости возможно обрезать кронштейн. Делать это необходимо со стороны,
противоположной отверстию, согласно рисунку ниже. Никогда не обрезайте кронштейн со
стороны отверстия.
ПРИМЕЧАНИЕ
