SilverStone F1 Integral 2.0 [11/20] Схема подключения

предохранитель

Подключение питания.

Подключите провод питания согласно схеме. Красный (плюсовой) провод

подключите к контакту + 12В, где напряжение не пропадает после выклю-

чения зажигания. Желтый провод подключите к ACC+ 12В или другому

разъему, где напряжение будет пропадать после выключения двигателя.

Черный (минусовой) провод подключите на массу автомобиля. Подклю-

чите провод к основному блоку в разъем для провода питания.

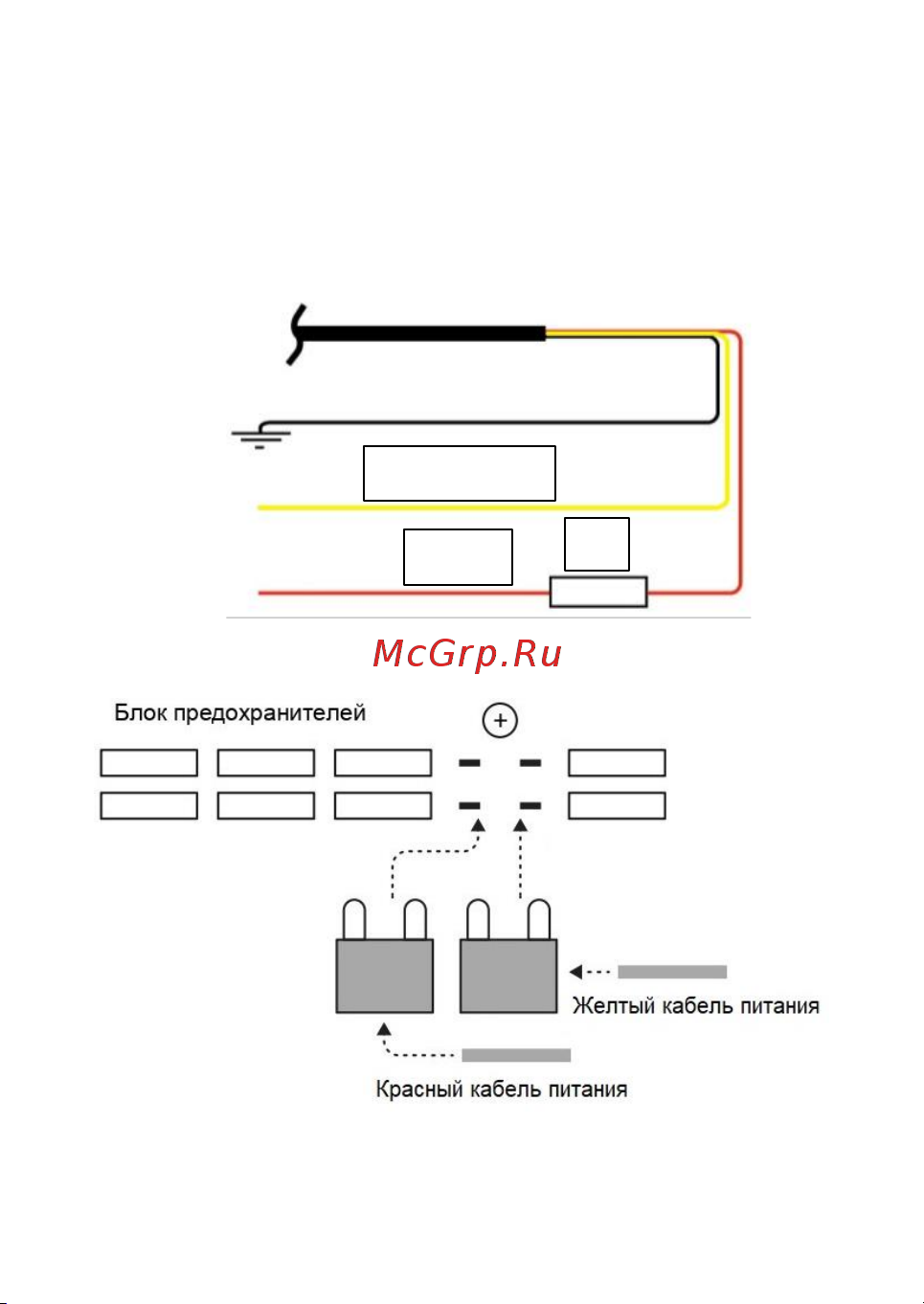

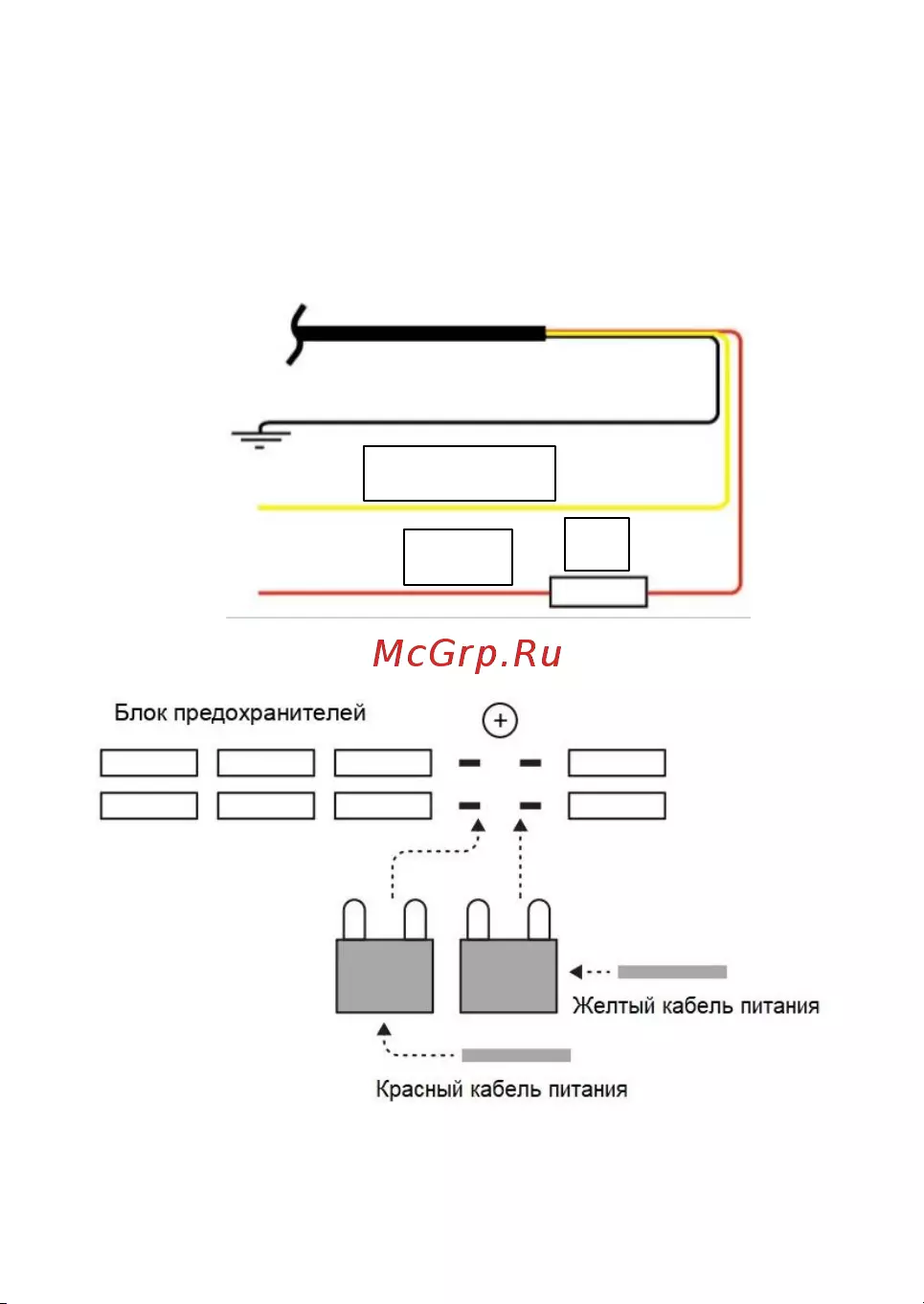

Схема подключения.

Замена предохранителя.

1. Проверьте предохранитель. Если он сгорел, его необходимо заме-

нить.

2. Для этого нужно вынуть его из контейнера и заменить новым.

2А

АСС (+12V)

+12V
