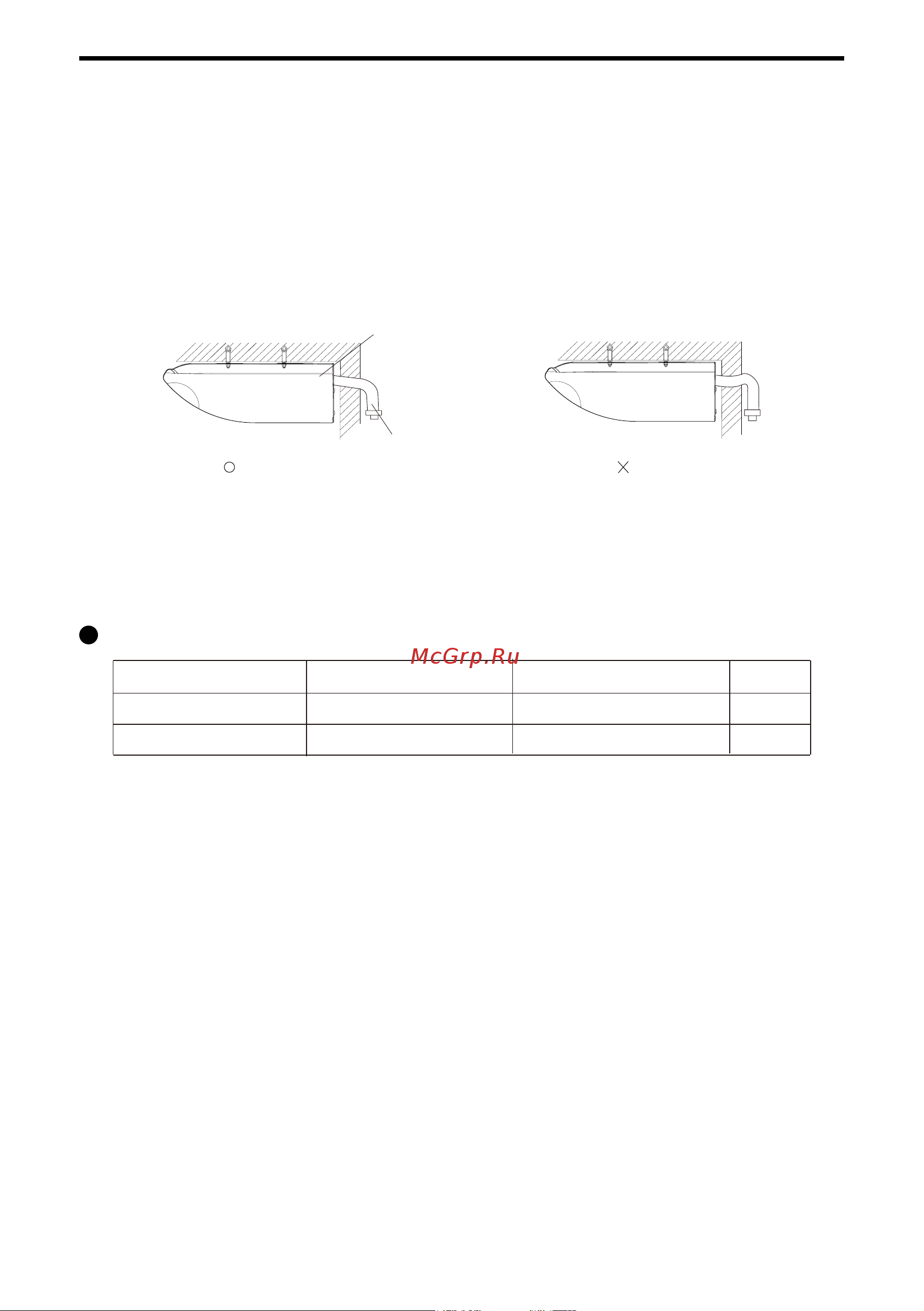

![Tcl TMV-V71ZD/N1Y [8/19] Установка дренажного трубопровода](/views2/1847572/page8/bg8.png)
7
4. Установка дренажного трубопровода
Вставьте дренажный трубопровод в сливной поддон и закрепите его нейлоновой лентой
(дренажный трубопровод к сливному поддону может быть подключен еще на заводе. В
таком случае проверьте надежность соединения).
Изолируйте соединения дренажных трубопроводов.
Убедитесь, что расположение дренажного трубопровода ниже точки соединения с вну-
тренним блоком.
Демонтировать бокувую панель
верно неверно
Дренажный трубопровод
A . Необходимо убедиться, что трубопровод не заблокирован, и проверить, герметичны ли
различные соединения перед испытанием.
Б. Налейте 2000 мл воды в поддон, чтобы проверить, беспрепятственный ли поток воды.
5.Проверка дренажа
Встроенный электронный расширительный вентиль (ЭРВ)
Мощность ВБ
4500W-8000Вт
9000W-14000Вт UKV-25D158
UKV-25D205 UKV-A192
UKV-A192
R410A
R410A
Модель ЭРВ Электропривод
Фреон
