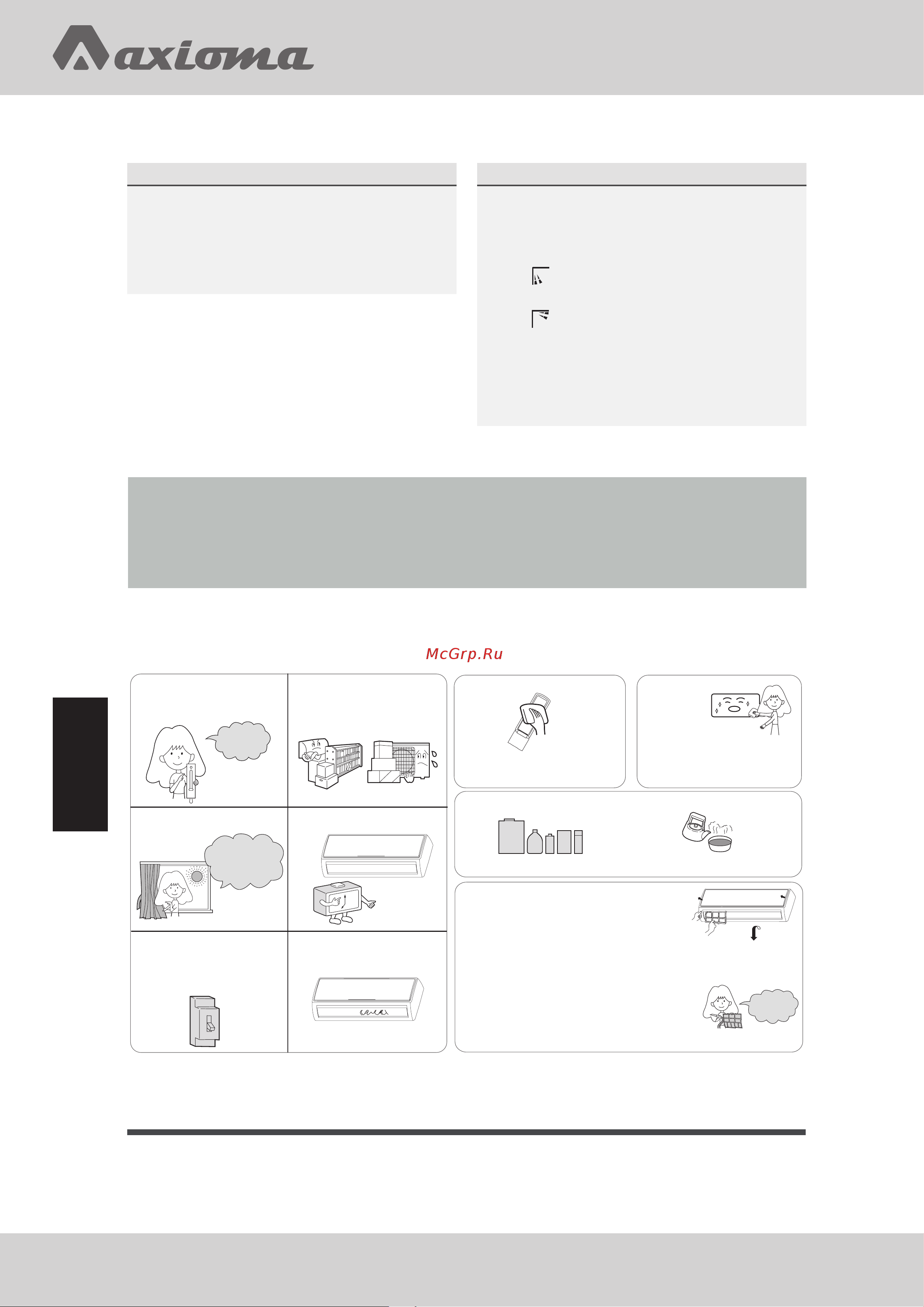

Страница 12
ПРИМЕЧАНИЕ
Не выставляйте положение заслонок вруч-
ную. В противном случае решетка будет ра-
ботать неправильно. Если решетка работает
неправильно, остановите блок на минуту
и снова запустите его, выполнив регулировку
с пульта ДУ.
ПРИМЕЧАНИЯ
1. После задания функции оздоровления воз-
душного потока положение решетки будет
зафиксировано.
2. В режиме нагрева, лучше выбрать положе-
ние
Pi
Pi
LOW MED HI
AUTO
2
3
4
3
4
.
3. В режиме нагрева, лучше выбрать положе-
ние
Pi
Pi
LOW MED HI
AUTO
2
3
4
3
4
.
4. В режимах охлаждении и осушки при
длительном использовании кондиционера
в условиях высокой влажности воздуха на
решетке может образовываться конденсат.
Техническое обслуживание
Эффективное использование кондиционера
Задавайте требуемую тем-
пературу в помещении
Требуемая
температура
На время работы закры-
вайте двери и окна
В режиме охлаждения
ограничьте проникнове
-
ние прямого солнечного
света с помощью штор
или ставень
Если блок не будет исполь-
зоваться в течение длитель-
ного времени, отключите
его от источника питания
ВЫКЛ [OFF]
Не загораживайте отверстия
для входа и выхода воздуха
Эффективно используйте
таймер
Эффективно используйте
жалюзи
Пульт дистанционного
управления
Не мойте пульт водой, протирайте его
сухой тканью. Не пользуйтесь стеклоочи-
стителем или химической тканью.
Корпус внутреннего
блока
Протирайте кондиционер мягкой
сухой тканью. Для удаления стойких
пятен пользуйтесь растворенным в воде
нейтральным моющим средством. Перед
протиркой отожмите ткань, после очистки
полностью вытрите моющее средство.
Не используйте для чистки следующие вещества
Бензин, бензол, разжижитель и моющие
средства могут повредить покрытие блока.
Вода, горячее 40°C может вызвать обесцве-
чивание и деформацию.
Чистка воздушного фильтра
1 Откройте решетку воздухозаборника, вытянув ее вверх.
2 Снимите фильтр.
Слегка нажмите на центральную планку фильтра, чтобы
освободить ее от стопора, извлеките фильтр в направлении вниз.
3 Очистите фильтр.
Для удаления пыли воспользуйтесь пылесосом или промойте
фильтр водой. После промывки полностью высушите фильтр в
тени.
4 Установите фильтр.
Устанавливайте фильтр правильно, так, чтобы метка «FRONT»
была направлена вперед. Убедитесь, что фильтр полностью
зафиксировался за стопором. Если левый или правый фильтр
вставлен неправильно, это может привести к отказам.
5 Закройте решетку воздухозаборника.
Через
каждые две
недели
Техническое
обслуживание
